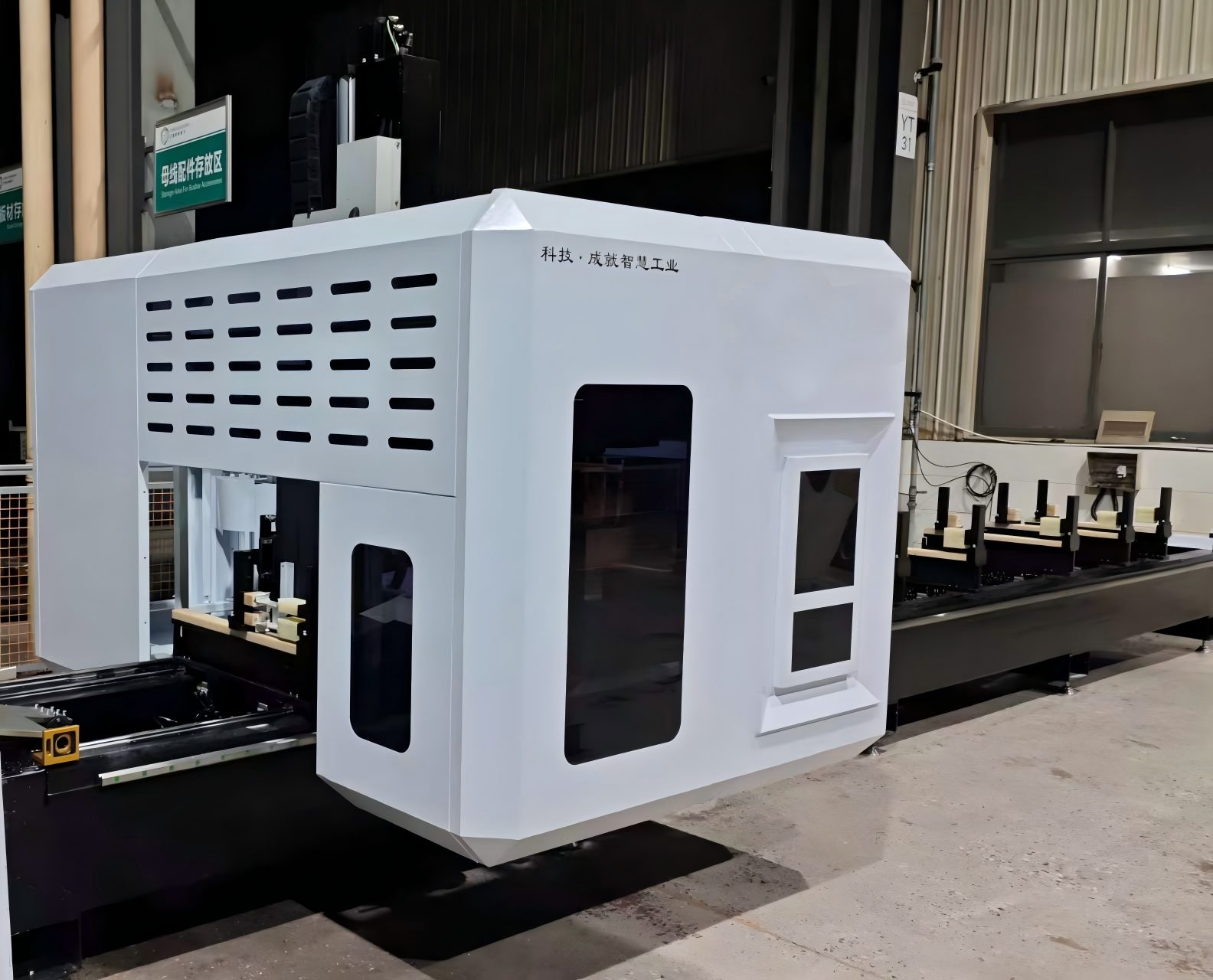

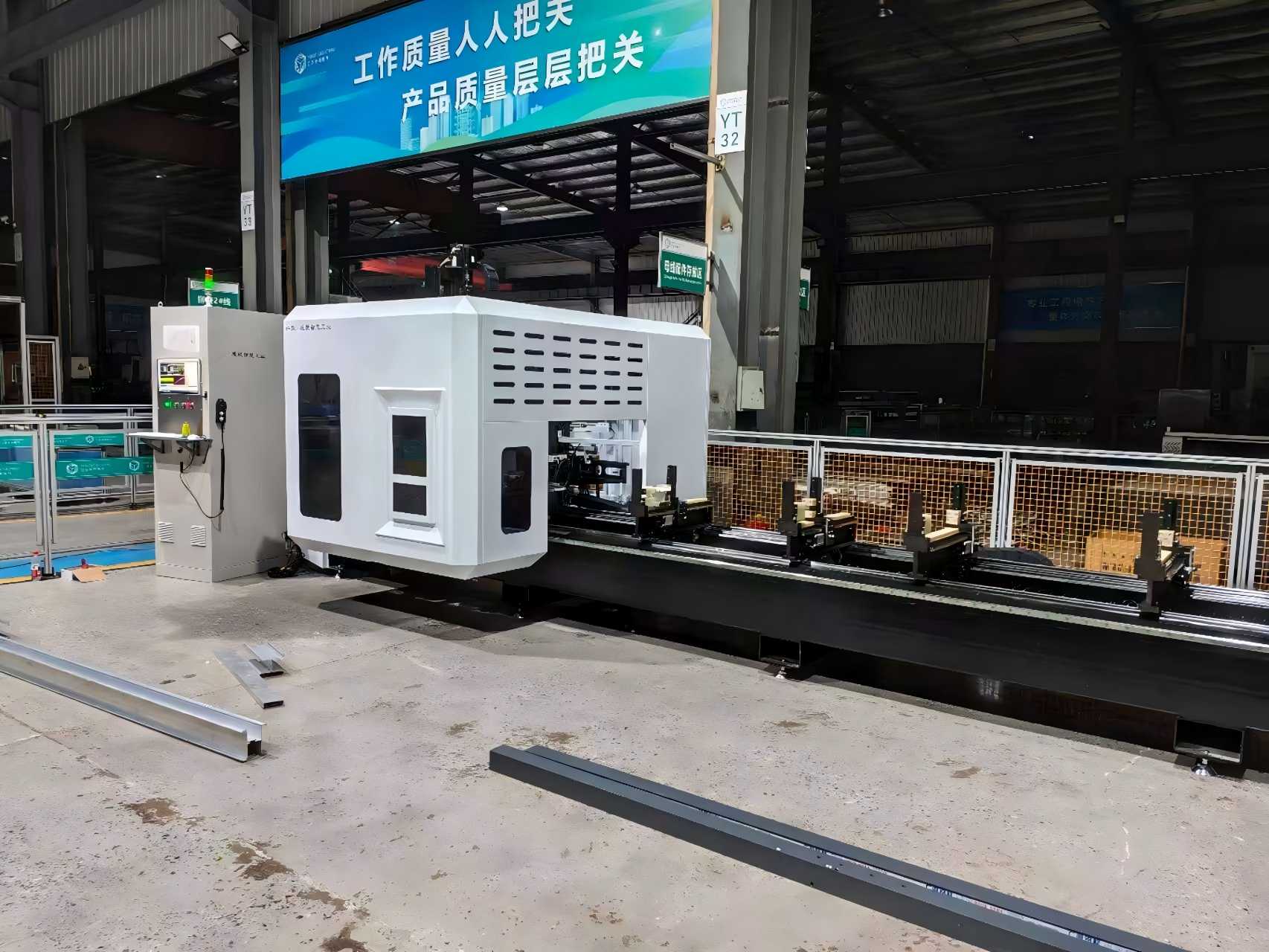

Kiire 5-teljeline portaal-töötlemiskeskus kardinate seinte valmistamiseks

Meie suure jäikusega 5-teljeline pukk-töötlemiskeskus on spetsiaalselt loodud arhitektuurse kardina- ja fassaaditööstuse jaoks. See on suurepärane suureformaadiliste alumiiniumprofiilide, ühtsete kardinapaneelide ja keerukate geomeetriate töötlemisel ±0,05 mm positsioneerimistäpsusega. Mõeldud kiireks freesimiseks, puurimiseks, keermetamiseks ja lõikamiseks, parandab see oluliselt valmistamise efektiivsust, tagades samal ajal suurepärase pinnakvaliteedi. CE-sertifikaat koos igakülgse müügijärgse toega.

Põhifunktsioonid

• 5-teljeline samaaegne töötlemine – ideaalne keerukate fassaadigeomeetriate ja 3D-kontuuride jaoks.

  Raskeveokite pukkkonstruktsioon – kõrge jäikus ja suurepärane vibratsioonisummutus tagab pikaajalise täpsuse.

  Suureformaadiline töötlemisala – toetab ülegabariidilisi kardinaseinapaneele, muljone ja ahtripeegliid.

  Kiire spindel – optimeeritud alumiinium- ja terasprofiilide töötlemiseks.

  Automaatne tööriistavahetaja (ATC) – vähendab seisakuid ja suurendab tootlikkust.

  Kasutajasõbralik CNC-süsteem – ühildub tava CAD/CAM-tarkvaraga.

  Kohandatav konfiguratsioon – ülemaailmsetele töövõtjatele saadaval OEM/ODM-lahendused.




Tehnilised andmed

Kuidas see töötab

CAD / CAM sisend

Kardinapaneel ehk alumiiniumprofiil modelleeritakse esmalt CAD-is (LogiKal, SchüCal, SolidWorks jne).

CAM-tarkvara teisendab 3D-mudeli tööradadeks ja G-koodiks, sealhulgas lõikenurkadeks, ettenihkekiirusteks, spindli kiiruseks ja tööriistavahetusjärjestuseks.

2. Kinnitage töödeldav detail

Pikad alumiiniumist/terasest kardinaprofiilid või suured fassaadipaneelid kinnitatakse masinaalusele CNC-juhitavate liigutatavate klambrite abil.

Klambrid asetsevad automaatselt, et vältida kokkupõrkeid ja hoida detaili ilma deformatsioonita.

3. Pukk-struktuur liigub X/Y-s

Masin kasutab sild-tüüpi portaali:

X-telg = pukk liigub mööda profiili/paneeli pikkust

Y-telg = töötlemispea liigub üle laiuse

Z-telg = spindel liigub üles/alla

See annab suure avatud tööala ülegabariidiliste kardinaseina osade jaoks.

4. Kaks pöördtelge kallutavad spindlit

Lisaks X/Y/Z on masinal:

A-telg = kallutamine ümber X

C-telg = pööra Z ümber

(või B/C olenevalt pea konstruktsioonist)

Seega saab spindliga lõigata liitlõikeid, nurga all olevaid äravooluavasid, 3D-fassaadi kontuure ja külgjooni ilma detaili lahti võtmata.

5. 5-teljeline samaaegne lõikamine

CNC-kontroller juhib lineaarset + pöördtelgesid koos.

Tööriist püsib pinna suhtes parima nurga all → siledam viimistlus, vähem loksumist, ei vaja uuesti kinnitust.

Tüüpilised toimingud ühes seadistuses:

Lõppfreesimine

Puurimine / koputamine

Soonestamine

Mitre lõikamine

Saetera lõikamine

3D kontuurfreesimine keerukate fassaadide jaoks

6. Automaatne tööriistavahetus

Tööriistu hoitakse salves (puurid, otsafreesid, kraanid, saelehed).

ATC vahetab tööriistu programmi ajal automaatselt, nii et ühe kardinaseina profiili saab täielikult töödelda ilma operaatori sekkumiseta.

7. Protsessiaegne kontroll ja väljund

Sondid/kooderid kontrollivad asendit ja tööriista seisukorda.

CNC kompenseerib kõrvalekalded reaalajas.

Tulemus: täpsete aukude, soonte ja keerukate nurkadega viimistletud kardinaseina, ahtripeegli või fassaadipaneel – monteerimiseks valmis.

Peamine rakendusala

Tüüpilised rakendused5-teljeline kardinaseina töötluskeskussisaldab:

1. Kõrghoonete ühtsed alumiiniumist kardinaseinad
2. Varjatud ja paljastatud raamiga klaasfassaadi ekstrusioonid
3. Kardinaseinte nurgavuugid ja erikujulised fassaadiprofiilid
4. Päikesetuba, katuseaken ja suured alumiiniumist akna- ja ukseprofiilid
5. Punkttoega klaasist kardina seina alumiiniumist tugiklambrid
6. Tööstuslikud alumiiniumfassaad ja dekoratiivsed terasseinaprofiilid
7. Lennunduses kasutatavad kerged alumiiniumprofiilid (ühilduvad erinevate valdkondadega)

Sobivad toorained: 6063 alumiiniumsulam, õõnsad ekstrusioonid, tahke alumiinium, õhukeseseinaline teras, PVC arhitektuursed profiilid.

Rakenduse stsenaariumid

Ühtse kardinaseina tootmine

Arhitektuursed fassaadipaneelid

Alumiiniumist muljonid ja ahtripeeglid

Keeruline kardina seina geomeetria

Klaaskardina seina soonte töötlemine

Teraskardinate seinakonstruktsiooniraamid
