CNC raskeveokite kardina seina nottingsaag

Ülevaade

Heavy Duty kardina seina sälksaag on professionaalse kvaliteediga lõikelahendus, mis on loodud spetsiaalselt alumiiniumist kardina seinte ja fassaadiprofiilide valmistamiseks. See on ehitatud jäiga terasraami ja täiustatud CNC-servojuhtimisega ning tagab korduva täpsuse, mitme nurga paindlikkuse ja tööstusliku vastupidavuse suuremahuliste tootmiskeskkondade jaoks.

Olenemata sellest, kas töötlete kaubanduslikke eesriideid, poe esipaneelide süsteeme või arhitektuurseid alumiiniumi väljapressimisi, tagab see masin puhtad, jämevabad sälgud minimaalse materjaliraiskamisega – vähendab käsitsi ümbertöötamist ja suurendab üldist läbilaskevõimet.

Tugev kardina seina lõikesaag



Põhifunktsioonid

1. CNC täppisjuhtimine

Suure reageeringuga servoajami ja CNC programmeeritava kontrolleriga varustatud lõikepea positsioneerimise täpsus ulatub ±0,1 mm-ni. Operaatorid saavad salvestada mitu sälkprogrammi, et retseptide vahel kiiresti erinevate profiilitüüpide vahel vahetada.

2. Raskeveokite jäik struktuur

Masina korpus on valmistatud paksuseinalistest terastorudest, millel on pinget leevendav töötlus, mis kõrvaldab kiirel lõikamisel vibratsiooni. See tagab ühtlase lõikekvaliteedi isegi pideva 24/7 töötamise korral.

3. Pneumaatiline kinnitussüsteem

Reguleeritava rõhuga kahetoimelised pneumaatilised silindrid tagavad õrnadele anodeeritud või pulbervärvitud alumiiniumpindadele kindla ja määrdevaba kinnituse. Kiirvabastusfunktsioon vähendab toorikute vahelist tsükliaega.

4. Mitme nurgaga sälkimisvõimalus

Toetab 0°–90° (või määrake oma vahemik) reguleeritavaid sälku nurki, et kohandada erinevaid kardinaseina ja ahtripeegli konfiguratsioone. Nurga seadistusi saab reguleerida digitaalse näidu või CNC-liidese kaudu.

5. Suure tõhususega kiibi ekstraheerimine

Integreeritud tolmu/laastude kogumisport ühendub standardsete tööstuslike väljatõmbesüsteemidega, säilitades puhta töökeskkonna ja pikendades tera eluiga.

6. Operaatorisõbralik liides

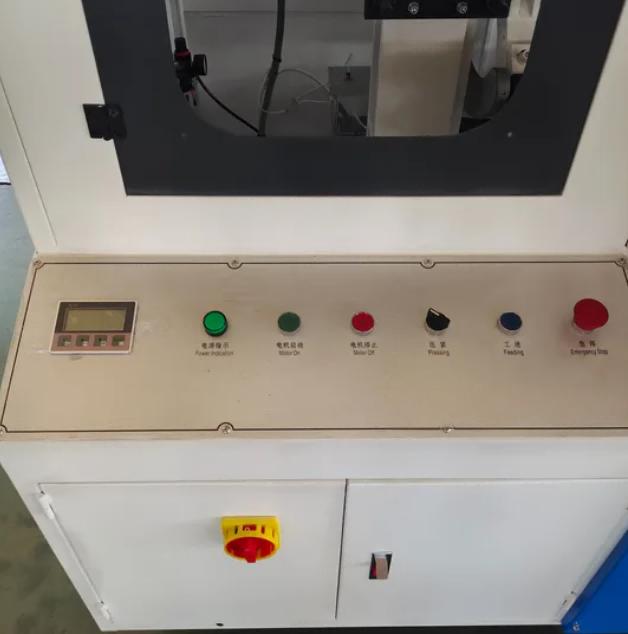

Intuitiivne puuteekraaniga HMI mitme keele toega (inglise, hispaania, vene, araabia). Visuaalne programmeerimine võimaldab operaatoritel määrata sälkude mõõtmeid ilma kõrgema tehnilise väljaõppeta.

Kuidas see töötab

1. Operaator asetab alumiiniumprofiili töölauale ja aktiveerib pneumaatilised klambrid, mis kinnitavad töödeldavat detaili nii vertikaalselt kui ka horisontaalselt.

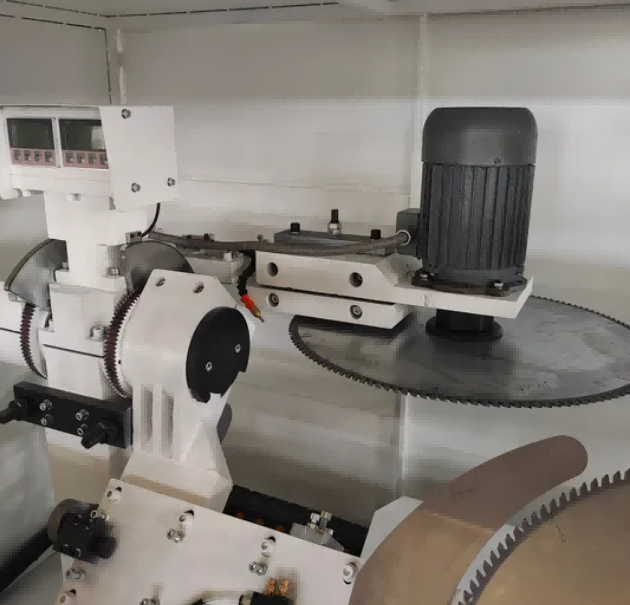

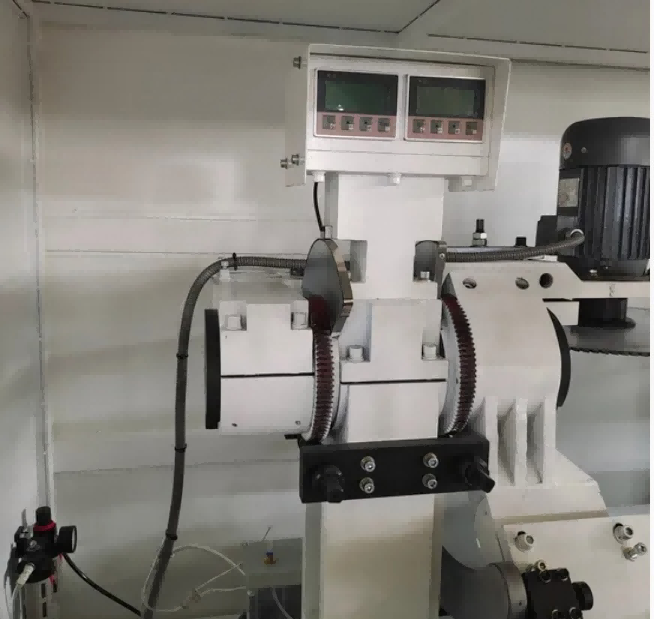

2. Soovitud lõikenurk seatakse magnetilise skaala digitaalkuva abil ja topeltsaelehed on paigutatud vastavalt ±45° vahemikku.
3. Hüdropneumaatiline etteandesüsteem nihutab pöörlevad lõiketerad kontrollitud kiirusega (0–3 m/min) profiili sisse, lõigates ühe käiguga sälgud, sooned või liitnurgad.
4. CNC-süsteem toetab CAD-graafika importi ja graafilist programmeerimist, võimaldades operaatoritel määrata sälkude mustreid, aukude asukohti ja pilu mõõtmeid otse kujundusfailidest.
5. Kolmeteljeline täisservomootori konfiguratsioon (X-, Y-, Z-teljed, mida juhivad hammaslatt ja kuulkruvid) võimaldab tõelist kolmeteljelist ühendust puurimiseks, soonte freesimiseks, ümarate aukude, erikujuliste aukude, võtmeaukude ja süvendite jaoks ühe kinnitusega.
6. Valikuline kolmepoolne klapptöölaud võimaldab töödelda profiili kolmel küljel ilma ümberpaigutamiseta, parandades keeruliste alumiiniumi väljapressimiste töötlemise tõhusust.
7. Pärast lõiketsükli lõppemist tõmbuvad terad tagasi, klambrid vabastatakse ja töödeldud profiil eemaldatakse.

Tootja ja garantii

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb Lebulangi masinana, on alates 1996. aastast tootnud alumiiniumitöötlemisseadmeid Hiinas Jinanis asuvas tehases.Tugev kardina seina lõikesaagtarnitakse tehasest otse CE ja ISO sertifikaadiga. Põhikonstruktsioonile kehtib 12-kuuline garantii. Kaasas on tehniline kaugtugi, kasutamise koolitusvideod ja ingliskeelne kasutusjuhend. Lisatasu eest on võimalik korraldada kohapealne väljaõpe ja kasutuselevõtt. Varuosad, nagu saelehed, pneumaatilised tihendid ja juhtkomponendid, on saatmiseks laos.

KKK

Q1: Mis on maksimaalne profiili suurus, mida see masin saab töödelda?

V: Standardmudel käsitleb kuni 300×250 mm profiile maksimaalse lõikesügavusega 175 mm. Soovi korral on saadaval kohandatud konfiguratsioonid suuremate sektsioonide jaoks kuni 350 × 300 mm.

Q2: Kas see saab lõigata muid nurki kui ±45°?

V: Standardmudel toetab meelevaldset nurgalõikamist ±45° piires mõlemal küljel. Valikuline CNC-versioon laiendab vahemikku ±90°-ni keerukamate profiiligeomeetriate jaoks.

Q3: Mis on töötlemise täpsus?

V: Positsioneerimistäpsus on määratud ±0,1 mm, korduva positsioneerimise täpsusega ±0,05 mm ühtsetes töötingimustes.

Q4: Kas pakute müügijärgset teenindust ja koolitust?

V: Pakutakse tasuta veebipõhise kasutamise koolitust ja tehnilist kaugtuge. Eraldi saab kokku leppida kohapeal koolituse ja paigalduse. Kehtib 12-kuuline garantii koos eluaegse tehnilise toega.

Q5: kas masin sobib masstootmiseks?

V: Kahe teraga sünkroonne lõikamine, pneumaatiline kinnitus ja kontrollitud etteandesüsteem on mõeldud pidevaks tootmiseks kardina seinte tootmisrajatistes. Igakuine tootmisvõimsus tehasest on ligikaudu 50 komplekti.
