800 mm CNC kardina seina otsa freespink

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb kaubamärgi Lebulang Machine all, on Hiinas Jinanis asuvas tehases alumiiniumitöötlemisseadmeid tootnud aastast 1996. See 3-teljeline servo-CNC-otsfrees töötleb alumiiniumist kardina- ja fassaadiprofiile, ukse- ja aknaraame ning arhitektuurseid ekstrusioone. Sellel on 800 mm X-telje käik, automaatne spindli pöörlemine 0° kuni 90°, vastupidav malmist alus ja mitmeprofiililine kinnitus partii tootmiseks. Kasutajasõbraliku HMI-ga tööstuslik CNC-süsteem SYNTEC toetab USB CAD-i importi ja eellaaditud profiiliteeke kiireks seadistamiseks.

• 800 mm X-telje käik:The800 mm CNC kardina seina otsa freespinktagab 800 mm tööpikkuse piki X-telge, mahutades ühe seadistusega suured kardina- ja fassaadiprofiilid.
• 3-teljeline CNC servojuhtimine:X-, Y- ja Z-telge juhivad servomootorid, mis on ühendatud täpsete kuulkruvidega. Positsioneerimistäpsuseks on määratud ±0,02 mm, mis toetab konstantseid tihvtide ja soonte mõõtmeid tootmispartiide lõikes.
• Tugev malmist alus:Masina alus on malmist, mis on mõeldud vibratsiooni summutamiseks ja stabiilsuse säilitamiseks kiirel freesimisel. See aitab kaasa siledatele, jäsemeteta otsapindadele ja pikemale tööriista kasutuseale.
• Automaatne spindli pööramine 0° kuni 90°:Freesvõll võib programmi juhtimisel pöörata 0° (horisontaalne) kuni 90° (vertikaalne). Horisontaalseid ja vertikaalseid profiiliotsi saab töödelda ühe kinnitusega ilma töödeldavat detaili või tööriistu käsitsi ümber paigutamata.
• Mitme profiiliga kinnitus:Kinnituskinnitus võib kinnitada 3 kuni 5 profiili üheaegselt, võimaldades ühe tsükliga identsete otsfreesimistoimingute partiitöötlust.
• SYNTEC tööstuslik CNC süsteem:Juhtplokk sisaldab värvilist HMI-d, USB-porti CAD-failide importimiseks ja eelsalvestatud profiiliteeke, millel on tavaline tihvti ja sälgu geomeetria. Operaatorid valivad programmi, laadivad profiilid ja alustavad tsüklit ilma G-koodi kirjutamata.

800 mm CNC kardina seina otsa freespink

Kuidas see töötab

The800 mm CNC kardina seina otsa freespinktöötab nii, et operaator laadib kuni viis alumiiniumprofiili pneumaatilisse kinnitusseadmesse. Pärast töötlemisprogrammi valimist SYNTEC-kontrollerist – kas eellaaditud teegist või CAD-imporditud failist – algab tsükkel. Servoajamiga X-, Y- ja Z-teljed asetavad freesi profiili esimesse otsa. Spindli saab automaatselt pöörata vahemikus 0° kuni 90°, et töödelda nii horisontaalseid kui ka vertikaalseid pindu ilma toorikuid lahti võtmata. Φ350 mm karbiidist frees, mis töötab kiirusel 2800 p/min, eemaldab materjali, moodustades tihvte, sälkusid ja sooni. Maksimaalne tapi sügavus on 100 mm ja maksimaalne profiili ristlõige on 330 mm lai ja 180 mm kõrge. Pärast programmeeritud järjestuse lõpetamist ühes otsas nihkuvad teljed ümber järgmisele toorikule. Kui kõik partii profiilid on valmis, vabastavad klambrid ja operaator eemaldab töödeldud osad.

Põhikomponendid

• Malmist masina voodi:Loob jäiga vibratsiooni summutava aluse lineaarsetele juhtsiinidele ja liikuvatele telgedele. Valu mass aitab säilitada lõikestabiilsust raskete freesimiskäikude ajal.
• Servomootorid ja kuulkruvid (X/Y/Z):Täpselt maandatud kuulkruvidega vahelduvvoolu servoajamid tagavad ±0,02 mm positsioneerimistäpsuse 800 mm X-telje käigul, 330 mm laiuse ja 180 mm kõrguse läbilaskevõimega.

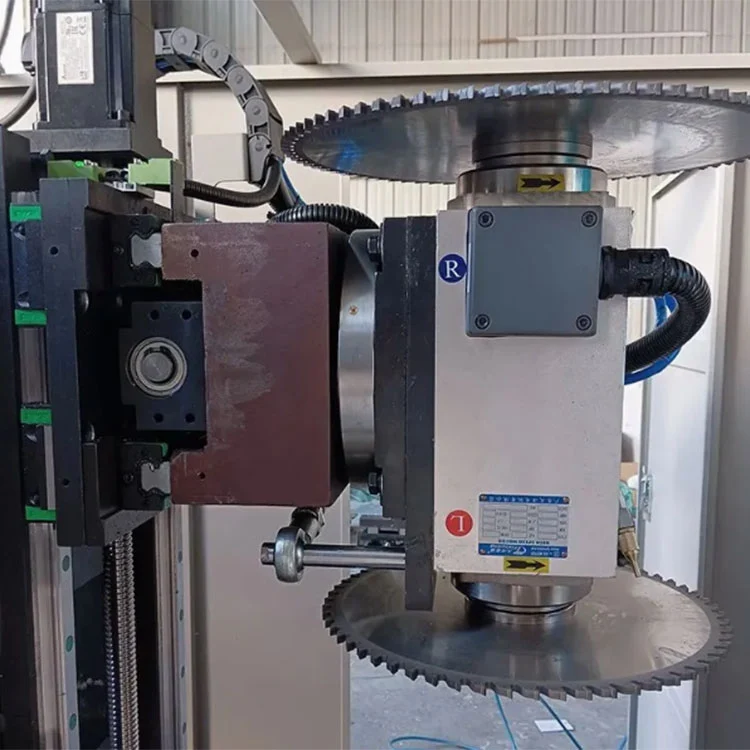

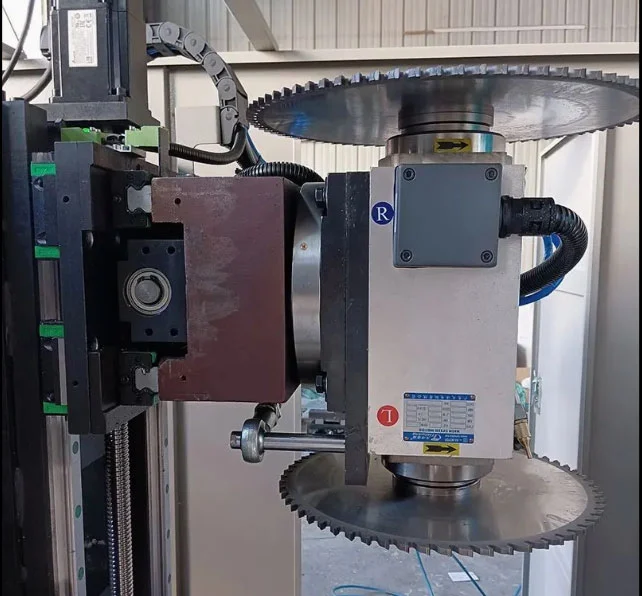

• Pöörleva spindli komplekt:3 kW mootor käitab Φ350 mm freesi kiirusel 2800 p/min. Spindli korpus pöörleb servo juhtimisel 0° kuni 90° automaatseks ümberlülitamiseks horisontaalse ja vertikaalse otsafreesimise vahel.

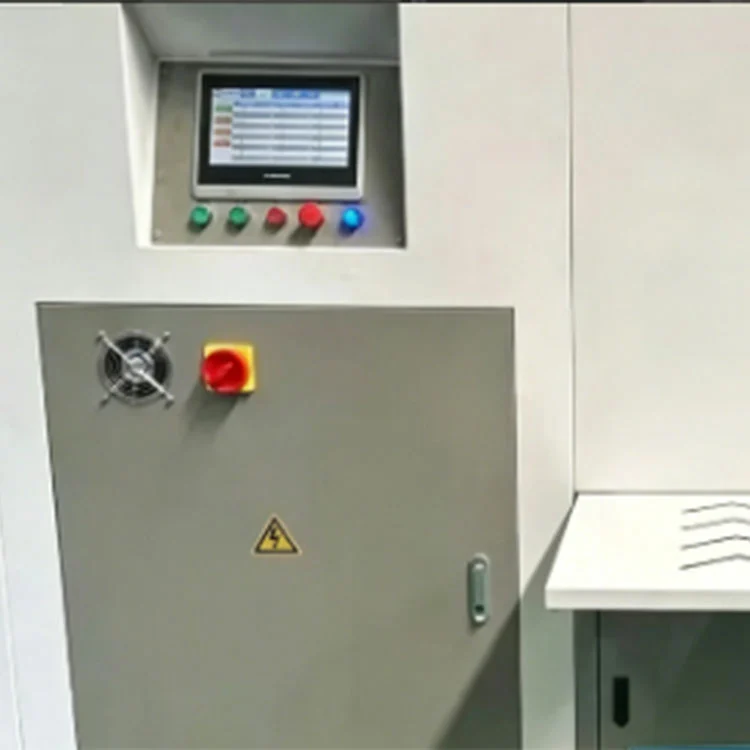

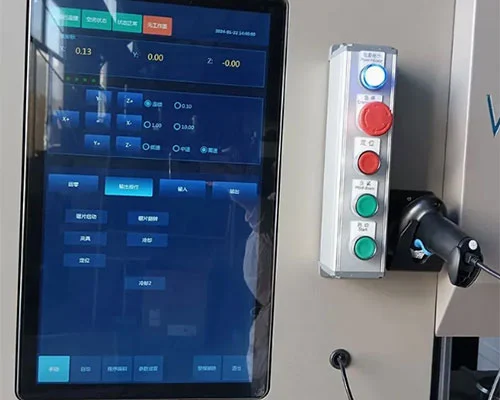

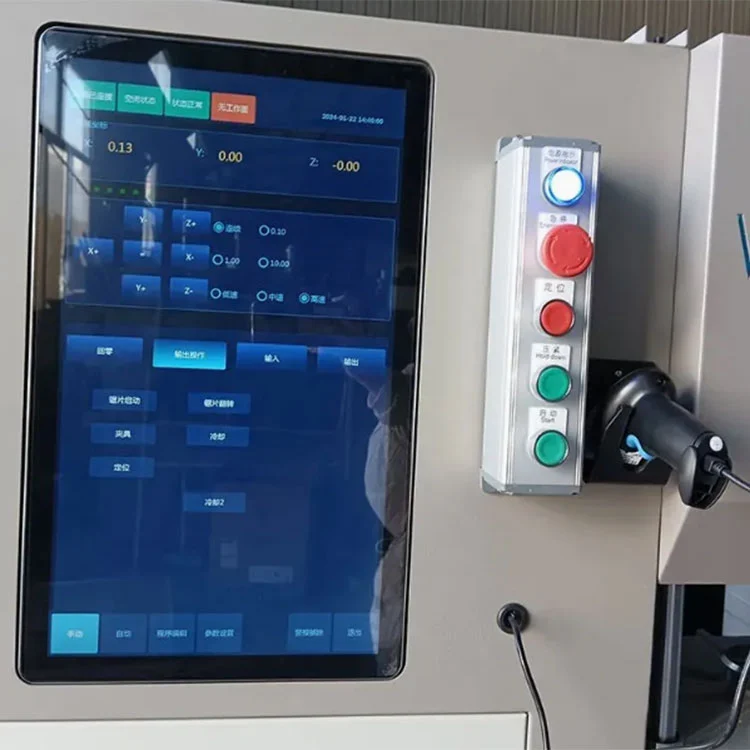

• SYNTEC CNC kontroller:Tööstusliku kvaliteediga CNC-süsteem värvilise puuteekraaniga HMI-ga. Salvestab profiiliteeke, impordib USB kaudu CAD-jooniseid ning haldab telje liikumist, spindli pöörlemist ja kinnitusjärjestusi.

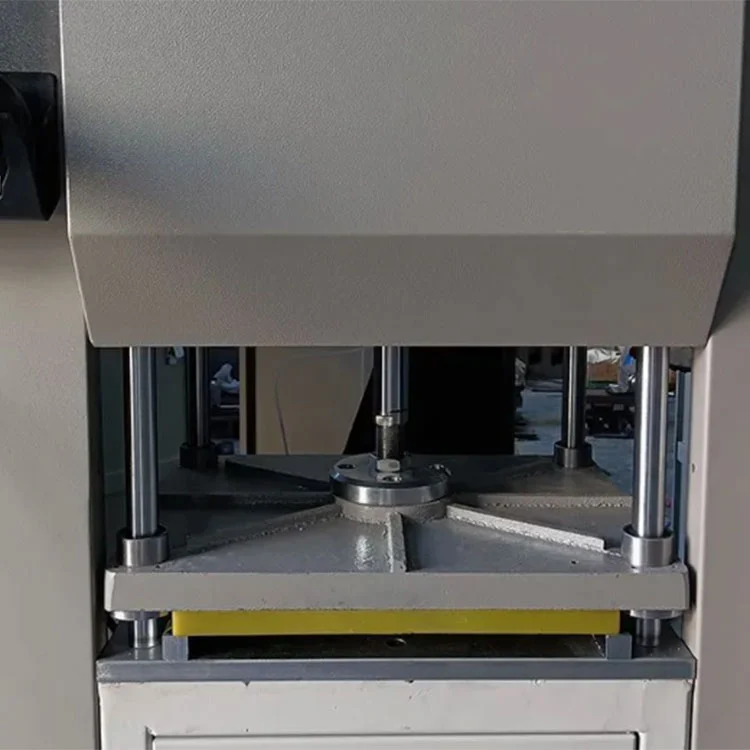

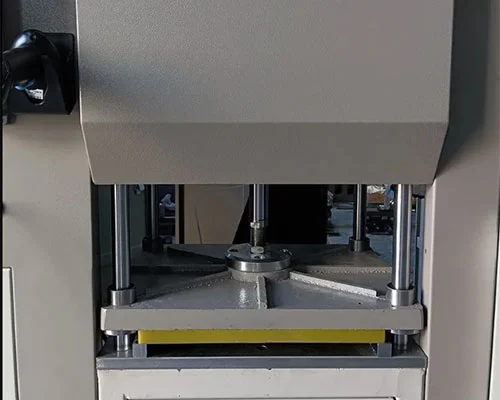

• Pneumaatiline mitme profiiliga klamber:Hoiab korraga 3 kuni 5 profiili. Pingutusjõudu reguleerib õhurõhuvarustus, mis on seatud vahemikku 0,5–0,8 MPa. Lõua sisetükke saab vahetada erinevate profiilide ristlõigete jaoks.
• Turvaümbris:Kaitsmed katavad töötamise ajal freesimisala. Hädaseiskamisahel peatab aktiveerimisel kõik teljed ja spindli pöörlemise.

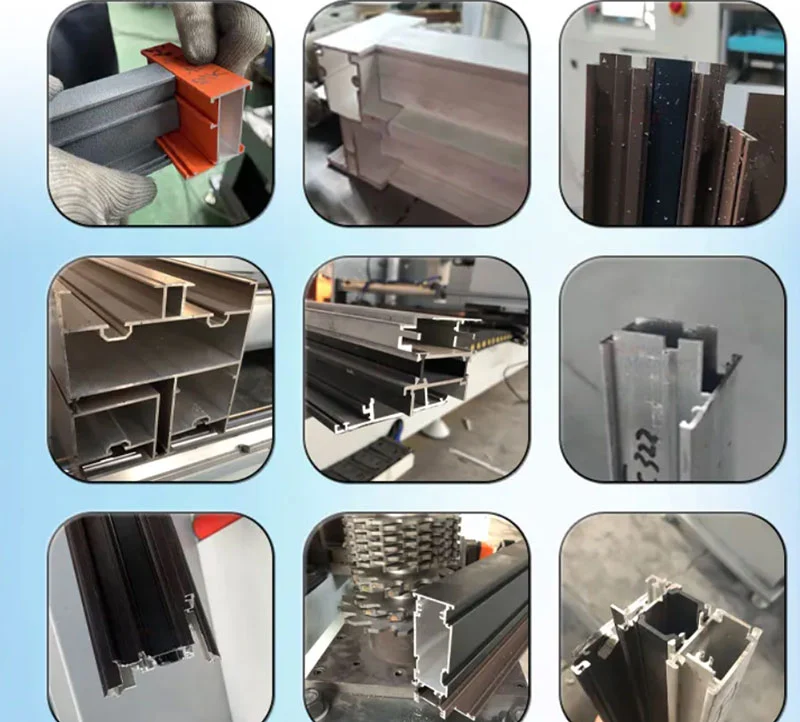

Rakendused

The800 mm CNC kardina seina otsa freespinkkasutatakse:

• Alumiiniumist kardinaseina ja fassaadiprofiili otsafreesimine.

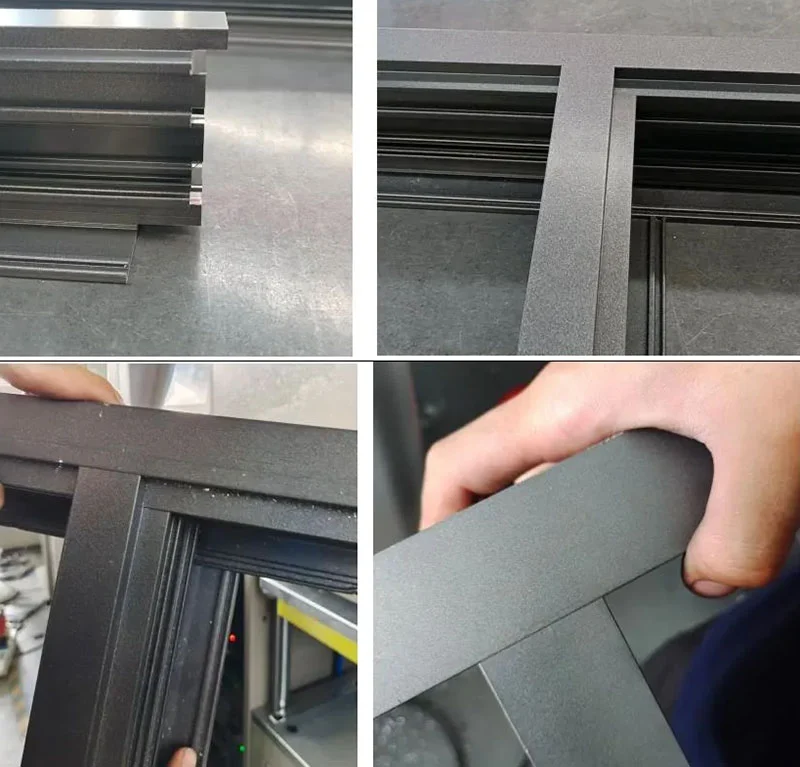

• Ukse- ja aknaraami mulloonide ja ahtripeeglite töötlus.
• Arhitektuurne alumiiniumprofiili sälkumine ja soonte lõikamine.

Pakendamine ja saatmine

1. Masina täielik kile pakkimine niiskuse eest kaitsmiseks.
2. Kokkupõrkevastane servapolster kõikides nurkades ja väljaulatuvates osades.
3. Fumigatsioonivaba vineerkast ja -alus terasrihmadega turvaliseks transpordiks.

Tootja ja garantii

• Väljakujunenud tootja:Shandong Lebulang Precision Machinery Co., Ltd. on Hiinas Jinanis asuvas tehases alumiiniumi ja PVC töötlemisseadmeid tootnud alates 1996. aastast.800 mm CNC kardina seina otsa freespinktarnitakse tehasest otse CE ja ISO 9001 sertifikaadiga.
• Garantii ja tugi:Üheaastane garantii katab põhikonstruktsiooni tootmisdefektide vastu. Tehniline kaugtugi, kasutusvideod ja ingliskeelne juhend on saadaval ilma lisatasuta.
• Varuosad:Tavaliselt asendatud esemed, nagu freesid, klambrilõuad ja tihendid, on laos ja neid saab saata tavaliste kaubasaadetistega.
• Kohandamine:Aktsepteeritakse OEM- ja ODM-i konfiguratsioone. Pinge, X-telje käigu ja spindli spetsifikatsioonid saab kohandada vastavalt kliendi vajadustele.

KKK

Q1: Milliseid profiile saab see masin töödelda?

V: See on mõeldud alumiiniumist kardinaseinaprofiilide, fassaadi ekstrusioonide ning ukse- ja aknaraami osade jaoks. Maksimaalne töötlemisristlõige on 330 mm lai ja 180 mm kõrge ning tihvti sügavus kuni 100 mm.

Q2: Kuidas automaatne spindli pöörlemine töötab?

V: Spindel pöörleb servo juhtimisel 0° (horisontaalne) kuni 90° (vertikaalne). See võimaldab masinal freesida nii horisontaalseid kui ka vertikaalseid profiiliotsi ühe kinnitusega, ilma et operaator peaks töödeldava detaili ümber paigutama või tööriistu käsitsi vahetama.

Q3: mitu profiili saab korraga töödelda?

V: Pneumaatiline kinnitusseade mahutab samaaegselt 3 kuni 5 profiili, olenevalt profiili ristlõikest. Kõik klammerdatud profiilid töödeldakse sama tsükliga.

Q4: Kas programmeerimine on keeruline?

V: SYNTEC-kontroller sisaldab eelsalvestatud profiiliteeke, millel on tavaline tihvti ja sälgu geomeetria. CAD-faile saab importida ka USB kaudu. Operaatorid valivad puuteekraanilt programmi ja käivitavad tsükli. Saadaval on ingliskeelne juhend ja kasutusvideo.

K5: Kas toiteallikat saab kohandada erinevate riikide jaoks?

V: Jah. Standardkonfiguratsioonis kasutatakse 380V/50Hz kolmefaasilist voolu. Kohalike elektristandardite järgi saab tellimise ajal täpsustada muid pingeid ja sagedusi.
