5-teljeline CNC-saag
Meie LBL-i kaubamärgi 5-teljeline CNC-liitsaag on loodud spetsiaalselt alumiiniumist korpuse raamide, aknaprofiilide, ukseraamide ja arhitektuursete kardinasüsteemide suuremahuliseks ja täpseks lõikamiseks. Sellel võimsal 5-teljelisel CNC-süsteemil ja laial 22,5–135° pöörlemissagedusel saab see masin ületamatu kiiruse, täpsuse ja järjepidevusega hakkama mis tahes liitnurga lõikamisega – ideaalne kaasaegsetele alumiiniumitöökodadele. Meie tehas asub Jinanis.
See 5-teljeline CNC-liitsaag on valmistatud Hiinas asuva spetsialiseerunud tootja Lebulang Machine poolt, kellel on peaaegu 30-aastane tehasekogemus akende ja uste töötlemise masinate alal. Masin katab horisontaalsed kaldnurgad 22,5° väljapoole kuni 135° sissepoole ja vertikaalsed kaldnurgad 45° kuni 90°, võimaldades ühe toiminguga liitnurga lõikeid.

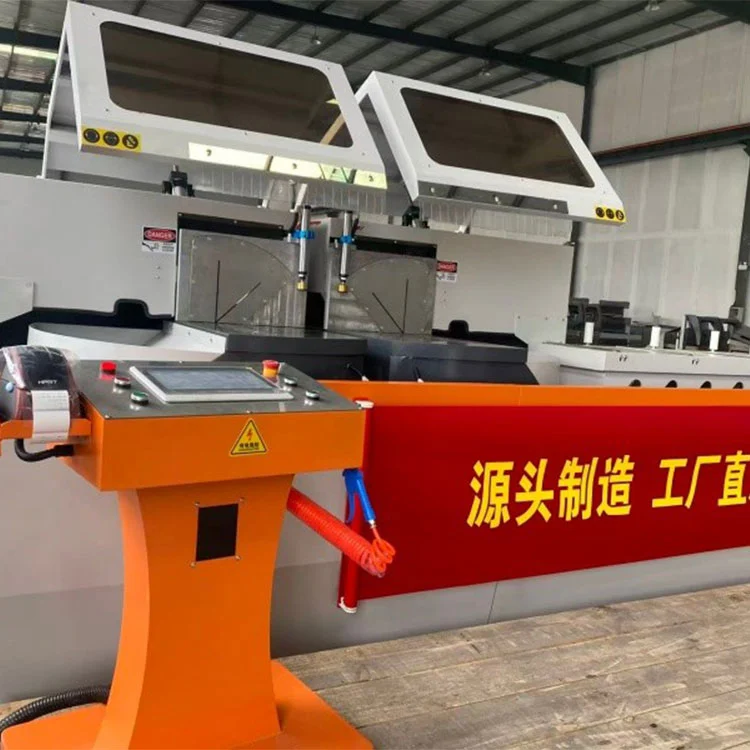

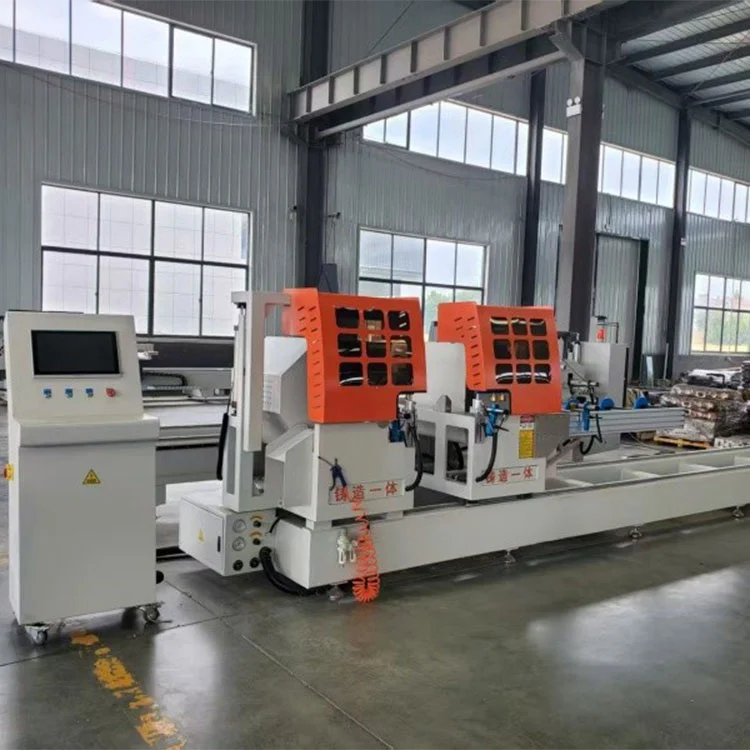

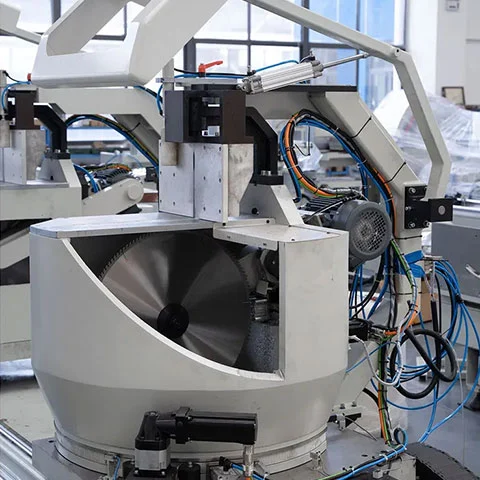

Saag on ehitatud kahe sõltumatu lõikepeaga – fikseeritud vasakpoolne pea ja mootoriga parempoolne pea –, mis taluvad kuni 6000 mm pikkusi profiili. Üleskäiguline radiaalne etteandemehhanism ühendab pöörde ja lineaarse liikumise, et maksimeerida lõikevõimsust. Lõikeosa ulatub 90° nurga all 200 mm × 200 mm, toiteallikaks on 3 kW saagimismootor, mis käitab Ø600 mm tera.
Juhtimine toimub tööstusliku CNC-süsteemi kaudu, millel on harjadeta servomootorid kõigil 5 teljel. 15-tolline kasutajasõbralik puuteekraan toetab USB- ja LAN-andmeedastust nurga, pikkuse ja lõikerežiimi programmeerimiseks. Süsteem sisaldab automaatset pikkuse ja nurga kõrvalekalde kompenseerimist, vähendades käsitsi reguleerimist ja materjali raiskamist.
Standardkonfiguratsioon töötab 380 V kolmefaasilise toitega töörõhuga 0,6–0,8 MPa. Valikuliste tarvikute hulka kuuluvad etiketiprinter, tolmukoguja, pikendatud materjali tugiraam kuni 8000 mm ja automaatne etteandesüsteem suuremahuliseks tootmiseks.
Masin on CE ja ISO sertifikaadiga. OEM-i ja kohandatud spetsifikatsioone toetatakse. Lebulang Machine tarnib neid seadmeid otse tehasest, disainis on rõhk lihtsal hooldatavusel ja kaugpaigaldamisel ilma lisatasuta.
22,5°--135° alumiiniumist kapi raami omadused ja eelised
1. 5-teljeline CNC intelligentne juhtimissüsteem
- Varustatud tööstusliku CNC kontrolleriga jaharjadeta servomootoridkõigi 5 telje jaoks, tagades sujuvad, täpsed ja korratavad liigutused.
- 15-tolline puutetundlik ekraankasutajasõbraliku liidesega: programmeerige nurgad, pikkused ja lõikerežiimid minutites; toetab USB/LAN andmeedastust.
- Sisseehitatudautomaatne kompensatsioonpikkuse ja nurga vigade jaoks, välistades käsitsi reguleerimise ja vähendades materjali raiskamist.
2. Võrratu nurga mitmekülgsus (22,5°--135°)
- Horisontaalne pöörlemine: 22,5° (väljapoole) kuni 135° (sissepoole) piiramatute kaldenurga kombinatsioonide jaoks.
- Vertikaalne kalle: 45°--90° kaldlõike jaoks, mis võimaldab ühe käiguga keerukat 2D liitnurga lõikamist.
- Ideaalne jaoksalumiiniumist kapiraami nurgad, ukseraami kaldenurgad ja kohandatud arhitektuursed profiilid.
3. Kahepealine suure tõhususega lõikamine
- Kaks sõltumatut lõikepead (fikseeritud vasak, mootoriga parem) koossünkroonne või individuaalne töö.
- Max lõikepikkus:6000 mm; käsitleb suuri alumiiniumprofiile kapiraamide ja kardina seinte jaoks.

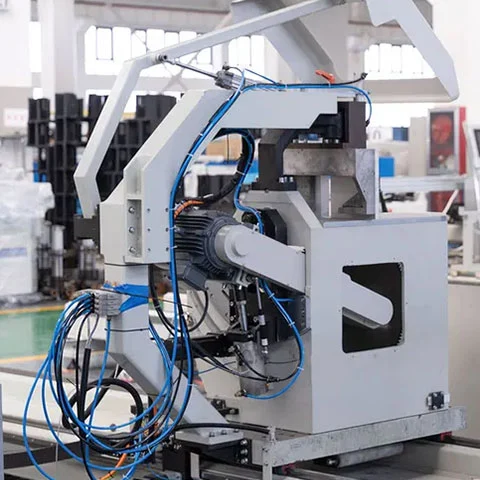

- Üleskäigu lõiketsükkelradiaalse ettenihkega: kombineerib pöörlevaid ja lineaarseid liikumisi maksimaalse lõikevõimsuse saavutamiseks.
22,5°--135° Alumiiniumist kapiraam
| Mudel nr. | LBL2H-5CNC-600*6000 |
| Automaatne hinne | Automaatne |
| CNC või mitte | CNC |
| Pinge | 380V |
| Kahepealine CNC lõikesaag | Alumiiniumist aken ja uks |
| Rakendustööstus | Kardinate seinafassaadide tootmine |
| CNC telje number | 5 |
| Saetera etteande suund | Altpoolt |
| Saetera läbimõõt | 600 mm |
| Alumiiniumist tooraine maksimaalne pikkus | 5000 mm |
| Servo süsteem | Schneider |
| Transpordipakett | Standardne ekspordipakett |
| Spetsifikatsioon | Kahepealine CNC lõikesaag |
| Kaubamärk | Tianchen |
| Päritolu | Jinan, Shandong, Hiina |
| HS kood | 84614090 |
22,5°--135° Alumiiniumist kapiraam Valikulised tarvikud
- Sildiprinter profiili jälgimiseks.
- Kõrge efektiivsusega tolmukoguja.
- Pikendatud materjali tugirest (kuni 8000mm).
- Automaatne söötmissüsteem masstootmiseks.
5-teljeline CNC-saag 22,5°--135° alumiiniumist korpuse raami tehnilised parameetrid
- ☆ Toitepinge: 380V±10% 50Hz±2% kolmefaasiline neljajuhtmeline süsteem
- ☆ saagimismootori võimsus: 3kW 2800rpm
- ☆ Töörõhk: 0,6 ~ 0,8 MPa
- ☆ Saelehe tehnilised andmed: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Saetera nurk: 45° ~ 90° suvaline nurk
- ☆ Laua pöördenurk: 45 ° ~ 135 ° suvaline nurk
- ☆ Lõikelõike vahemik: 200 mm × 200 mm (lõikenurk 90°, laius × kõrgus, vt lõikeosa vahemikku)
- ☆ Lõikepikkus: 700mm ~ 5000mm (90°)
- ☆ Tera etteandekiirus: 0–3 m/min
- ☆ Lõikepinna karedus: ≤ Ra12,5μm
KKK
K: Kas Lebulang on tootja või kaubandusettevõte?
V: Oleme samaaegselt tootja ja müüja. Lebulang kaubamärk on üks PROFESSIONAALNE aknamasinate ettevõte Hiinas.
K: Lebulang on peamised tooted?
V: Alumiiniumakende masinad: CNC-lõikekeskus, topeltsaag, otsafreespink, CNC-freespink, alumiiniumist mulgustusmasin, otsafreespink, kopeerimisruuter ja nurgaliitmiku saag jne; Puitaknamasinad: puidusaag, puitaknaraami masin, vertikaalne ja horisontaalne puurmasin, tihvti valmistamise masin, puiduplaneerija ja tihvti valmistamise masin jne.
