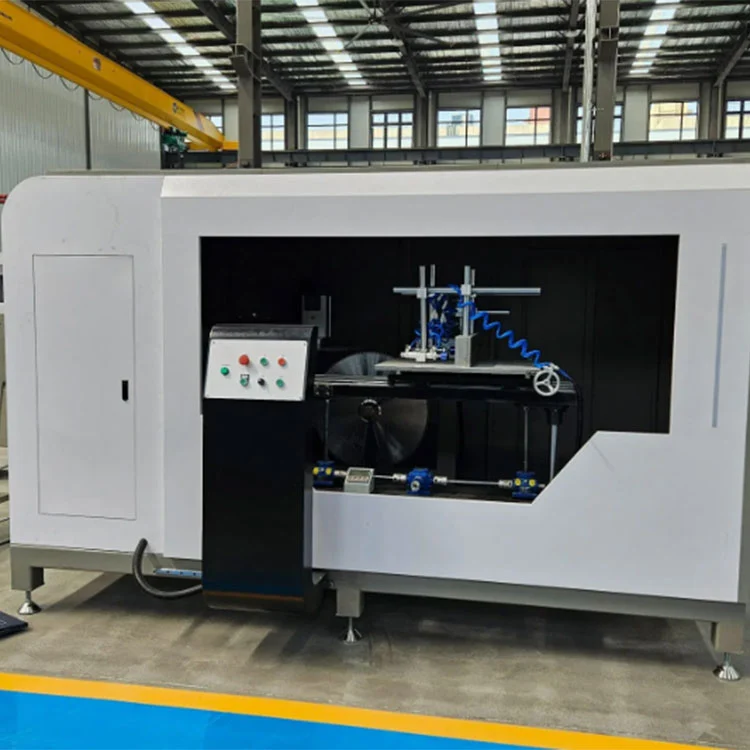

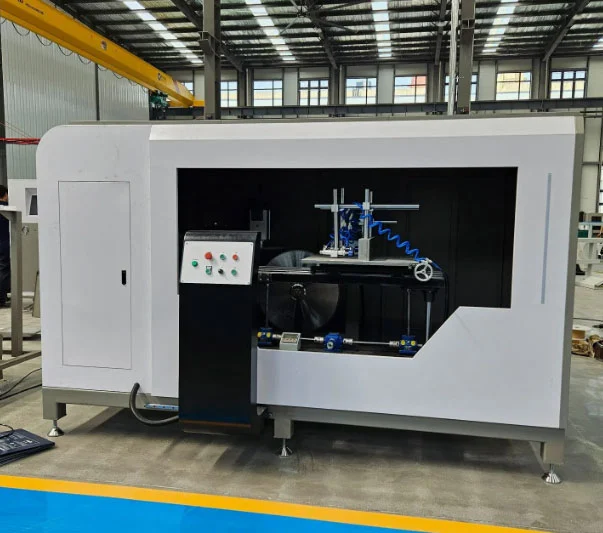

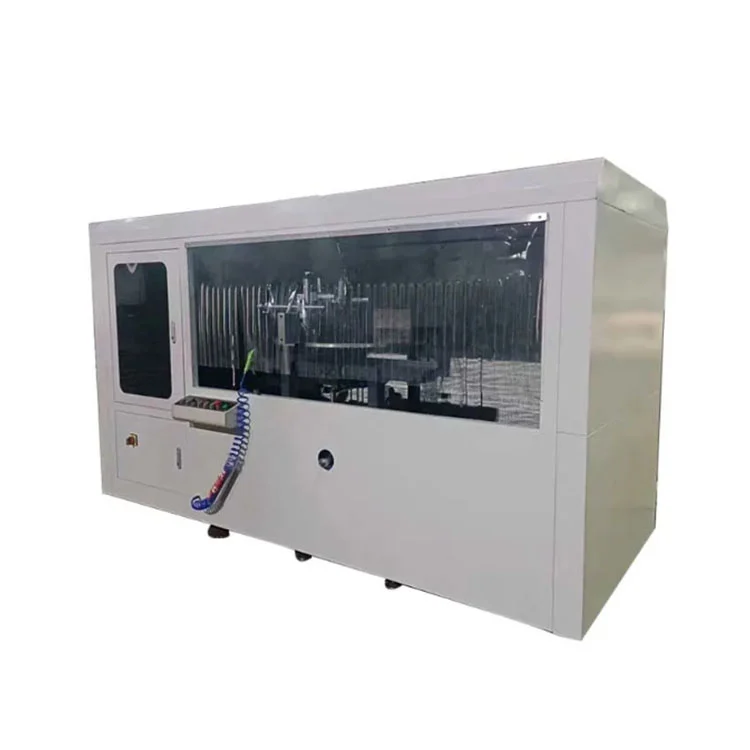

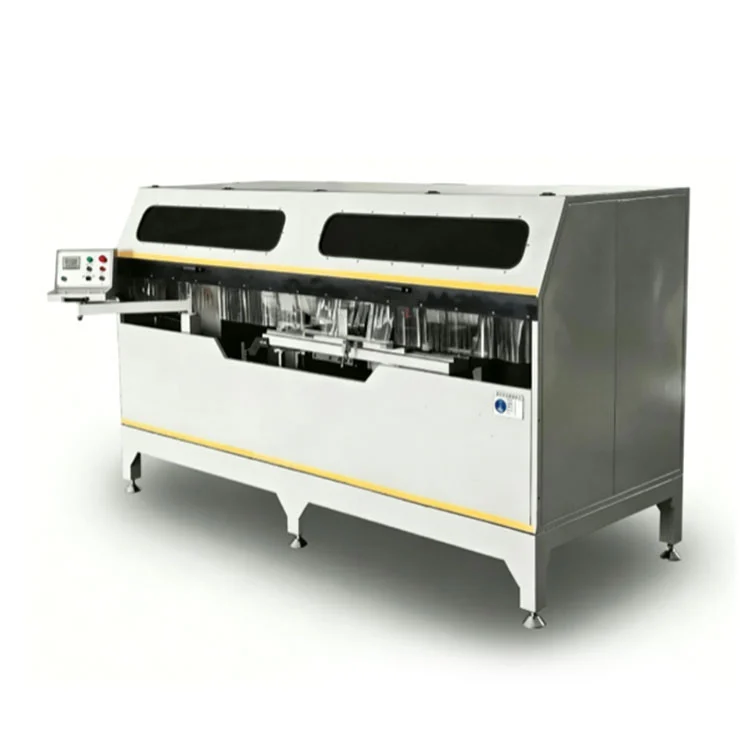

Tugev kardina seina lõikesaag

See kahe teraga CNC-sälksaag on loodud sälkude, soonte ja liitnurkade lõikamiseks alumiiniumist kardinseinaprofiilides, muljonides, ahtripeeglites ja arhitektuursetes ekstrusioonides. Kaks 2,2 kW mootorit käitavad paari Φ550 mm karbiidist saelehti kiirusel 2800 p/min, kusjuures kumbki tera pöörleb digitaalse näidu juhtimisel ±45°. Hüdropneumaatiline etteandesüsteem viib terakomplekti edasi reguleeritava kiirusega 0–3 m/min ning pneumaatilised klambrid kinnitavad töödeldava detaili vertikaalsest ja horisontaalsest suunast. Keevitatud terasest ja malmist raam läbib vibratsioonivanandamise, et säilitada stabiilsus pideva lõikekoormuse korral.

Tugev kardina seina lõikesaag

Omadused

Masina raam

TheTugev kardina seina lõikesaagon ehitatud paksuseinalise keevitatud teraskonstruktsiooniga ja malmtalaga. Koost on enne töötlemist vibratsioonivanandatud – protsess, mille eesmärk on leevendada sisemist pinget ja vähendada deformatsiooni tõenäosust aja jooksul. Sellest tulenev stabiilsus lõikekoormuse all aitab säilitada ühtlast sälkude geomeetriat pikemate tootmisperioodide ajal.

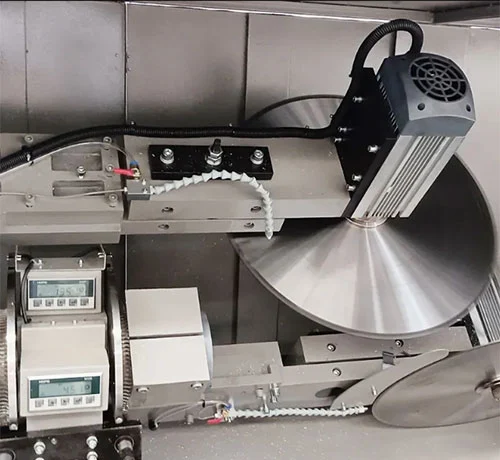

Kahekordne saeleht

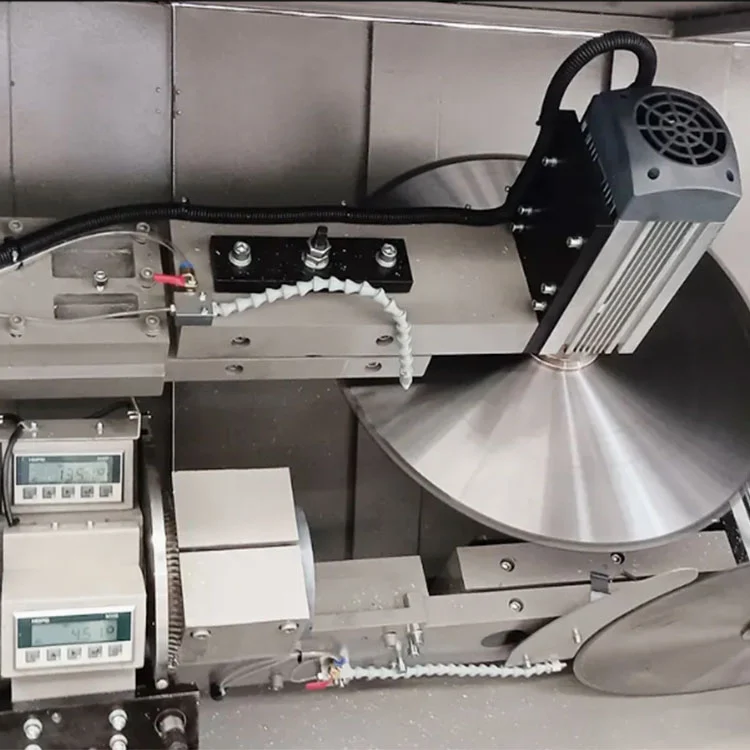

Kaks Φ550 mm karbiidotsaga tera, millest kumbagi käitab 2,2 kW mootor kiirusel 2800 p/min, tagavad lõikamise. Mõlemat laba saab seada pöörlema ​​±45°, mis võimaldab kardina seinaprofiilidel teha sälkusid ja nurklõikeid ilma tööriistu vahetamata. Tera läbimõõt ja hammaste geomeetria on valitud alumiiniumi lõikamiseks, et saavutada jämevaba viimistlus, mis tavaliselt ei vaja teist poleerimist.

Digitaalse ekraani juhtimine

Magnetskaala digitaalne näit näitab lõikenurka ja töölaua kõrgust reaalajas. Positsioneerimistäpsus on määratud ±0,1 mm. Operaator määrab digitaalkuva abil soovitud nurga ja lõiketerade asendid reguleeritakse vastavalt, pakkudes viiteid korduvatele seadistustele tootmispartiide lõikes.

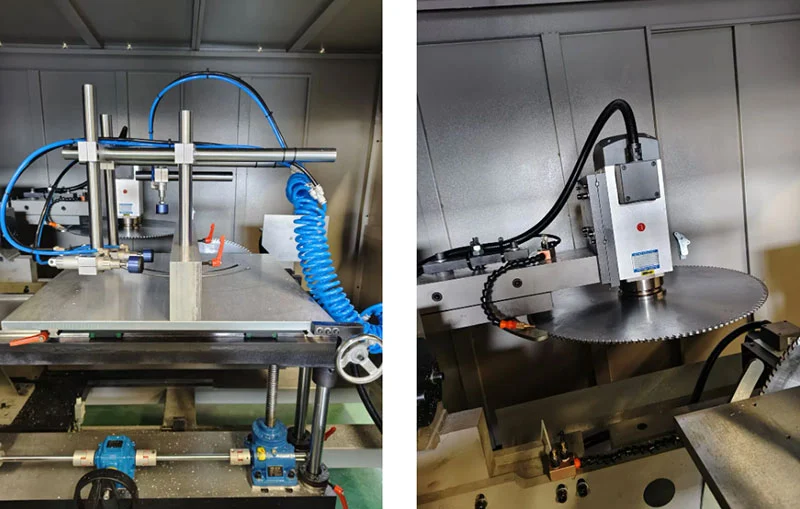

Pneumaatiline kinnitus

Vertikaalsed ja horisontaalsed pneumaatilised kinnitused, mis on varustatud 0,5–0,8 MPa õhurõhuga, hoiavad alumiiniumprofiili lõiketsükli ajal. Pingutusjõud jaotatakse töödeldava detaili kinnitamiseks ilma pinda märgistamata. Kinnitamist ja vabastamist juhitakse masina tsüklite jada kaudu.

Hüdropneumaatiline söötmine

Tera etteandes kasutatakse hüdropneumaatilist süsteemi, mille kiirus on reguleeritav vahemikus 0–3 m/min. Kontrollitud etteandekiirus aitab vältida profiili deformatsiooni ja tera kinnikiilumist, eriti paksemate või suurema ristlõikega kardina seina väljapressimisel.

Ohutus ja keskkonnakaitse

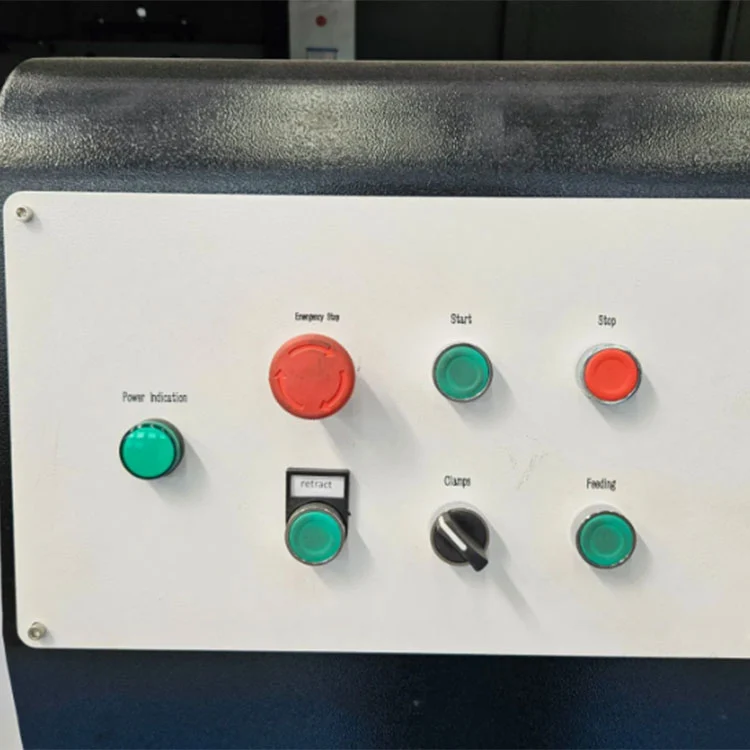

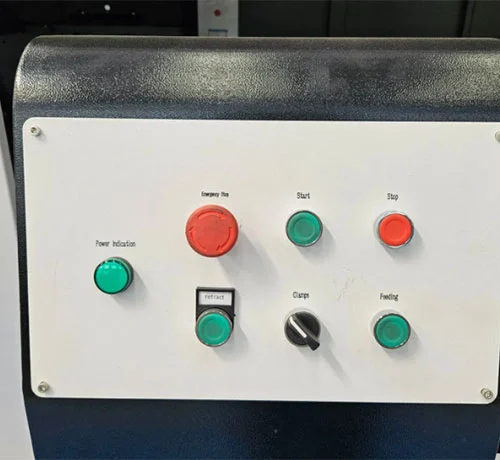

Lõiketsooni ümbritseb läbipaistvate paneelidega täiskattega turvakate. Kaasas on hädaseiskamisnupp, ülekoormuskaitse ja kokkupõrkevastased andurid. A built-in mist cooling system reduces cutting heat and dust, keeping the immediate work area cleaner and meeting standard workshop safety requirements.

Kuidas see töötab

1. Operaator asetab alumiiniumprofiili töölauale ja aktiveerib pneumaatilised klambrid, mis kinnitavad töödeldavat detaili nii vertikaalselt kui ka horisontaalselt.
2. Soovitud lõikenurk määratakse magnetskaala digitaalkuva abil ja topeltsaelehed on paigutatud vastavalt ±45° vahemikku.
3. Hüdropneumaatiline etteandesüsteem nihutab pöörlevad lõiketerad kontrollitud kiirusega (0–3 m/min) profiili sisse, lõigates ühe käiguga sälgud, sooned või liitnurgad.
4. CNC-süsteem toetab CAD-graafika importi ja graafilist programmeerimist, võimaldades operaatoritel määrata sälkude mustreid, aukude asukohti ja pilu mõõtmeid otse kujundusfailidest.
5. Kolmeteljeline täisservomootori konfiguratsioon (X-, Y-, Z-teljed, mida juhivad hammaslatt ja kuulkruvid) võimaldab tõelist kolmeteljelist ühendamist puurimiseks, soonte freesimiseks, ümarate aukude, erikujuliste aukude, võtmeaukude ja süvendite jaoks ühe kinnitusega.
6. Valikuline kolmepoolne ümberpööratav töölaud võimaldab töödelda profiili kolmel küljel ilma ümberpaigutamiseta, parandades keeruliste alumiiniumi ekstrusioonide töötlemise tõhusust.
7. Pärast lõiketsükli lõppemist tõmbuvad terad tagasi, klambrid vabastatakse ja töödeldud profiil eemaldatakse.

Tootja ja garantii

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb Lebulang masinana, on alates 1996. aastast tootnud Hiinas Jinanis asuvas tehases alumiiniumitöötlemisseadmeid.Tugev kardina seina lõikesaagtarnitakse tehasest otse CE ja ISO sertifikaadiga. Põhikonstruktsioonile kehtib 12-kuuline garantii. Kaasas on tehniline kaugtugi, kasutamise koolitusvideod ja ingliskeelne kasutusjuhend. Lisatasu eest on võimalik korraldada kohapealne väljaõpe ja kasutuselevõtt. Varuosad, nagu saelehed, pneumaatilised tihendid ja juhtkomponendid, on saatmiseks laos.

KKK

Q1: Mis on maksimaalne profiili suurus, mida see masin saab töödelda?

V: Standardmudel käsitleb kuni 300×250 mm profiile maksimaalse lõikesügavusega 175 mm. Soovi korral on saadaval kohandatud konfiguratsioonid suuremate sektsioonide jaoks kuni 350 × 300 mm.

Q2: Kas see saab lõigata muid nurki kui ±45°?

V: Standardmudel toetab meelevaldset nurgalõikamist ±45° piires mõlemal küljel. Valikuline CNC-versioon laiendab vahemikku ±90°-ni keerukamate profiiligeomeetriate jaoks.

Q3: Mis on töötlemise täpsus?

V: Positsioneerimistäpsus on määratud ±0,1 mm, korduva positsioneerimise täpsusega ±0,05 mm ühtsetes töötingimustes.

Q4: Do you provide after-sales service and training?

V: Pakutakse tasuta veebipõhise kasutamise koolitust ja tehnilist kaugtuge. Eraldi saab kokku leppida kohapeal koolituse ja paigalduse. Kehtib 12-kuuline garantii koos eluaegse tehnilise toega.

Q5: kas masin sobib masstootmiseks?

V: Kahe teraga sünkroonne lõikamine, pneumaatiline kinnitus ja kontrollitud etteandesüsteem on mõeldud pidevaks tootmiseks kardinaseina tootmisrajatistes. Igakuine tootmisvõimsus tehasest on ligikaudu 50 komplekti.
