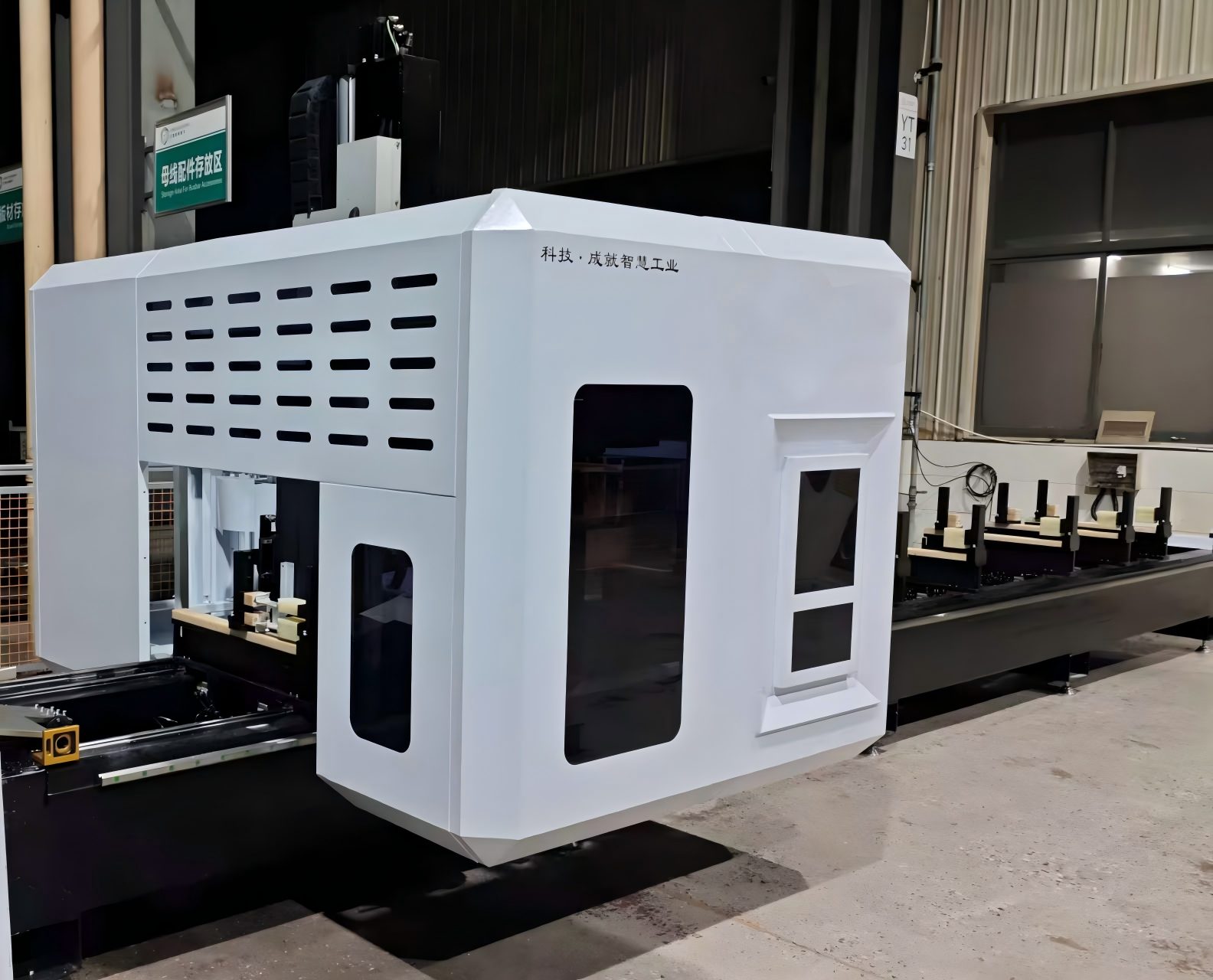

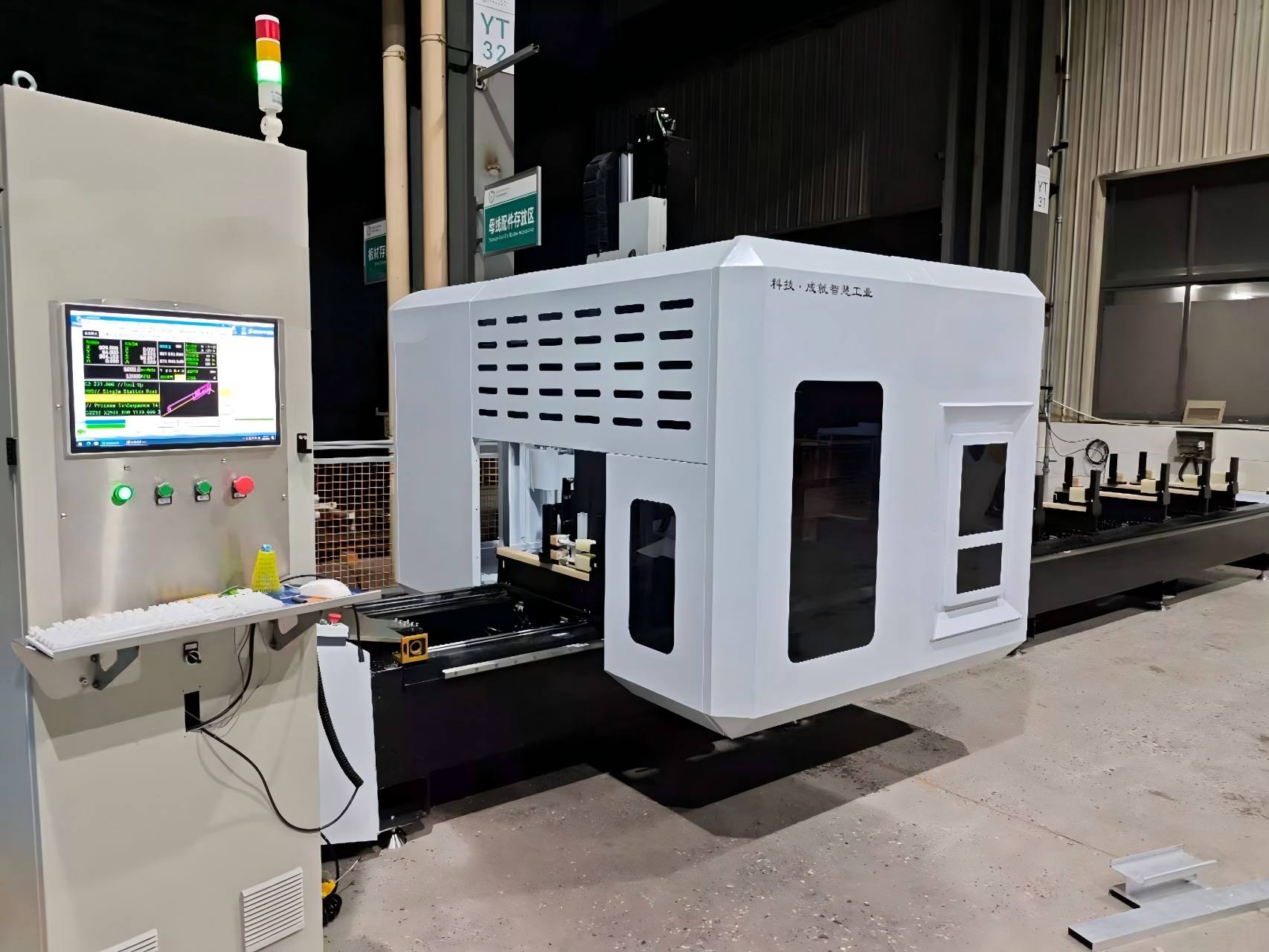

Kõrge jäikusega 5-teljeline tugikardinaprofiilide töötluskeskus

Meie suure jäikusega 5-teljeline pukk-töötlemiskeskus on spetsiaalselt loodud arhitektuurse kardina- ja fassaaditööstuse jaoks. See on suurepärane suureformaadiliste alumiiniumprofiilide, ühtsete kardinapaneelide ja keerukate geomeetriate töötlemisel ±0,05 mm positsioneerimistäpsusega. Mõeldud kiireks freesimiseks, puurimiseks, keermetamiseks ja lõikamiseks, parandab see oluliselt valmistamise efektiivsust, tagades samal ajal suurepärase pinnakvaliteedi. CE-sertifikaat koos igakülgse müügijärgse toega.

Põhifunktsioonid

• 5-teljeline samaaegne töötlemine – ideaalne keerukate fassaadigeomeetriate ja 3D-kontuuride jaoks.

  Raskeveokite pukkkonstruktsioon – kõrge jäikus ja suurepärane vibratsioonisummutus tagab pikaajalise täpsuse.

  Suureformaadiline töötlemisala – toetab ülegabariidilisi kardinaseinapaneele, muljone ja ahtripeegliid.

  Kiire spindel – optimeeritud alumiinium- ja terasprofiilide töötlemiseks.

  Automaatne tööriistavahetaja (ATC) – vähendab seisakuid ja suurendab tootlikkust.

  Kasutajasõbralik CNC-süsteem – ühildub tava CAD/CAM-tarkvaraga.

  Kohandatav konfiguratsioon – ülemaailmsetele töövõtjatele saadaval OEM/ODM-lahendused.




Tehnilised andmed

Kuidas see töötab

The5-teljeline kardinaseina töötluskeskustöötab liikuva portaaliga fikseeritud töölaua kohal. Operaator asetab alumiiniumist ekstrusiooni lauale ja aktiveerib pneumaatilise või hüdraulilise kinnituse. Eelkirjutatud G-koodi programm laaditakse Siemensi või OSAI juhtseadme kaudu. Pukk liigub mööda X-telge esimesse töötlusasendisse ja 5-teljeline pea viib spindli vajaliku nurga alla. RTCP kompenseerib pöörlevate liigutuste ajal automaatselt tööriista pikkuse nihked, nii et tööriista ots järgib programmeeritud rada täpselt. Selliseid toiminguid nagu puurimine, freesimine, keermestamine ja saagimine tehakse mitmel küljel ilma profiili lahti kinnitamata. Kui töötlemisjada ühes tsoonis lõpeb, liigub pukk järgmisesse või masin lülitub pendlirežiimi, võimaldades operaatoril valmis detaili maha laadida ja uue laadida, samal ajal kui töötlemine jätkub kõrvaloleval kinnitusel. Laastud eemaldatakse integreeritud konveieri abil.

Peamine rakendusala

Tüüpilised rakendused5-teljeline kardinaseina töötluskeskussisaldab:

1. Kõrghoonete ühtsed alumiiniumist kardinaseinad
2. Varjatud ja paljastatud raamiga klaasfassaadi ekstrusioonid
3. Kardinaseinte nurgavuugid ja erikujulised fassaadiprofiilid
4. Päikesetuba, katuseaken ja suured alumiiniumist akna- ja ukseprofiilid
5. Punkttoega klaasist kardina seina alumiiniumist tugiklambrid
6. Tööstuslikud alumiiniumfassaad ja dekoratiivsed terasseinaprofiilid
7. Lennunduses kasutatavad kerged alumiiniumprofiilid (ühilduvad erinevate valdkondadega)

Sobivad toorained: 6063 alumiiniumsulam, õõnsad ekstrusioonid, tahke alumiinium, õhukeseseinaline teras, PVC arhitektuursed profiilid.

Korduma kippuvad küsimused

1. Milliseid materjale saab see masin töödelda?

See on optimeeritud alumiiniumist kardinaseinaprofiilide jaoks ning toetab ka teras- ja komposiitfassaadimaterjale.

2. Kas see masin sobib ühendatud kardinatele?

Jah. Suur pukk-ulatus ja 5-teljeline võime muudavad selle ideaalseks ühtsete ja modulaarsete fassaadisüsteemide jaoks.

3. Kas töötlemisala saab kohandada?

Absoluutselt. X / Y / Z liikumist ja portaali laiust saab kohandada vastavalt projekti nõuetele.

4. Milliseid juhtimissüsteeme toetatakse?

Standardvalikute hulka kuuluvad Siemens, Fanuc ja OSAI, mis kõik ühilduvad peavoolu CAD/CAM-tarkvaraga.

5. Kas masin toetab automaatseid tootmisliine?

Jah. Seda saab pidevaks tootmiseks integreerida automaatsete peale- ja mahalaadimissüsteemidega.
