Täisautomaatne raskeveokite kardina seina sälgusaag

Ülevaade

Toote ülevaade

Heavy Duty kardina seina sälksaag on tugev tööstusliku kvaliteediga lõikemasin, mis on loodud alumiiniumist ja UPVC-st kardina seinaprofiilide ülitäpseks lõikamiseks. Mõeldud nõudlikesse tootmiskeskkondadesse, ühendab see jäiga konstruktsiooniraami täiustatud CNC-juhtimisega, et tagada korratav täpsus, puhtad lõiked ja pikaajaline töökindlus.

See masin, mis on konstrueeritud käsitlema keerulisi põiki- ja ahtri konfiguratsioone, ühtlustab kaubanduslike fassaadide, poe esipaneelide ja arhitektuursete alumiiniumkonstruktsioonide lõikamisprotsessi – vähendab märkimisväärselt käsitsitööd, säilitades samal ajal ühtlased ja jämevabad tulemused.

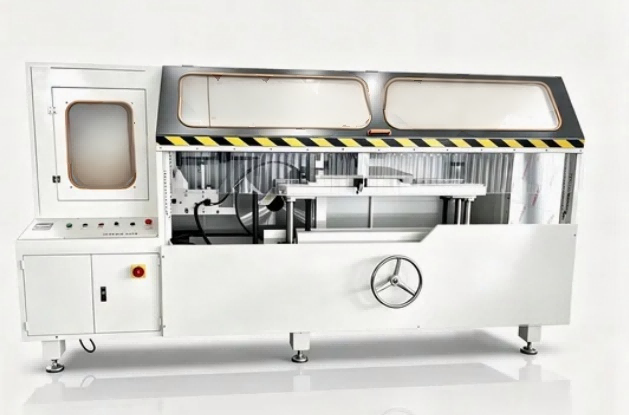

Tugev kardina seina lõikesaag



Põhifunktsioonid

1. CNC Servo Precision

Kõrge reageeringuga servoajam koos programmeeritava kontrolleriga tagab positsioneerimistäpsuse ±0,1 mm. Operaatorid saavad salvestada ja tagasi kutsuda mitu sälkprogrammi, et profiilitüüpide vahel kiiresti vahetada.

2. Raskeveokite jäik raam

Paksuseinalisest terasest ja pinget vähendavast töötlusest valmistatud masina kere talub vibratsiooni isegi pideva suure kiirusega töötamise ajal, tagades lõikekvaliteedi muutumise pärast vahetust.

3. Pneumaatiline kinnitussüsteem

Kahe toimega pneumaatilised silindrid tagavad anodeeritud või pulbervärvitud profiilide kindla ja pinnakindla kinnituse. Kiirvabastusfunktsioon minimeerib toorikutevahelise tsükliaja.

4. Mitme nurgaga sälkimine

Reguleeritavad lõikenurgad 0° kuni 90° sobivad erinevate kardina seinte geomeetriaga. Nurkade reguleerimist hallatakse korduvaks seadistamiseks digitaalse näidu või CNC-liidese kaudu.

5. Integreeritud kiibi ekstraheerimine

Sisseehitatud tolmu- ja laastukogumisport ühendub standardsete tööstuslike väljatõmbesüsteemidega, hoides tööala puhtana ja pikendades tera kasutusiga.

6. Intuitiivne HMI

Puuteekraaniga inimese-masina liides mitme keele toega (inglise, hispaania, vene, araabia). Visuaalne programmeerimine võimaldab operaatoritel sisestada sälkude mõõtmeid ilma spetsiaalse koolituseta.

Kuidas see töötab

1. Operaator asetab alumiiniumprofiili töölauale ja aktiveerib pneumaatilised klambrid, mis kinnitavad töödeldavat detaili nii vertikaalselt kui ka horisontaalselt.

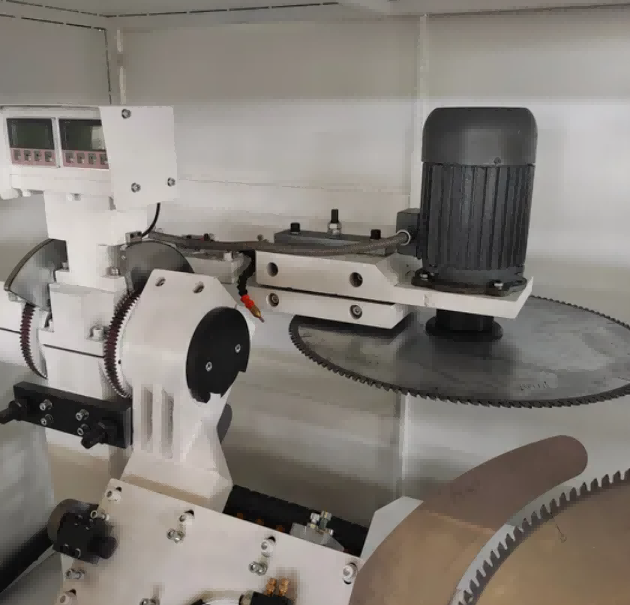

2. Soovitud lõikenurk seatakse magnetilise skaala digitaalkuva abil ja topeltsaelehed on paigutatud vastavalt ±45° vahemikku.

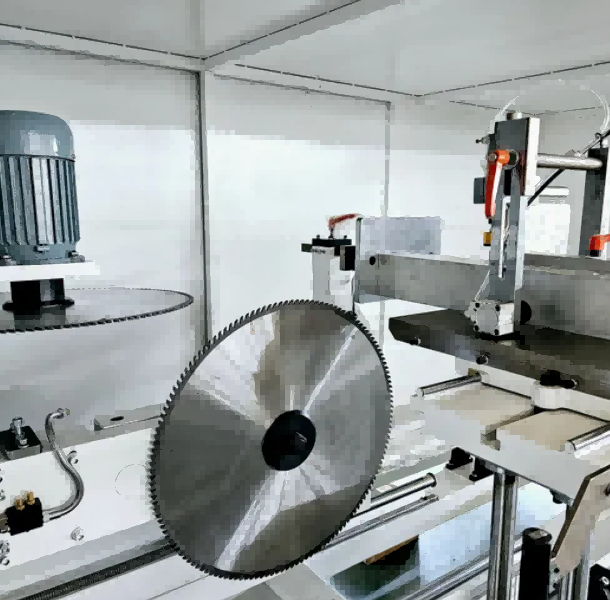

3. Hüdropneumaatiline etteandesüsteem nihutab pöörlevad lõiketerad kontrollitud kiirusega (0–3 m/min) profiili sisse, lõigates ühe käiguga sälgud, sooned või liitnurgad.
4. CNC-süsteem toetab CAD-graafika importi ja graafilist programmeerimist, võimaldades operaatoritel määrata sälkude mustreid, aukude asukohti ja pilu mõõtmeid otse kujundusfailidest.
5. Kolmeteljeline täisservomootori konfiguratsioon (X-, Y-, Z-teljed, mida juhivad hammaslatt ja kuulkruvid) võimaldab tõelist kolmeteljelist ühendust puurimiseks, soonte freesimiseks, ümarate aukude, erikujuliste aukude, võtmeaukude ja süvendite jaoks ühe kinnitusega.
6. Valikuline kolmepoolne klapptöölaud võimaldab töödelda profiili kolmel küljel ilma ümberpaigutamiseta, parandades keeruliste alumiiniumi väljapressimiste töötlemise tõhusust.
7. Pärast lõiketsükli lõppemist tõmbuvad terad tagasi, klambrid vabastatakse ja töödeldud profiil eemaldatakse.

KKK

K: Mis tüüpi profiile see masin töödelda saab?

V: See on mõeldud peamiselt alumiiniumist kardinaprofiilide jaoks, kuid saab hakkama ka UPVC ja õhukese seinaga terasest ekstrusiooniga sobivate labadega.

K: Kas koolitus on hinna sees?

V: Jah. Pakume teie operaatoritele kasutusjuhendeid, õppevideoid ja kaugvideokoolitust. Soovi korral on saadaval koolitus kohapeal.

K: Mis on garantiiaeg?

V: [12] kuud alates saatmiskuupäevast. Eluaegne tehniline tugi ja varuosade tarnimine omahinnaga.

K: Kas masinat saab integreerida automatiseeritud tootmisliinile?

V: Jah. Valikulised automaatsed etteande- ja mahalaadimissüsteemid on saadaval integreerimiseks ülesvoolu/allavoolu seadmetega.

K: Kuidas valida õige saeleht?

V: Pakume teie konkreetse profiilimaterjali ja seina paksuse põhjal soovitatud lõiketeri. Asendusterad on saadaval meie varuosade osakonnas.
