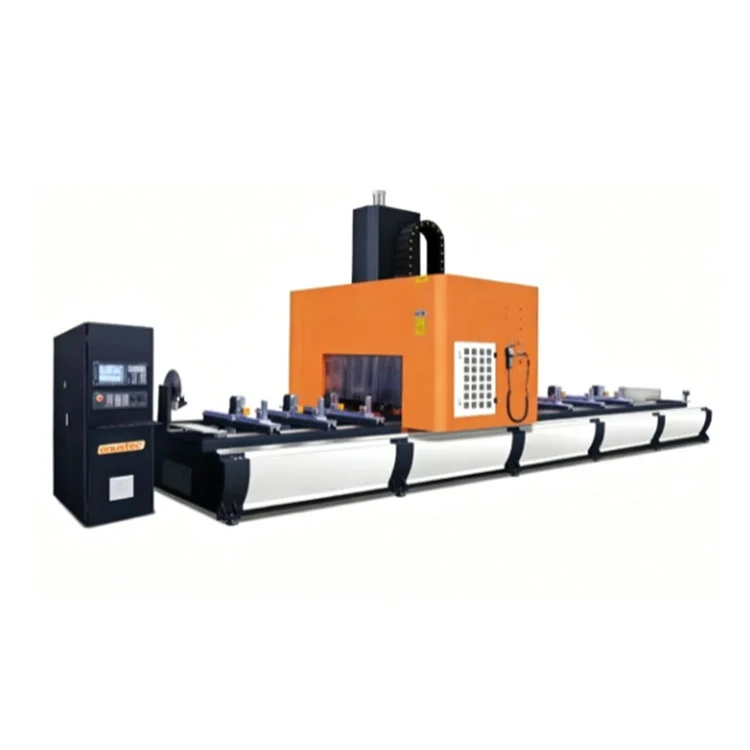

5-teljeline kardinaseina töötluskeskus

Toodetud Lebulang Machine'i poolt Hiinas Jinanis asuvas tehases – töötab alates 1996. aastast.5-teljeline kardinaseina töötluskeskusomab CE ja ISO 9001 sertifikaati ning tarnitakse otse tehasest koos OEM/ODM toega. See liikuva portaaliga 5-teljeline CNC-keskus töötleb pikki alumiiniumist kardinaprofiile ühe kinnitusega, teostades freesimist, puurimist, saagimist ja keermestamist mitmel pinnal. Kiire HSD-võll (12kW või 15kW, kuni 18000 p/min) ja 12 tööriistaga salv ning spetsiaalne saeterajaam (max 400 mm) võimaldavad automaatset tööriistavahetust. Siemens 828D või OSAI 5-teljeline juhtimine võimaldab RTCP-d, pendliga töötlemist ja automaatset tööriista mõõtmist. Standardne X-telje käik on 6500 mm, pikendatav kuni 9400 mm.

Põhifunktsioonid

• 5-teljeline samaaegne töötlemine:X-, Y-, Z-, A- ja C-teljed töötavad koos RTCP all, et hoida tööriista ots täpselt teel. Üks seadistus ulatub viie näo ja profiili otsani, välistades uuesti kinnitamise.
• Pika profiiliga võimsus:X-telje käik kuni 6500 mm standardvarustuses (7000 mm või 9400 mm valikuline) saab hakkama kogu pikkusega kardina seina väljapressimisega ilma ümberpaigutamiseta.

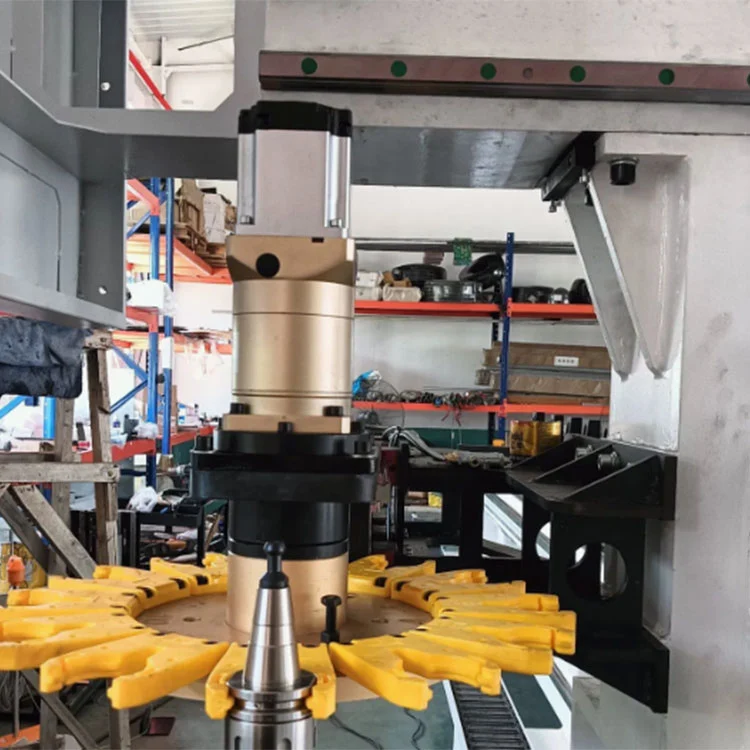

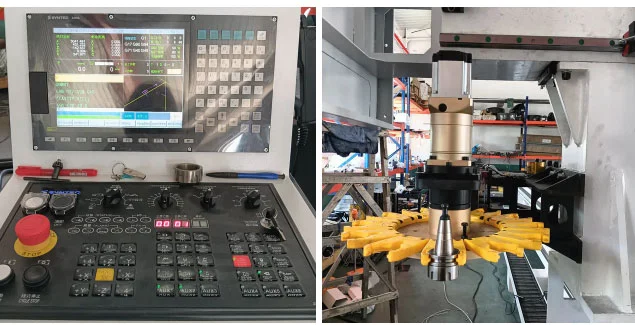

• Integreeritud saagimine ja freesimine:12 asendiga tööriistamagasin ja külgnev saeterajaam (Φ400 mm) lülitub automaatselt ühe programmi raames otsfreeside, puuride, kraanide ja ketassae vahel.
• HSD spindel:12kW või 15kW õhkjahutusega mootor tagab kiirused vahemikus 0 kuni 18000 p/min, mis sobib alumiiniumsulamitele ja õhukeseseinalistele terasprofiilidele.
• Täpsus ja korratavus:Lineaarsed juhikud ja servoajamiga kuulkruvid tagavad ±0,01 mm positsioneerimise ja ±0,005 mm korratavuse, mis vastavad ühendatud kardina seintele nõutavatele tihedatele vuukide tolerantsidele.
• Pendli töö:Juhtseade toetab pendlirežiimi – ühe tooriku töötlemine, samal ajal kui operaator laadib teise eraldi kinnitustsooni, vähendades tühikäiguaega.

Tehnilised andmed

Kuidas see töötab

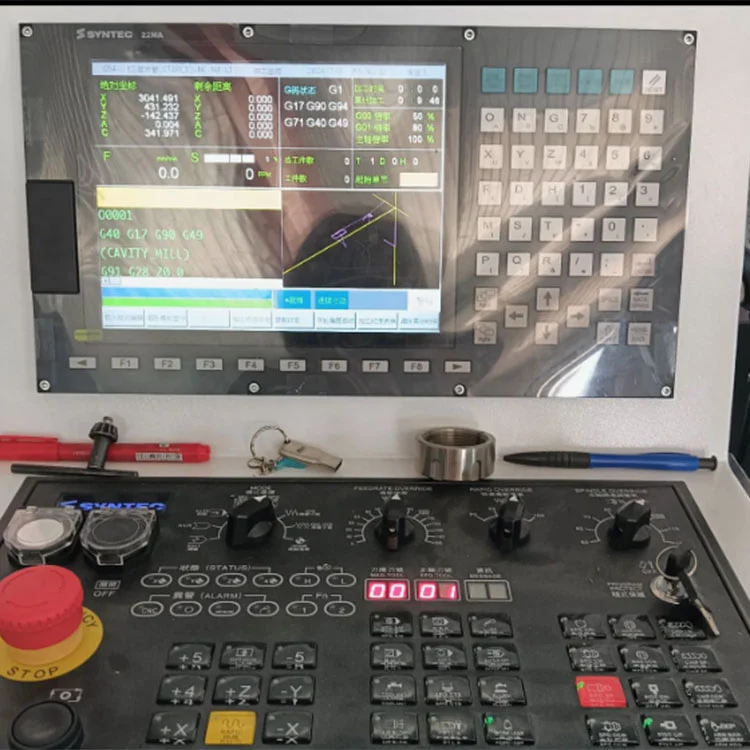

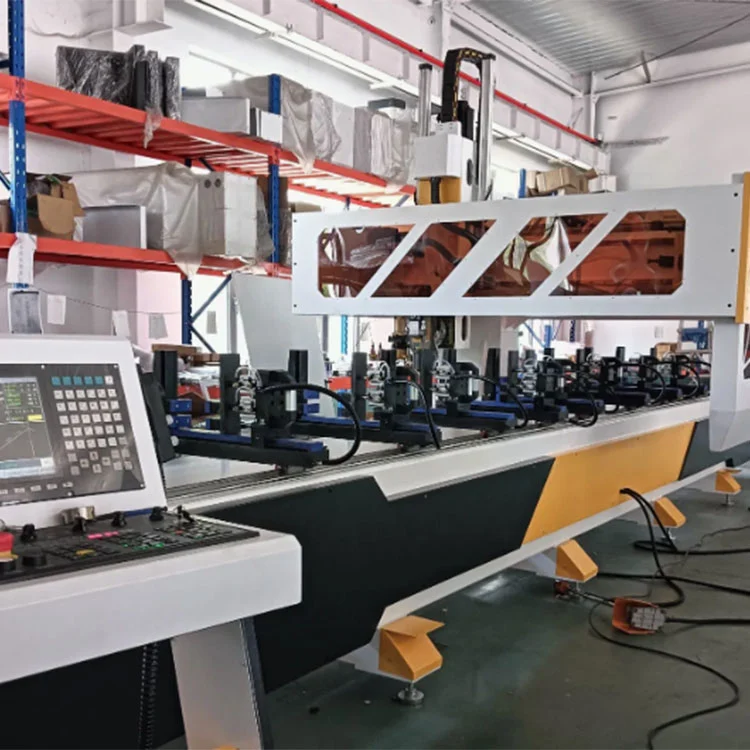

The5-teljeline kardinaseina töötluskeskustöötab liikuva portaaliga fikseeritud töölaua kohal. Operaator asetab alumiiniumist ekstrusiooni lauale ja aktiveerib pneumaatilise või hüdraulilise kinnituse. Eelkirjutatud G-koodi programm laaditakse Siemensi või OSAI juhtseadme kaudu. Pukk liigub mööda X-telge esimesse töötlusasendisse ja 5-teljeline pea viib spindli vajaliku nurga alla. RTCP kompenseerib pöörlevate liigutuste ajal automaatselt tööriista pikkuse nihked, nii et tööriista ots järgib programmeeritud rada täpselt. Selliseid toiminguid nagu puurimine, freesimine, keermestamine ja saagimine tehakse mitmel küljel ilma profiili lahti kinnitamata. Kui töötlemisjada ühes tsoonis lõpeb, liigub pukk järgmisele või masin lülitub pendlirežiimi, mis võimaldab operaatoril valmis detaili maha laadida ja uue laadida, samal ajal kui töötlemine jätkub kõrvaloleval kinnitusel. Laastud eemaldatakse integreeritud konveieri abil.

Peamine rakendusala

Tüüpilised rakendused5-teljeline kardinaseina töötluskeskussisaldab:

1. Kõrghoonete ühtsed alumiiniumist kardinaseinad
2. Varjatud ja paljastatud raamiga klaasfassaadi ekstrusioonid
3. Kardinaseinte nurgavuugid ja erikujulised fassaadiprofiilid
4. Päikesetuba, katuseaken ja suured alumiiniumist akna- ja ukseprofiilid
5. Punkttoega klaasist kardina seina alumiiniumist tugiklambrid
6. Tööstuslikud alumiiniumfassaad ja dekoratiivsed terasseinaprofiilid
7. Lennunduses kasutatavad kerged alumiiniumprofiilid (ühilduvad tööstusharude vahel)

Sobivad toorained: 6063 alumiiniumsulam, õõnsad ekstrusioonid, tahke alumiinium, õhukeseseinaline teras, PVC arhitektuursed profiilid.

KKK

K: Kuidas oma masinat kasutada?

V: Iga masin läbib enne saatmist tehases testimise ja reguleerimise. Saadaval on põhjalik videojuhend ja kirjalik dokumentatsioon. Seadistusküsimuste ja tõrkeotsingu jaoks on saadaval ka kaugtugi.

K: Mis on tarneaeg?

V: Tootmine võtab tavaliselt 15–25 tööpäeva pärast tagatisraha laekumist.

K: Mis on maksetingimused?

V: T / T 30% tagatisraha tellimuse kinnitamisel, ülejäänud 70% saldo tuleb tasuda enne saatmist.

K: Kas olete tehas või kaubandusettevõte?

V: Lebulang Machine on tootja, kellel on Hiinas Jinanis oma tootmisüksus. Pakume ka täiendavat ukse- ja aknavarustust ühe peatuse teenindamiseks.

K: Kuidas on teie töökojas võimekus?

V: Meie aastane tootmisvõimsus ületab 800 masinat.
