5-teljeline CNC akna- ja ukseprofiili lõikesaag

22,5°--135° alumiiniumist kapi raami omadused ja eelised

1. 5-teljeline CNC intelligentne juhtimissüsteem

• Varustatud tööstusliku CNC kontrolleriga jaharjadeta servomootoridkõigi 5 telje jaoks, tagades sujuvad, täpsed ja korratavad liigutused.
• 15-tolline puutetundlik ekraankasutajasõbraliku liidesega: programmeerige nurgad, pikkused ja lõikerežiimid minutites; toetab USB/LAN andmeedastust.
• Sisseehitatudautomaatne kompensatsioonpikkuse ja nurga vigade jaoks, välistades käsitsi reguleerimise ja vähendades materjali raiskamist.

2. Võrratu nurga mitmekülgsus (22,5°--135°)

• Horisontaalne pöörlemine: 22,5° (väljapoole) kuni 135° (sissepoole) piiramatute kaldenurga kombinatsioonide jaoks.
• Vertikaalne kalle: 45°--90° kaldlõike jaoks, mis võimaldab ühe käiguga keerukat 2D liitnurga lõikamist.
• Ideaalne jaoksalumiiniumist kapiraami nurgad, ukseraami kaldenurgad ja kohandatud arhitektuursed profiilid.

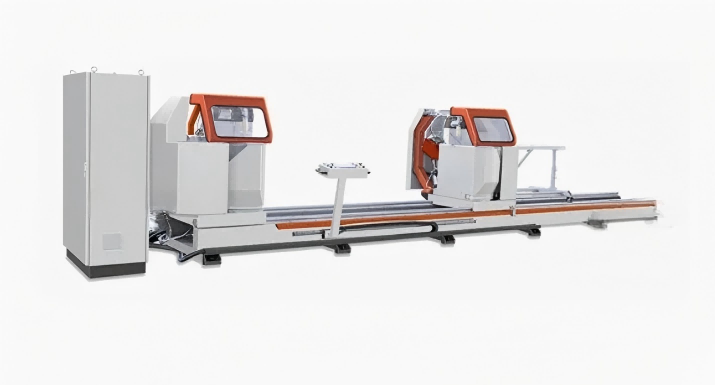

3. Kahepealine suure tõhususega lõikamine

• Kaks sõltumatut lõikepead (fikseeritud vasak, mootoriga parem) koossünkroonne või individuaalne töö.
• Max lõikepikkus:6000 mm; käsitleb suuri alumiiniumprofiile kapiraamide ja kardina seinte jaoks.
• Üleskäigu lõiketsükkelradiaalse ettenihkega: kombineerib pöörlevaid ja lineaarseid liikumisi maksimaalse lõikevõimsuse saavutamiseks.

Põhifunktsioonid

Täielik kontroll saepea pöörlemise, kallutamise ja profiili positsioneerimise üle välistab käsitsi reguleerimise, tagades ühtse täpsuse keeruliste nurkade lõikes.

Võrratu lõiketäpsus

Saavutab ±0,1 mm positsioonitäpsuse, pakkudes tipptasemel arhitektuuriprojektide jaoks täiuslikke kald-, kald- ja liitlõikeid.

Intelligentne CNC liides

Kasutajakeskne puutetundliku ekraaniga juhtimissüsteem lihtsustab programmeerimist, salvestab lõikemustrid ja vähendab operaatori treeninguaega.

Suurepärane pinnaviimistlus

Kiired karbiidist otstega terad koos vibratsiooni summutava konstruktsiooniga toovad puhtad ja jämevabad lõiked, mis ei vaja teisest töötlemist.

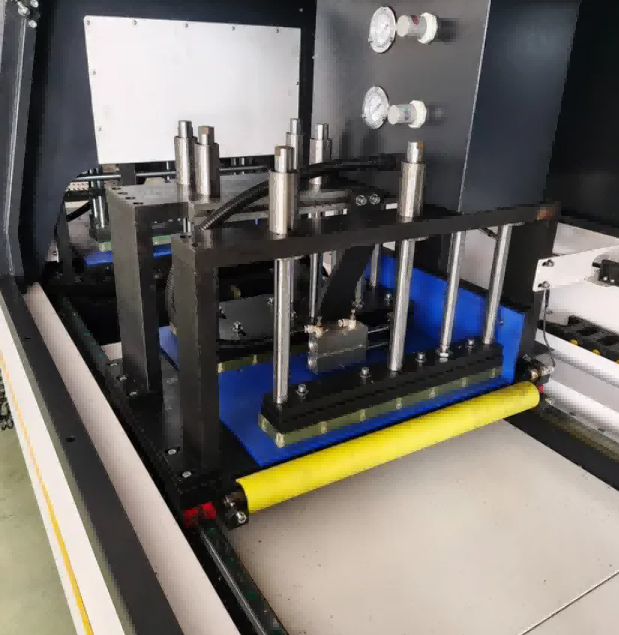

Tugev pneumaatiline kinnitus

Mitmepunktiline kinnitus kinnitab profiilid lõikamise ajal kindlalt, minimeerides vibratsiooni ja suurendades ohutust.

Raskeveokite tööstuslik ehitus

Tugevdatud terasraam ja korrosioonivastane kate tagavad pikaajalise stabiilsuse isegi suuremahulistes tootmiskeskkondades.

Tõhususe tagamiseks optimeeritud

Automatiseeritud töövood ja kiired lõiketsüklid suurendavad oluliselt igapäevast toodangut, vähendades samal ajal materjali raiskamist.



22,5°--135° Alumiiniumist kapiraam

5-teljeline CNC-saag 22,5°--135° alumiiniumist korpuse raami tehnilised parameetrid

• ☆ Toitepinge: 380V±10% 50Hz±2% kolmefaasiline neljajuhtmeline süsteem
• ☆ saagimismootori võimsus: 3kW 2800rpm
• ☆ Töörõhk: 0,6 ~ 0,8 MPa
• ☆ Saelehe tehnilised andmed: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Saetera nurk: 45° ~ 90° suvaline nurk
• ☆ Laua pöördenurk: 45 ° ~ 135 ° suvaline nurk
• ☆ Lõikeosa vahemik: 200 mm × 200 mm (lõikenurk 90°, laius × kõrgus, vt lõikeosa vahemikku)
• ☆ Lõikepikkus: 700mm ~ 5000mm (90°)
• ☆ Tera etteandekiirus: 0–3 m/min
• ☆ Lõikepinna karedus: ≤ Ra12,5μm

KKK

Q1: Milliseid materjale saab see masin töödelda?

V: See on optimeeritud alumiinium-, UPVC- ja komposiitprofiilide jaoks. Terase või roostevaba terase puhul võtke meiega ühendust spetsiaalse mudeli saamiseks.

Q2: Kas lõikeprogramme saab salvestada ja uuesti kasutada?

V: Jah, CNC-süsteem võimaldab piiramatult lõikemustreid salvestada, võimaldades korduvate tellimuste kiiret tagasivõtmist.

Q3: Kas operaatori koolitust pakutakse?

V: Jah. Sujuva käivitamise tagamiseks pakume üksikasjalikke juhendeid, õppevideoid ja kaugkoolitusi.

Q4: Mis on tüüpiline tarneaeg?

V: Standardmasinad nõuavad 15–25 tööpäeva. Kohandatud CNC-süsteemide jaoks võib kuluda 25–35 tööpäeva.
