Ülitäpne CNC ketassaag tööstuslikele alumiiniumprofiilidele

Tehnilised andmed

Kuidas saag töötab

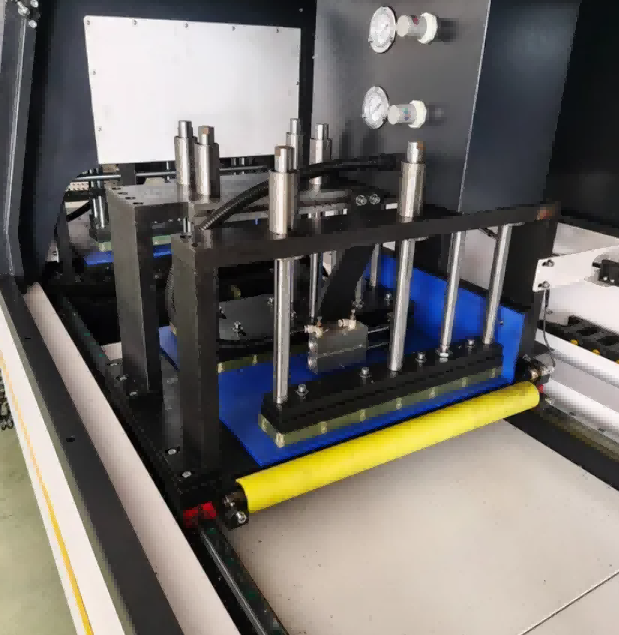

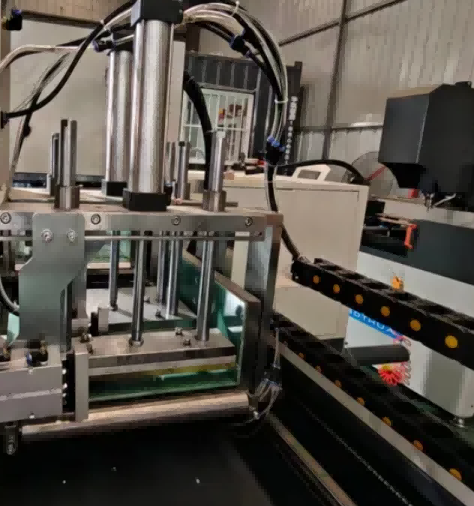

TheCNC ketassaag tööstuslikele alumiiniumprofiilideletöötab servoajamiga etteanneteljega, mis positsioneerib profiili saelehe alla vastavalt puuteekraanile sisestatud pikkusele. Operaator laadib alumiiniumist ekstrusiooni sisendrulli lauale, valib mälust lõikeprogrammi või sisestab uued mõõtmed ja käivitab tsükli. Pneumaatilised klambrid haarduvad nii vertikaalselt kui ka horisontaalselt, et hoida profiili vastu võrdluspiire. Saepea, mis on varustatud gaasi-vedeliku summutussilindriga, laskub kontrollitud etteandekiirusega läbi materjali, et saada ruudukujuline, jämevaba lõige. Pihustatud lõikevedeliku pihusti jahutab lõiketera ja töödeldavat detaili lõikamise ajal. Pärast tera tagasitõmbumist klambrid vabanevad ja servo etteanne viib profiili järgmisse lõikeasendisse. Standardkonfiguratsioonis lõikab 90° ja ±45°. Valikulise CNC-nurgamooduliga pöörleb saepea programmi juhtimisel mis tahes nurga all vahemikus 22,5° kuni 157,5°.

Põhifunktsioonid

±0,1 mm lõiketäpsus – servo-juhitav etteanne tagab erakordse korratavuse.

Täisautomaatne tsükkel – integreeritud automaatne laadimine, kinnitamine, lõikamine ja mahalaadimine.

Heavy Duty Frame – pingevaba keevitatud teraskonstruktsioon vähendab vibratsiooni ja pikendab tera eluiga.

Burr-free lõikamine – tera optimeeritud kiirus ja udujahutussüsteem vähendavad järeltöötlust.

Paindlik nurga lõikamine – standardne 45° / 90°; kohandatud nurgad saadaval nõudmisel.

Kasutajasõbralik CNC-liides – intuitiivne puuteekraaniga HMI kiireks seadistamiseks ja minimaalseks treenimiseks.

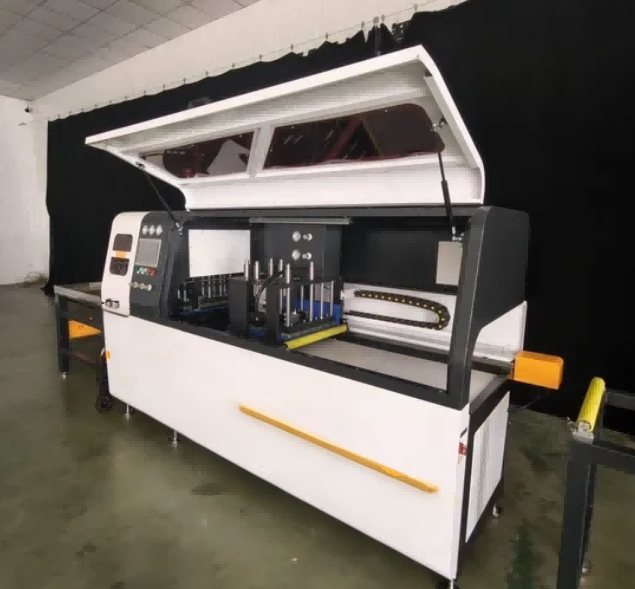

Ohutus ennekõike – täielikult suletud kaitse koos turvalukustuste ja CE-nõuetele vastava elektrikilbiga

Tööprotsess

Automaatne laadimine – profiilid laaditakse rullkonveieri või automaatlaaduri kaudu.

Täpne positsioneerimine – servoajamiga etteanne tagab täpse lõikepikkuse.

Turvaline kinnitus – Pneumaatilised/hüdraulilised klambrid hoiavad profiile kindlalt.

Kiire lõikamine – CNC-juhitud saepea teeb puhtad ja täpsed lõiked.

Laastude eemaldamine ja jahutamine – integreeritud jahutus ja laastukonveier hoiavad tööruumi puhtana.

CNC ketassaag tööstuslikele alumiiniumprofiilidele Valikulised täiendusmoodulid

1. Nullsaba lõikestruktuur (jääkasaba ≤5 mm, kõrge materjalikasutus)
2. Automaatne peale- ja mahalaadimisrullkonveierliin 6 m pikkustele profiilidele
3. CNC suvalise nurga lõikemoodul (22,5°--157,5°)
4. Suure mahutavusega laastude tolmukoguja
5. IoT kaugdiagnostika ja andmete statistika moodul
6. Komplekti mitmeosaline sünkroonne kinnitusseade
7. Kohandatud pikendatud söötmiskäik kuni 12000 mm

Vastavus ja tugi

Vastavus: CE / ISO 9001 sertifitseeritud tootmisprotsess

Müügijärgne tugi: Kaugkäivitamine, videotehniline tugi ja varuosade tarnimine

Garantii: 12-kuuline standardgarantii (pikendatav)

Kohandamine: OEM/ODM-teenused on saadaval profiili suuruse ja automatiseerimise taseme jaoks

KKK

Q1: Milliseid profiile saab see CNC saag lõigata?

V: See on mõeldud tööstuslikele alumiiniumprofiilidele, sealhulgas akna-/ukseosadele, kardinatele ja päikesepaneelidele. Suuremate ekstrusioonide jaoks on saadaval kohandatud lahendused.

Q2: kas masin on täisautomaatne?

V: Jah. See toetab automaatset söötmist, kinnitamist, lõikamist ja mahalaadimist, vajades ainult ühte operaatorit.

K3: Kas saab lõigata ka muude nurkade all kui 90°?

V: Jah. Standardmudelid toetavad 45° ja 90°; soovi korral on saadaval kohandatud nurga lõikamine.

Q4: Mis on lõikamise täpsus?

V: Söötmise täpsus on ±0,1 mm, tagades masstootmise suure korratavuse.
