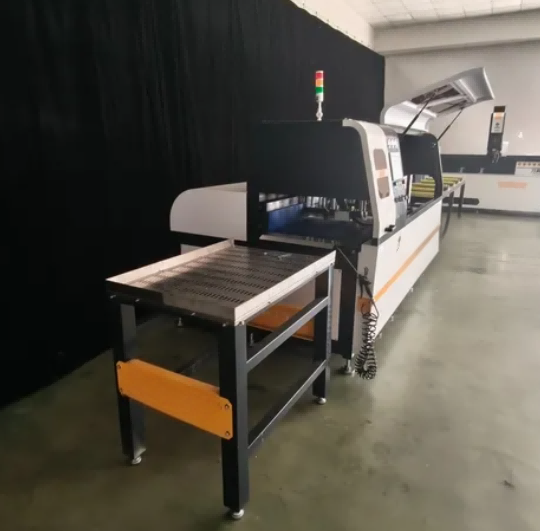

Kõrge täpsusega CNC ketassaag tööstuslikele alumiiniumprofiilidele

Tehnilised andmed

Kuidas saag töötab

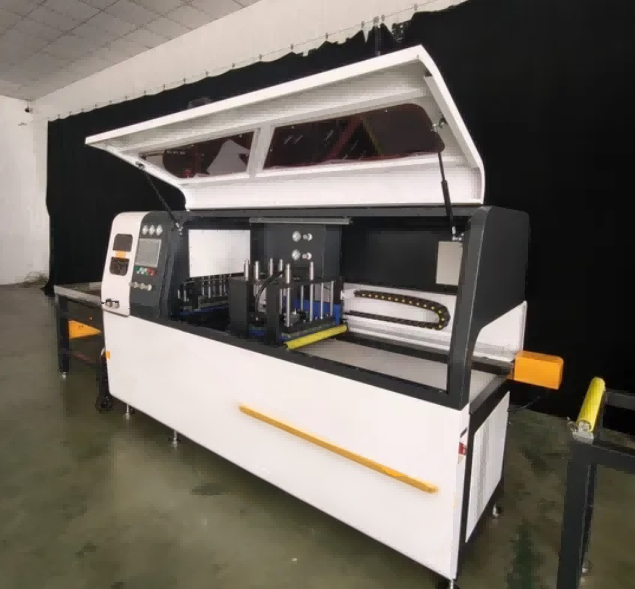

TheCNC ketassaag tööstuslikele alumiiniumprofiilideletöötab servoajamiga etteanneteljega, mis positsioneerib profiili saelehe alla vastavalt puuteekraanile sisestatud pikkusele. Operaator laadib alumiiniumist ekstrusiooni sisendrulli lauale, valib mälust lõikeprogrammi või sisestab uued mõõtmed ja käivitab tsükli. Pneumaatilised klambrid haarduvad nii vertikaalselt kui ka horisontaalselt, et hoida profiili vastu võrdluspiire. Saepea, mis on varustatud gaasi-vedeliku summutussilindriga, laskub kontrollitud etteandekiirusega läbi materjali, et saada ruudukujuline, jämevaba lõige. Pihustatud lõikevedeliku pihusti jahutab lõiketera ja töödeldavat detaili lõikamise ajal. Pärast tera tagasitõmbumist klambrid vabanevad ja servo etteanne viib profiili järgmisse lõikeasendisse. Standardkonfiguratsioonis lõikab 90° ja ±45°. Valikulise CNC-nurgamooduliga pöörleb saepea programmi juhtimisel mis tahes nurga all vahemikus 22,5° kuni 157,5°.

Põhifunktsioonid

Täisautomaatne töö – automaatne materjali etteandmine, kinnitamine ja saagimine tagab maksimaalse efektiivsuse.

Tugev konstruktsioon – tugevdatud masinaraam minimeerib vibratsiooni ja tagab pikaajalise stabiilsuse.

Burr-Free Technology – tera optimeeritud kiirus ja jahutussüsteem vähendavad jäsemete teket ja sekundaarset töötlemist.

Kasutajasõbralik CNC-liides – intuitiivne puuteekraani juhtimine kiireks seadistamiseks ja lihtsaks kasutamiseks.

Paindlikud lõikenurgad – toetab 45°, 90° ja kohandatud nurga lõikamist mitmekülgseks kasutamiseks

CNC ketassaag tööstuslike alumiiniumprofiilide jaoks Standardtarvikud

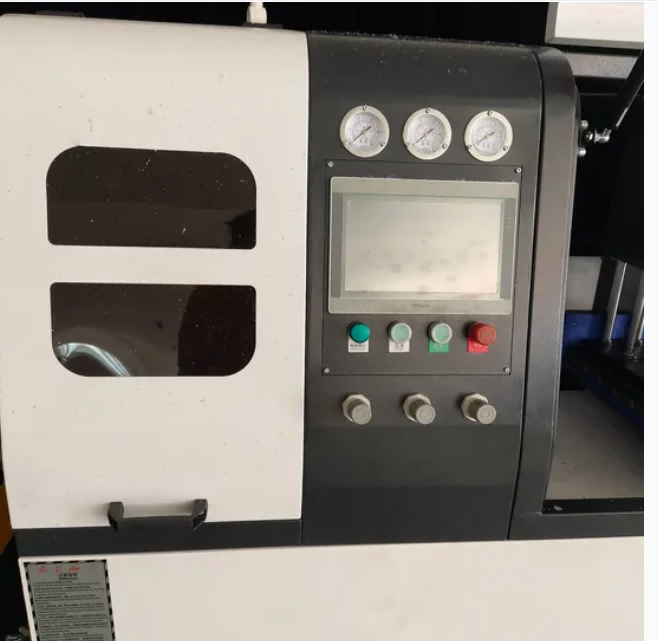

1. CNC servo söötmise juhtimissüsteem + 10-tolline mitmekeelne puuteekraan
2. Imporditud volframkarbiidist ketassaeleht alumiiniumile
3. Gaasi-vedeliku summutav lõikepeakomplekt
4. Kahekordne pneumaatiline automaatne kinnitusseade pehmete kriimustusvastaste lõugadega
5. Automaatne jahutusmäärde tsirkulatsioonisüsteem
6. Täielikult suletud turvatera kaitsekate
7. Alumiiniumlaastude tolmu kogumise torustik
8. Hädaseiskamisnupp, kokkupõrkekaitseandur
9. Täielik ingliskeelne kasutus- ja hooldusjuhend, varuosade tööriistakomplekt

CNC ketassaag tööstuslikele alumiiniumprofiilidele Valikulised täiendusmoodulid

1. Nullsaba lõikestruktuur (jääkasaba ≤5 mm, kõrge materjalikasutus)
2. Automaatne peale- ja mahalaadimisrullkonveierliin 6 m pikkustele profiilidele
3. CNC suvalise nurga lõikemoodul (22,5°--157,5°)
4. Suure mahutavusega laastude tolmukoguja
5. IoT kaugdiagnostika ja andmete statistika moodul
6. Komplekti mitmeosaline sünkroonne kinnitusseade
7. Kohandatud pikendatud söötmiskäik kuni 12000 mm

Rakenduse stsenaariumid

Alumiiniumist akna- ja ukseprofiilid

Kardinaseina ja fassaadisüsteemid

Päikesepaneeli raami lõikamine

Tööstuslikud alumiiniumi ekstrusioonid

Raudteetransiit ja autode alumiiniumosad

Mööbli ja jahutusradiaatori profiilid

Meie Teenus

1. Minimaalne üheaastane garantii alates kasutuselevõtu kuupäevast.
2. Tasuta konsultatsioon enne, müügi ajal ja pärast müüki.
3. Tasuta projekti planeerimine ja küljendus.
4. Tasuta seadmete silumine, kuni kõik funktsioonid töötavad ettenähtud viisil.
5. Tasuta pikamaaveokorralduse koordineerimine.
6. Tasuta koolitus seadmete kasutamise ja hoolduse kohta.
7. Üheaastane täielik garantii ja eluaegne hooldusteenus.
