CNC ketassaag tööstuslikele alumiiniumprofiilidele

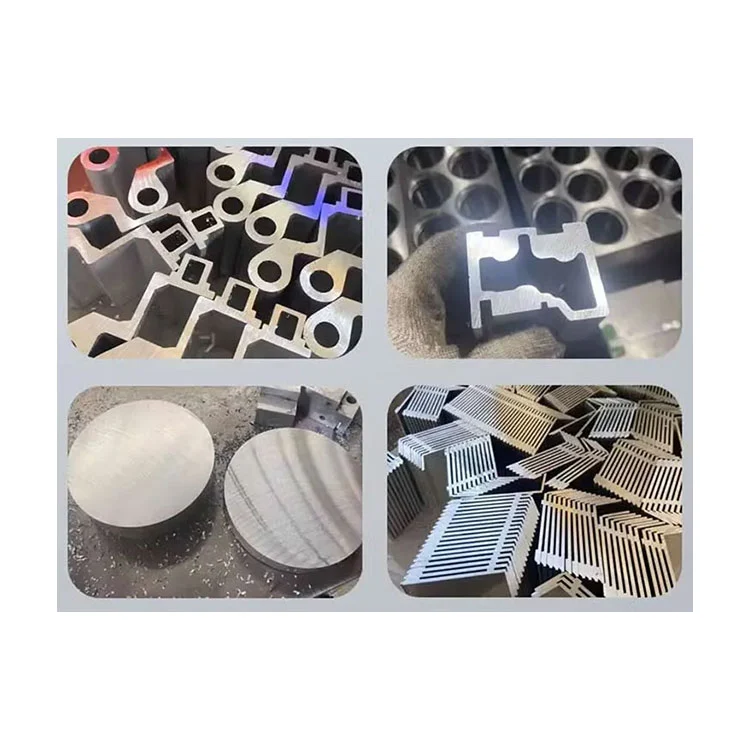

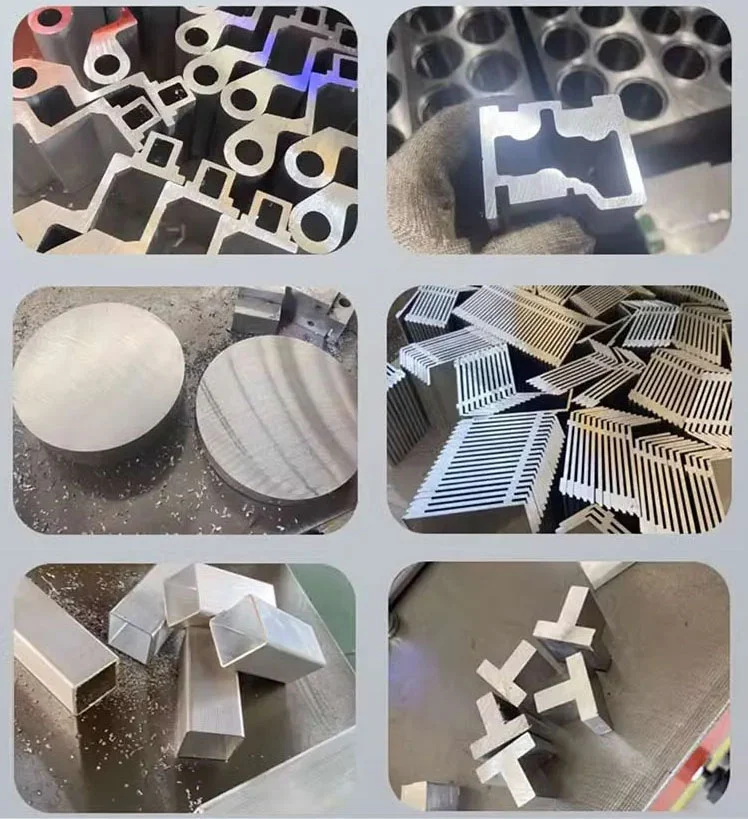

Meie Lebulang kaubamärgi CNC ketassaag tööstuslikele alumiiniumprofiilidele, mis on varustatud täieliku servo-CNC juhtimissüsteemiga + kiire karbiidist ketassae teraga, see masin lõpetab automaatse söötmise, fikseeritud pikkusega positsioneerimise, 45°/90° kaldelõike ja automaatse tühjenemise ühe töövooga. Lõiketaluvus on kontrollitud ±0,1 mm piires, sile jämevaba osa ilma teisese poleerimiseta, suurendab töökoja toodangut 120% ja vähendab alumiiniumijäätmete kadu üle 15%. Meie Jinani tehas loodab teiega koostööd teha.

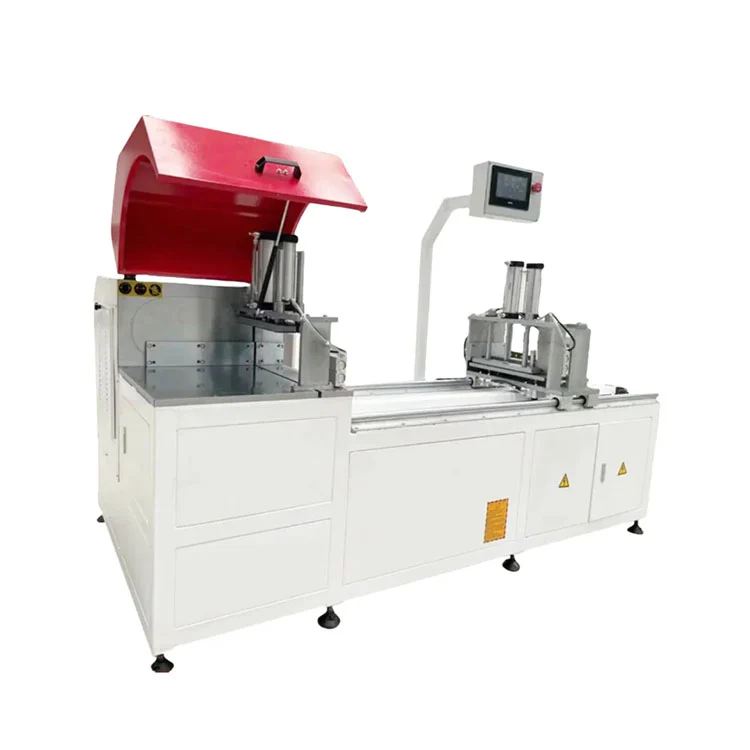

TheCNC ketassaag tööstuslikele alumiiniumprofiilideleon toodetud Lebulang Machine'i Hiinas Jinanis, mis on alumiiniumi ja PVC töötlemisseadmeid tootnud alates 1996. aastast. Saag tarnitakse otse tehasest ja seda saab konfigureerida vastavalt OEM-i ja ODM-i spetsifikatsioonidele. See on täielikult servoajamiga CNC-saag, mis on saadaval kolme tera läbimõõduga – Φ455 mm, Φ500 mm ja Φ550 mm – koos peamootoriga, mille nimivõimsus on 5,5 kW või 7,5 kW. X-telje etteande abil saab standardkonfiguratsioonis lõigata profiile vahemikus 350 mm kuni 6500 mm, lisavarustusena on saadaval pikem käik. Maksimaalne lõikeristlõige on 210 mm lai ja 320 mm kõrge. Standardsed lõikenurgad on 90° ja ±45° kaldlõiked ning valikuline CNC suvalise nurga moodul, mis katab 22,5° kuni 157,5°. Positsioneerimistäpsus on määratud ±0,05 mm. Saagi juhitakse imporditud 10-tollise puuteekraaniga PLC kaudu ning pneumaatilised klambrid kinnitavad tooriku lõikamise ajal nii vertikaalselt kui ka horisontaalselt.
Tehnilised andmed
| Üksus | Standardne CNC ketassae mudeli parameeter (kohandatav) |
| Mudel | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 CNC ketassaag tööstuslikele alumiiniumprofiilidele |
| Juhtrežiim | Täielik servo CNC automaatjuhtimine |
| Saetera läbimõõt | Φ455mm / Φ500mm / Φ550mm (valikuline) |
| Peamine spindli võimsus | 5,5 kW / 7,5 kW kiire mootor |
| Spindli pöörlemiskiirus | Reguleeritav 2800rpm |
| Max söötmise lõikepikkus | 350 mm - 6500 mm (saadaval kohandatud pikem sõit) |
| Max lõikeristlõige | 210 mm (L) × 320 mm (K) |
| Standardne lõikenurk | 90°, ±45° kaldenurk |
| Positsioneerimise täpsus | ±0,05 mm |
| Korduv lõikamise tolerants | ≤±0,1 mm |
| Kinnitusrežiim | Topeltpneumaatilised vertikaalsed + horisontaalsed klambrid |
| Õhu töörõhk | 0,5-0,8 MPa |
| CNC süsteem | Imporditud PLC + 10-tolline puuteekraan |
| Jahutussüsteem | Automaatne pihustatud lõikevedeliku määrimine |
| Masina kogukaal | 1200–1800 kg |
| Sertifitseerimine | CE, ISO9001 |
| Kohandatud pinge | 380V/415V/220V ülemaailmsetele turgudele |
Kuidas saag töötab
TheCNC ketassaag tööstuslikele alumiiniumprofiilideletöötab servoajamiga etteanneteljega, mis positsioneerib profiili saelehe alla vastavalt puuteekraanile sisestatud pikkusele. Operaator laadib alumiiniumist ekstrusiooni sisendrulli lauale, valib mälust lõikeprogrammi või sisestab uued mõõtmed ja käivitab tsükli. Pneumaatilised klambrid haarduvad nii vertikaalselt kui ka horisontaalselt, et hoida profiili vastu tugipiire. Saepea, mis on varustatud gaasi-vedeliku summutussilindriga, laskub kontrollitud etteandekiirusega läbi materjali, et saada ruudukujuline, jämevaba lõige. Pihustatud lõikevedeliku pihusti jahutab lõiketera ja töödeldavat detaili lõikamise ajal. Pärast tera tagasitõmbumist klambrid vabanevad ja servo etteanne viib profiili järgmisse lõikeasendisse. Standardkonfiguratsioonis lõikab 90° ja ±45°. Valikulise CNC-nurgamooduliga pöörleb saepea programmi juhtimisel mis tahes nurga all vahemikus 22,5° kuni 157,5°.
Põhikomponendid
- Servo etteandetelg:Vahelduvvoolu servomootor juhib profiili positsioneerimiseks X-telje kuulkruvi. Positsioneerimistäpsus on ±0,05 mm, korduva lõikamise tolerantsiga ±0,1 mm. Standardsed etteandekäigu käepidemed lõikavad pikkused 350 mm kuni 6500 mm.
- Saepea kokkupanek:5,5 kW või 7,5 kW mootor käitab volframkarbiidist ketassaelehte kiirusel 2800 p/min. Gaasi-vedeliku summutussilinder juhib vertikaalset etteandekiirust, et see vastaks materjali paksusele ja tera koormusele.

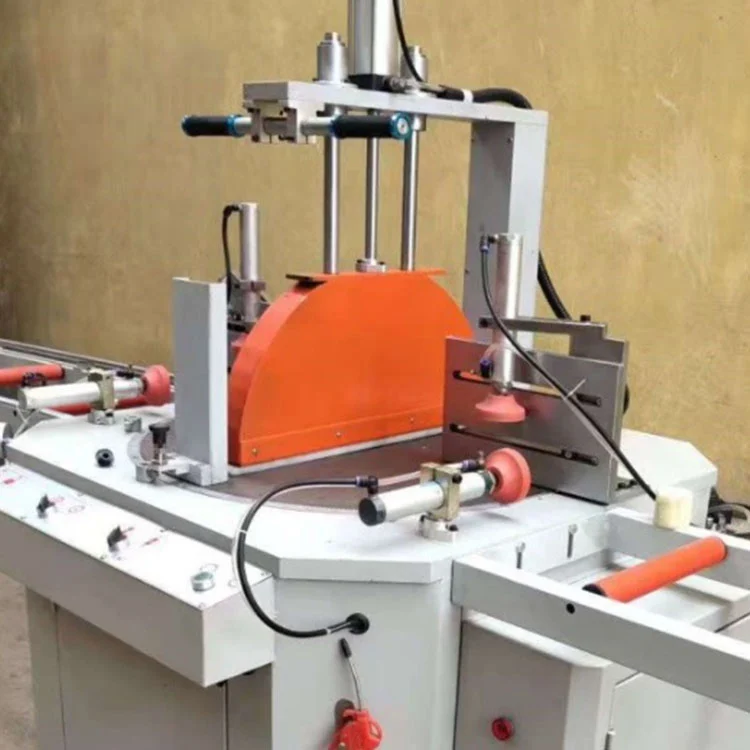

- Pneumaatiline kinnitussüsteem:Topelt- ja horisontaalsed pehmete lõugadega klambrid hoiavad profiili vastu tagumist piirdeaeda ja lauda. Pingutusjõudu saab reguleerida õhurõhuregulaatori abil vahemikus 0,5–0,8 MPa.
- CNC-kontroller ja puuteekraan:Imporditud PLC, mis on ühendatud 10-tollise mitmekeelse puuteekraaniga, tegeleb programmide salvestamise, pikkuse sisestamise, nurga valimise ja tsükli juhtimisega. Programmi edastamiseks toetatakse USB- ja võrguühendust.

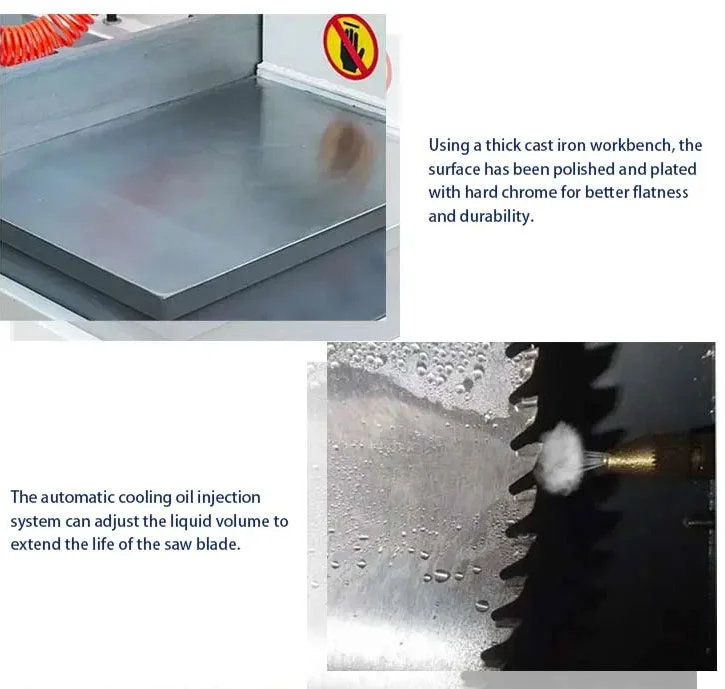

- Jahutusmäärdesüsteem:Automaatne pihustatud lõikevedeliku süsteem rakendab terale ja lõiketsoonile määrdeaine udu. See vähendab hõõrdumist, pikendab tera eluiga ja aitab luua puhta lõikepinna.
- Turvaümbris:Lõikeala katab täielikult suletud terakaitse. Hädaseiskamisnupp ja kokkupõrkekaitseandur peatavad masina, kui tera teel tuvastatakse takistus.
CNC ketassaag tööstuslike alumiiniumprofiilide jaoks Standardtarvikud
- CNC servo söötmise juhtimissüsteem + 10-tolline mitmekeelne puuteekraan
- Imporditud volframkarbiidist ketassaeleht alumiiniumile
- Gaasi-vedeliku summutav lõikepeakomplekt
- Kahekordne pneumaatiline automaatne kinnitusseade pehmete kriimustusvastaste lõugadega
- Automaatne jahutusmäärde tsirkulatsioonisüsteem
- Täielikult suletud turvatera kaitsekate
- Alumiiniumlaastude tolmu kogumise torustik
- Hädaseiskamisnupp, kokkupõrkekaitseandur
- Täielik ingliskeelne kasutus- ja hooldusjuhend, varuosade tööriistakomplekt
CNC ketassaag tööstuslikele alumiiniumprofiilidele Valikulised täiendusmoodulid
- Nullsaba lõikestruktuur (jääkasaba ≤5 mm, kõrge materjalikasutus)
- Automaatne peale- ja mahalaadimisrullkonveierliin 6 m pikkustele profiilidele
- CNC suvalise nurga lõikemoodul (22,5°--157,5°)
- Suure mahutavusega laastude tolmukoguja
- IoT kaugdiagnostika ja andmete statistika moodul
- Komplekti mitmeosaline sünkroonne kinnitusseade
- Kohandatud pikendatud söötmiskäik kuni 12000 mm
Rakendusala
TheCNC ketassaag tööstuslikele alumiiniumprofiilidelekasutatakse tootmiskeskkondades, kus alumiiniumist ekstrusioonid lõigatakse enne edasist töötlemist või kokkupanemist vajaliku pikkusega. Tüüpilised kasutusalad hõlmavad akende ja uste raamiprofiilide lõikamist, kardinaseinad ja ahtripeeglid, tööstuslikud alumiiniumist konstruktsioonielemendid, päikesepaneelide paigaldussiinid ja arhitektuursed dekoratiivprofiilid. Saag suudab oma ristlõike mahus töödelda tahkeid ja õõnsaid alumiiniumprofiile, termiliselt purunevaid profiile ja kergeid vase- või PVC-ekstrusioone. Valikulise suvalise nurga mooduliga loob see ka nurga all olevaid lõikeid viilkujuliste raamide, trapetsiakende ja mitmepoolsete arhitektuursete sõlmede jaoks.
Meie Teenus
- Minimaalne üheaastane garantii alates kasutuselevõtu kuupäevast.
- Tasuta konsultatsioon enne, müügi ajal ja pärast müüki.
- Tasuta projekti planeerimine ja küljendus.
- Tasuta seadmete silumine, kuni kõik funktsioonid töötavad ettenähtud viisil.
- Tasuta pikamaaveokorralduse koordineerimine.
- Tasuta koolitus seadmete kasutamise ja hoolduse kohta.
- Üheaastane täielik garantii ja eluaegne hooldusteenus.
