800 mm suure jäikusega täppis-CNC-töötlemiskeskus suure läbilõikega tööstuslike alumiiniumprofiilide jaoks

Toote kokkuvõte

Üks kinnitus. Iga auk, pilu ja otspind. Kordusmaksu ei võeta.

Enamik profiiltöökodasid kaotab rohkem aega detailide teisaldamiseks puurpressi, kruustangu ja deburreeri vahel, kui metalli lõikamisel. See 800 mm keskosa sulgeb selle silmuse. Laadige ekstrusioon üks kord, lukustage see vastu maanduspunkti ja laske spindlil puurimine, freesimine, keermestamine, faasimine ja otsapinna ruudustamine ühe tsükliga – sama programmiga korrates osa 1 ja osa 1000 ilma triivimata.

See ei ole terasest VMC, mis on kaunistatud alumiiniumist tööriistadega. Alus, spindlikõver, etteandeloogika ja laastutee määrati 6061/6063 ekstrusioonide jaoks algusest peale: kõrge pöörete arv, väike jõud, kiire laastude eemaldamine ja klambrid, mis hoiavad õhukesi seinu ilma neid purustamata.

Tehnilised andmed



Põhifunktsioonid

Alumiiniumist esimene 3-teljeline disain – optimeeritud spindli kiirus, etteandeloogika ja laastu eemaldamine 6061 / 6063 ekstrusioonide jaoks

Ühe kinnitusega mitu protsessi – puurimine, freesimine, kraan, süvistamine, faasimine ja graveerimine ilma profiili liigutamata

Kallutatav/pööratav töölaud (-90° / 0° / +90°) – ülemine ja mõlemad küljed on töödeldud ühe seadistusega

Servoajamiga X/Y/Z – stabiilne positsioneerimine, korratavad avamustrid, sujuv kontuuri freesimine

Kiire elektriline spindel – õhk- või vedelikjahutusega valikud, häälestatud alumiiniumlaastude koormusele

Graafiline CNC programmeerimine — augu/pilu tüübi valimine, mõõtmete sisestamine, tööraja genereerimine; CAD/G-koodi import nõudmisel

Pneumaatilised profiilklambrid — kiire laadimine, kindel hoidmine, minimaalne deformatsioon õhukeseseinalistel osadel

Udu-/pihustusjahutus – hoiab lõikuri jahedana, puhastab pikad alumiiniumkillud, kaitseb anodeeritud või pulbervärvitud pindu

Kompaktne tööstuslik ehitus – sobib akna-uksepoodidele, fassaaditöökodadele, automaatikaraamide valmistajatele ja OEM-profiiliprotsessoritele

Töötlemisvõimalused

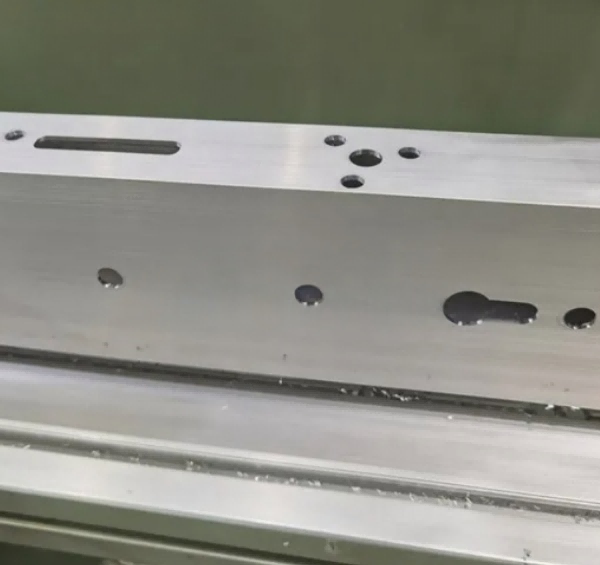

Ümmargused augud, piklikud augud, võtmeaugud, kandilised augud, erikujulised väljalõiked

Otsapinna freesimine ja kandmine

Pilude freesimine, hingetaskud, lukukorpused, riistvaraaugud

Keermepuudutamine (valikuline jäik koputamine)

Faasimine, süvistamine, valgusgraveerimine

Sügavad läbivad augud laua kalde kaudu

Lühikesed tööstuslikud ekstrusioonid, konsoolplaadid, T-pilu siinid, masinaraami sõlmed

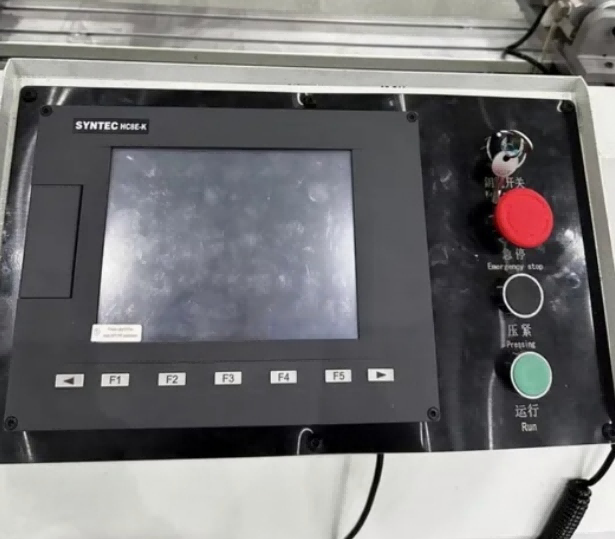

800 mm CNC-töötlemiskeskus tööstuslike alumiiniumprofiilide jaoks Intelligentne CNC-juhtimissüsteem, lihtne kasutada mitteprofessionaalsetele töötajatele

• 10-tolline mitmekeelse puutetundliku ekraaniga CNC-kontroller (inglise, hispaania, araabia, vene keel, valikuline)
• Sisseehitatud spetsiaalne alumiiniumprofiili protsessiteek: eelsalvestatud parameetrid kardina seina pistikute jaoks, akna hingede augud, päikesepatarei kinnitusavad, ühe klõpsuga kõne
• Toetage DXF CAD-jooniste importimist USB-mälupulga kaudu, süsteem genereerib automaatselt NC-töötlusprogrammi ilma keeruka käsitsi programmeerimiseta
• Valikuline asjade Interneti kaugmoodul: veebipõhine kaugsilumine, tõrkediagnostika ja tootmisandmete statistika 24/7

800 mm CNC-töötlemiskeskus tööstuslike alumiiniumprofiilide jaoks

Oleme Hiinas Jinanis asuv juhtiv ettevõte, mis on spetsialiseerunud kvaliteetsete alumiiniumakna uste masinate, UPVC aknaukse masinate, klaasitöötlusmasinate projekteerimisele, tootmisele ja turustamisele. Meie ettevõte on pühendunud uuenduslike ja kohandatud lahenduste pakkumisele, et rahuldada meie globaalse klientuuri erinevaid vajadusi.

Tooted ja teenused: Pakume laia valikut masinaid, mis pakuvad alumiinium- ja UPVC-akende tootmist ning topeltklaaside lahendusi. Meie tooted on loodud täpsuse, tõhususe ja vastupidavuse tagamiseks, tagades, et meie kliendid saavad toota kvaliteetseid, rahvusvahelistele standarditele vastavaid aknaid.

Turul kohalolek: Meie täiustatud masinad on leidnud ulatuslikke rakendusi Põhja-Ameerikas, Lõuna-Ameerikas, Euroopas, Lähis-Idas ja teistes piirkondades. Meie ülemaailmne kohalolek annab tunnistust meie pühendumisest kvaliteedile ja klientide rahulolule.

Teadus- ja arendustegevus: paneme suurt rõhku teadus- ja arendustegevusele. Meie pühendunud uurimis- ja arendusmeeskond töötab väsimatult, et uuendada ja täiustada meie tootepakkumist.

Kohandamise võimalused:Mõistes, et igal kliendil on ainulaadsed nõudmised, pakume konkreetsetele tootmisvajadustele kohandatud lahendusi.

Miks valida see 800 mm profiiliga CNC-keskus?

Enamik poode ei vaja alumiiniumprofiili töötlemise alustamiseks 6-meetrist pukk-masinat. Nad vajavad masinat, mis on täpne, lihtsalt programmeeritav, odav käitada ja mis ei muuda 300 mm kronsteini 3-kohaliseks tööks. See 800 mm keskosa eemaldab uuesti kinnitamise sammu, lühendab operaatori koolitust ja hoiab aukude mustrid kogu partiide lõikes ühtlased.

Võrreldes käsitsi töötlemisega:

Vähem seadistusi = vähem tolerantsi virnasid

Üks programm = korratavad osad

Üks kinnitus = ruudukujulised augud, joondatud pilud, puhtad otsapinnad

Üks operaator = puurimine + freesimine + keermestamine samas tsüklis

Juhtimine ja tarkvara

CNC-liides on loodud profiilitöö jaoks, mitte masinameestele, kes juba räägivad G-koodi. Operaatorid valivad funktsiooni – ava, pilu, tasku, keerme, otsfreesi käigu – sisestavad suuruse ja asukoha ning süsteem käsitleb tööraja. Kogenud kasutajatele toetatakse CAD-jooniseid ja G-koodi importi ning masinat saab soovi korral integreerida akna-ukse / kardina-seina tarkvaraga või ERP-andmete ekspordiga.

Tööriistad ja jahutus

Alumiinium soovib teravat tööriista, õiget kaldenurka ja kiiret laastu eemaldamist. Masin toetab karbiidist otsafreese, puuri-/freesikombinatsioone, treppimisrõngaid, graveerimisotsi ja saeteraüksusi. Udujahutus takistab laastude keevitamist lõikuri külge; Üleujutusjahutus on saadaval raskemate lõikude jaoks.

Kinnitus ja tööhoidmine

Pneumaatilised klambrid hoiavad profiili vastu tugipunkti ilma õhukesi seinu purustamata. Kinnitusjaamu saab ümber paigutada erinevate sektsioonide kõrguste ja laiuste jaoks. Valikulised kohandatud lõuad on saadaval süsteemiprofiilide, termokatkestussektsioonide ja mittestandardsete ekstrusioonide jaoks.

Kvaliteet ja jäikus

Võtmestruktuurid on pikaajaliste moonutuste vähendamiseks pingevabad. Lineaarsed juhikud ja kuulkruvid on valitud korduvaks positsioneerimiseks, mitte ainult tippkiiruseks. Tulemuseks on stabiilne täpsus partiide lõikes – mitte ainult hea esimene osa.

Pakkimine ja kohaletoimetamine

Vineerist korpus / veniv kile + terasest rihm ekspordiks

Kaasas kasutusjuhend ja ingliskeelne koolitusvideo

Kaugpaigalduse juhendamine ja programmikoolitus

Toetatud OEM / ODM mudeli nimi, värv ja silt

MOQ: 1 komplekt

Tarneaeg: 10-30 tööpäeva sõltuvalt konfiguratsioonist

Müügijärgne teenindus

Garantii konfiguratsiooni järgi 12-24 kuud

Eluaegne tehniline kaugtugi

Varuosade ja kulumaterjalide tarnimine

Valitud turgudel saadaval kohapealne teenindus

Inglise/hiina/hispaania/vene/araabia tugi on valikuline

KKK

Kas sellega saab lõigata terast või roostevaba terast?

See on optimeeritud alumiiniumi ja PVC/kergsulamite jaoks. Õigete tööriistade ja vähendatud ettenihkega on aeg-ajalt võimalik kasutada pehmest terasest õhukesi detaile, kuid see ei ole terase töötlemiskeskus.

Kas pikkade kardinaprofiilide jaoks piisab 800 mm?

Täispikkade 6-meetriste muljonide puhul ei – need vajavad pika käiguga profiilikeskust. Kuid töödeldud sõlmede, otsadetailide, sulgude ja lühikeste sektsioonide jaoks on 800 mm ideaalne.

Kas see saab niite koputada?

Jah. Sõltuvalt juhtimissüsteemist ja spindlist on jäik koputamine valikuline.

Kui raske on õppida?

Uus operaator saab pärast lühikest videokoolitust teha standardseid aukude/pilude töid. Kompleksne 3D freesimine vajab CAD/CAM kogemust.

Kas toetate kohandatud kinnitusvahendeid?

Jah. Saada profiili ristlõige, augumuster ja partii suurus; pakume välja klambrid, tööriistad ja tsikli paigutus.
