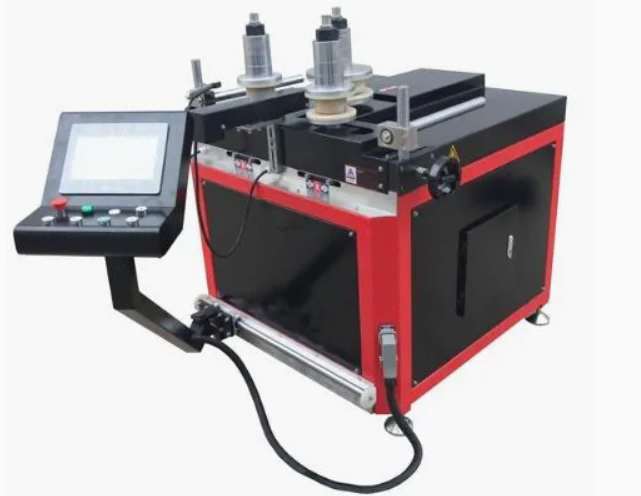

Servoajamiga CNC alumiiniumist PVC painutusmasin

• Mitmest materjalist koosnev CNC-alumiiniumist ja PVC-profiiliga painutusmasin on konstrueeritud kardinaseintes, fassaadides, kaarakendes ja PVC-aknaraamides kasutatavate arhitektuursete profiilide ülitäpseks kaarekujundamiseks. Varustatud 3-rullilise sünkroniseeritud painutussüsteemi ja servoajamiga juhtimisega tagab sujuvad, moonutusteta kurvid ±0,5 mm paindetäpsusega. Ühildub nii alumiiniumist ekstrusioonide kui ka PVC/UPVC profiilidega, masin toetab mitme raadiusega painutamist ühes seadistusega, parandades oluliselt tootmise efektiivsust, vähendades samal ajal materjali raiskamist. CE-sertifikaadiga ja täielikult kohandatav, see on ideaalne lahendus kaasaegse arhitektuuriprofiili valmistamise jaoks. Ühilduvus:TheCNC alumiiniumist PVC profiili painutusmasinpainutab alumiiniumist, PVC-st, UPVC-st, termilisest purunemisest, roostevabast terasest ja vasest profiile. Tööriistakomplektid võivad olla

Kuidas see töötab

1. Profiili laadimine

Alumiinium- või PVC-profiilid asetatakse etteandejuhikusse ja kinnitatakse kindlalt, et vältida libisemist või väändumist painutusprotsessi ajal.

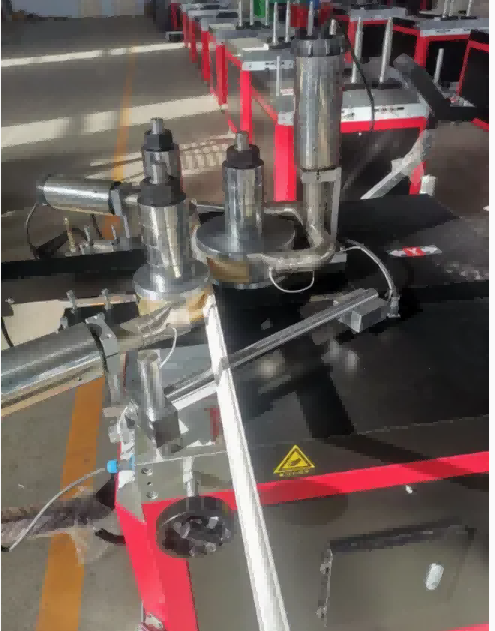

2. 3-rulliline sünkroniseeritud painutamine

Masin kasutab kolme rulliga sünkroniseeritud ajamisüsteemi:

Ülemine veorull toidab profiili ettepoole

Kaks külgmist vormimisrulli liiguvad mööda CNC-juhitud radasid, et avaldada ühtlast survet

See sünkroniseeritud liikumine tagab ühtlase kaare moodustumise ilma pinnakahjustuste, kortsude või profiili moonutusteta.

3. Servoajamiga täppisjuhtimine

Servomootorid juhivad rullide positsioneerimist reaalajas, pakkudes täpset tagasisidet ja korratavat paindejõudlust. CNC-süsteem kompenseerib automaatselt materjali tagasivedu, tagades, et lõplik raadius vastab programmeeritud väärtusele.

4. Multi-Radius & Complex Curve Programming

Operaatorid saavad programmeerida mitu painderaadiust, kaare segmente ja täisringe otse CAD-joonistelt. Süsteem toetab keeruliste kõverate pidevat painutamist ilma käsitsi ümberpaigutamiseta.

5. Korratav masstoodang

Kui painutusprogramm on salvestatud, teostab masin suure järjepidevusega identseid painutustsükleid, mis muudab selle sobivaks nii kohandatud arhitektuuriprojektide kui ka suuremahulise tootmise jaoks.

Protsessi voog:

Profiili laadimine → CNC programmi sisend → 3 rullikuga sünkroniseerimine → servo positsioneerimine → mitme raadiusega painutamine → valmis kumer profiil

Põhifunktsioonid

3-rulliline sünkroniseeritud painutussüsteem sujuvate ja täpsete kurvide jaoks

Servo-ajamiga juhtimine reaalajas täpsuse ja korratavuse tagamiseks

Mitme raadiusega painutamine ühes seadistuses

Ühildub alumiinium- ja PVC/UPVC-profiilidega

CAD Drawing Import keerukate kõverate programmeerimiseks

Automaatne vedru tagasilöögi kompensatsioon

Puutetundliku ekraaniga kasutajasõbralik CNC-liides

Tugev keevitatud raam vibratsioonivabaks tööks

Saadaval on CE-sertifikaat ja OEM/ODM-i kohandamine

Rakendused

•


  Kardinaseina profiili painutamine

  Arhitektuursed fassaadi kumerad raamid

  Kaarakende ja uste profiilid

  PVC akna- ja ukseraami painutamine

  Alumiiniumvooderdus ja viimistluse painutamine

  Dekoratiivsed interjööriprofiilid

  Katuseaknad ja varikatuskonstruktsioonid







Tootja ja garantii

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb Lebulangi masinana, on alates 1996. aastast tootnud Hiinas Jinanis asuvas tehases alumiiniumi ja PVC töötlemisseadmeid.CNC alumiiniumist PVC profiili painutusmasintarnitakse tehasest otse CE ja ISO sertifikaadiga. Üheaastane garantii katab põhikonstruktsiooni. Tehniline kaugtugi, paigaldusvideod ja ingliskeelne juhend on saadaval ilma lisatasuta. Kohapealse paigalduse ja koolituse saab kokku leppida eraldi. Varuosad, nagu rullvormid, vormimisrihmad ja hüdrotihendid, on laos. Masina värvi, kaubamärki ja pakendit saab kohandada OEM- ja ODM-lepingute alusel.

KKK

Milliseid materjale see masin võib painutada?

See on mõeldud alumiiniumist ekstrusioonide ja PVC/UPVC profiilide jaoks, mida kasutatakse akendes, ustes, kardinseintes ja arhitektuursetes fassaadides.

2. Kas see võib ühes profiilis painutada mitut raadiust?

Jah. CNC-süsteem toetab mitme raadiusega ja segmenteeritud kaare painutamist ühe programmi raames, välistades käsitsi reguleerimise.

3. Kas masin sobib suuremahuliseks tootmiseks?

Absoluutselt. Pärast programmeerimist kordab masin painutustsükleid suure järjepidevusega ja minimaalse operaatori sekkumisega.

4. Kas see toetab CAD-failide importi?

Jah. Täpse täitmise jaoks saab keerukaid kõveraid ja kaarelõike importida otse CAD-joonistest.

5. Kas masinat saab kohandada?

Jah. Pakume OEM/ODM-i kohandamist profiili suuruse, painutusvõime, juhtimissüsteemide ja rullide tööriistade jaoks.

6. Kuidas masin käsitleb materjali tagasivedrustust?

CNC-süsteem kompenseerib automaatselt tagasivedu vastavalt materjali tüübile ja painderaadiusele, tagades täpse lõpliku kuju.

Miks valida see masin

Täpne painutamine – ±0,5 mm täpsus arhitektuuristandardite jaoks

Tõhusus – mitme raadiusega painutamine ühes seadistuses vähendab töö- ja tsükliaega

Mitmekülgsus – üks masin alumiinium- ja PVC-profiilide jaoks

Usaldusväärsus – vastupidav raam ja servoajam tagavad pikaajalise stabiilsuse

Globaalne vastavus – CE sertifikaat rahvusvaheliste projektide jaoks
