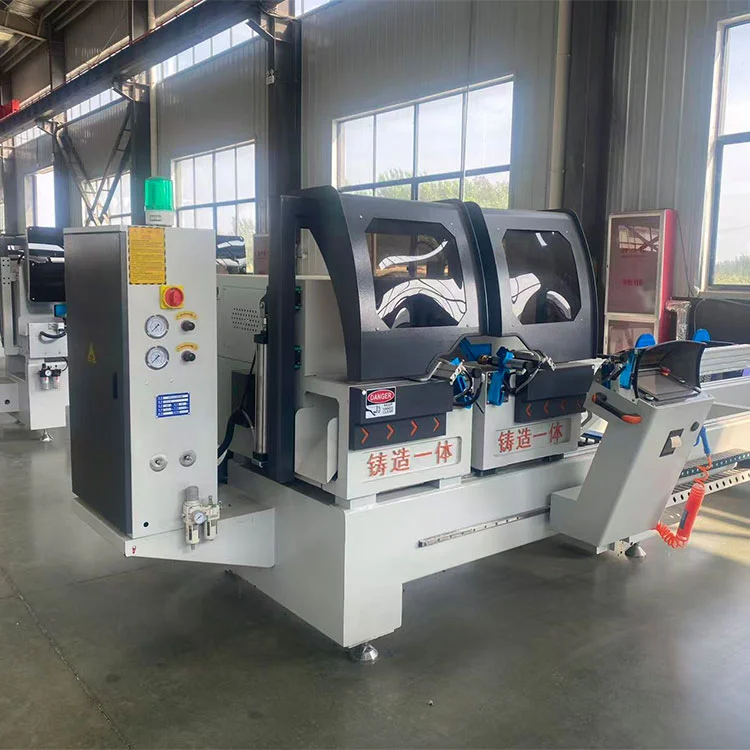

Topeltsaag aknaraamide tootmiseks

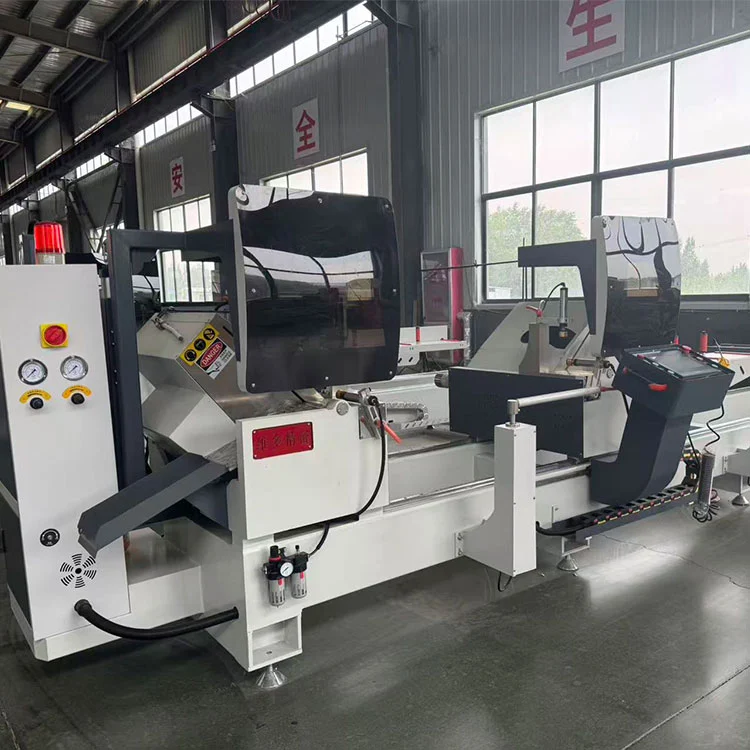

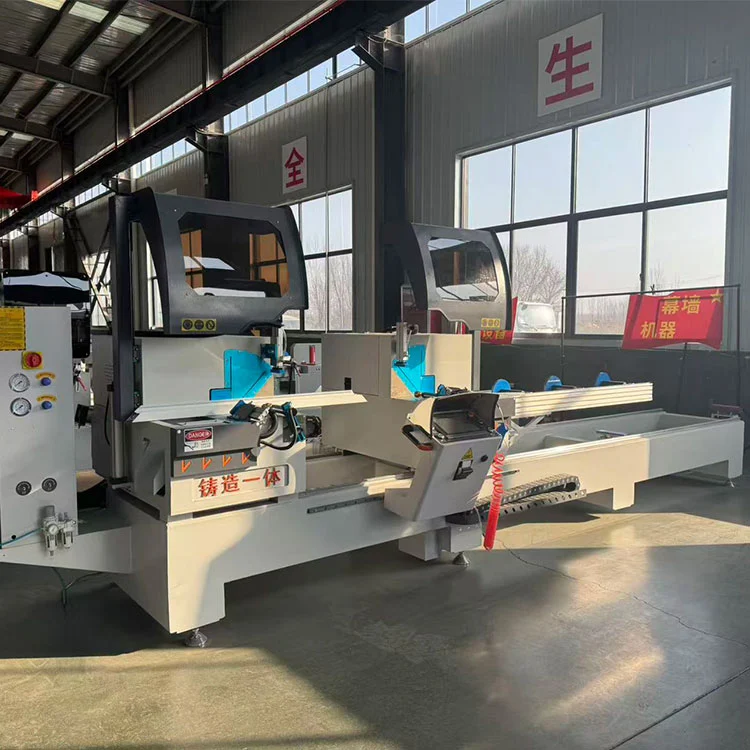

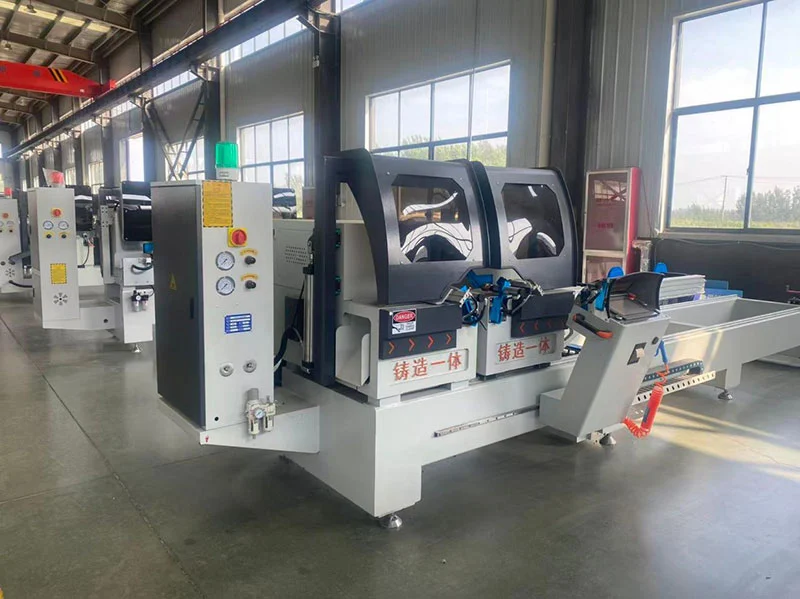

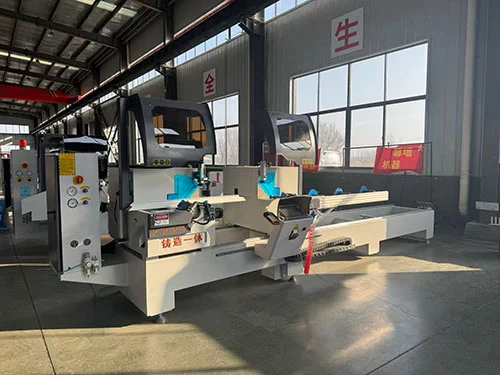

45-90-kraadine topeltsaag aknaraamide tootmiseks on raskeveokite ja ülitäpse topeltpeaga lõikemasin, mis on mõeldud alumiiniumist, PVC-st, UPVC-st ja termokatkestusprofiilidest akende, uste ja kardina seinte tootmisel. See tagab täpsed, korratavad 45° ja 90° lõiked jämevabade servadega, toetades nii ühest peast sõltumatut kui ka kahepealist sünkroonset tööd, et tagada maksimaalne tootlikkus. Bränd Lebulang toodab kõrge kvaliteediga masinat.
See aknaraamide tootmiseks mõeldud topeltsaag, mis on ehitatud Lebulang masina Hiina tehases, kus alumiiniumi ja PVC töötlemisseadmeid on toodetud peaaegu kolm aastakümmet, lõikab profiile 45° ja 90° nurga all akende, uste ja kardina seinte valmistamiseks. See töötleb alumiiniumi, PVC-d, UPVC-d, termilist purunemist ja vase ekstrusioone. Kaks lõikepead – fikseeritud T1 ja mootoriga T2 – asuvad ühisel täppisjuhikul ja võivad töötada samaaegselt, kusjuures paremat pead liigutab pikkuse positsioneerimiseks servoajam.
Südamiku struktuuri moodustavad integreeritud valatud töölaud ja otseühendusega spindlimootorid. Iga saepea saab jõuallikaks 3 kW mootor, mis pöörleb ø500 mm karbiidotsaga tera kiirusel 3000 p/min. Pneumaatilised klambrid kinnitavad töödeldavat detaili ja õhkhüdrauliline summutussilinder juhib etteannet. Keevitatud terasraam ja malmist alus töötab koos HIWIN lineaarsete siinide ja Schneideri elektrikomponentidega, et hoida korduvat fikseeritud pikkuse täpsust ±0,1 mm piires ja lõikepinna karedust Ra 12,5 µm. Maksimaalne lõikepikkus on 5000 mm, lühilõikefunktsiooniga, mis ulatub kuni 200 mm. 45° juures on sektsiooni läbilaskevõime 150 × 170 mm; 90° juures saab hakkama 150 × 345 mm, sealhulgas ruudukujuliste torudega kuni 150 × 200 mm.
Standardvarustuses on täielikult suletud kaitsekate, hädaseiskamine ja ülekoormuskaitse. Spetsiaalne laastude väljatõmbe- ja vaakumsüsteem püüab kinni umbes 70% prahist ning patenteeritud pöörlev tõste tugiklamber hoiab ära profiili vajumise keskmises ulatuses. Andmeid saab importida LAN-i, USB-, Bluetooth- või käsitsisisendi kaudu ning juhtimissüsteem liidestub ühise optimeerimistarkvaraga. Sisseehitatud on ka etiketiprinter ja vigade vältimise funktsioon, mis blokeerib lõikamise, kui profiil langeb tolerantsi piiridest välja. Masin töötab 380 V kolmefaasilise toitega ja vajab 0,6–0,8 MPa õhurõhku.
Kehtib CE-sertifikaat ja kohandatud OEM-konfiguratsioonid aktsepteeritakse. Lebulang Machine tarnib saele otse tehasest konstruktsiooniga, mille eesmärk on lihtne igapäevane hooldus. Kaugpaigaldusjuhendeid pakutakse ilma lisatasuta.
Alumiinium- ja PVC-akende 45- ja 90-kraadine topeltsaag:
- a. tööstuslike alumiiniumprofiilide, PVC-profiilide, alumiiniumuste ja akende, kardinaseina materjalide lõikamine.
- b. Töötamine ilma oskustöölisteta, lahendage tehase värbamisraskused
- c. etikettide printimise funktsioon,
- d. vigade vältimise funktsioon: profiiliviga ületab lõikamise puudumise ulatust.
- e. Kõrge täpsusega integreeritud valutöölaud, integreeritud spindliga otse ühendatud mootor,
- f. õhk-vedelik summutussilinder, T1, T2 pead asuvad integreeritud juhtsiinil.
- g. Toetab mitut andmete importimise režiimi: Internet, LAN, U-ketas, Bluetooth, käsitsi sisestamine jne.
- h. Saab realiseerida turul ühise optimeerimistarkvara andmete dokkimise.
- i. Keskkonnakaitsefunktsioon, ainulaadne kiibi eemaldamine, tolmuimeja disain, tolmuimeja määr 70%, puhastage koht, vähendage puhastussagedust, parandage töö efektiivsust.
- j. See on varustatud patenteeritud pöörleva tõstekronsteiniga, et vältida keskmise rippumise põhjustatud lõikevigu, ja varustatud liikuva profiilklambriga.
- k. Uusim kaarlõiketehnoloogia, saagimine on turvalisem, kiirem ja töökindlam.
45-90-kraadine topeltsaag alumiinium- ja PVC-akendele
✅ Kahe nurga täppislõikamine
- • Automaatselt reguleeritavad nurgad:45° / 90°(vahenurgad valikulised)
- • ±0,1mm positsioneerimistäpsus; puhtad, tihedad kaldliigendid raamide jaoks
✅ Mitme materjali ühilduvus
- • Lõikedalumiinium, PVC, UPVC, termiline katkestus, vaskprofiilid
- • Optimeeritud akende, uste, kardina seinte ja arhitektuursete väljapressimiste jaoks
✅ Kahekordse peaga kõrge efektiivsus
- • Kaks sünkroniseeritud pead; üheaegne lõikamine mõlemast otsast
- • Servoajamiga parempoolne pea kiireks ja täpseks pikkuse reguleerimiseks
- • 2–3 korda kiirem kui ühepealised saed; ideaalne masstootmiseks
✅ CNC/digitaaljuhtimise valikud
- • Digitaalne ekraan: kiire pikkuse näit, lihtne käsitsemine
- • CNC täiendus: 10-tolline puuteekraan, programmide salvestusruum, USB import/eksport
✅ Tugev ja stabiilne ehitus
- • Tugev keevitatud terasraam + malmist alus; minimaalne vibratsioon
- • Esmaklassilised komponendid: HIWIN lineaarsed siinid, Schneideri elektriseadmed, karbiidotstega terad
✅ Ohutu ja kasutajasõbralik
- • Täielikult suletud turvakatted, hädaseiskamine, ülekoormuskaitse
- • Tera automaatne tagasitõmbamine; pneumaatiline klamber profiili turvaliseks hoidmiseks
✅ CE sertifikaat ja usaldusväärne
- • EL ohutusstandarditele vastav; 24/7 pidev töö
- • 12--24 kuud garantiid; pikaajaline varuosade tarnimine
Tehniline kirjeldus
| Toiteallikas | 380v 50hz |
| Saepea mootor | 2× 3KW/3000r/min |
| Töörõhk | 0,6–0,8 MPa |
| Õhu tarbimine | 60L/min |
| Lõikepikkus | Max 5000 mm min 280 mm (lühike lõikamisfunktsioon on lühim 200 mm) |
| Lõikelaius | Max 150 mm |
| Max Lõikamise kalle | 45°150×170mm 90°150×345mm |
| Max ruudukujuliste torude lõikamine | 150 × 200 mm |
| Lõikenurk | 45 kraadi 90 kraadi |
| Söötmise kiirus | pidevalt elujõuline 0-4m/min |
| Saelehe spetsifikatsioon | ø500 × ø30 × 4,4 × Z120 |
| dimensioon | 6550 × 1300 × 1800 mm |
| kaal | 2000 kg |
| Korduva fikseeritud pikkuse täpsus | ≤ 0,1 mm |
| Sektsiooni lõikenurga lubamine | ± 3' |
| Lõikeprofiili lamedus | ≤ 0,02 m |
| Lõikeprofiili karedus | Ra12,5 μm |
Põhikomponendid

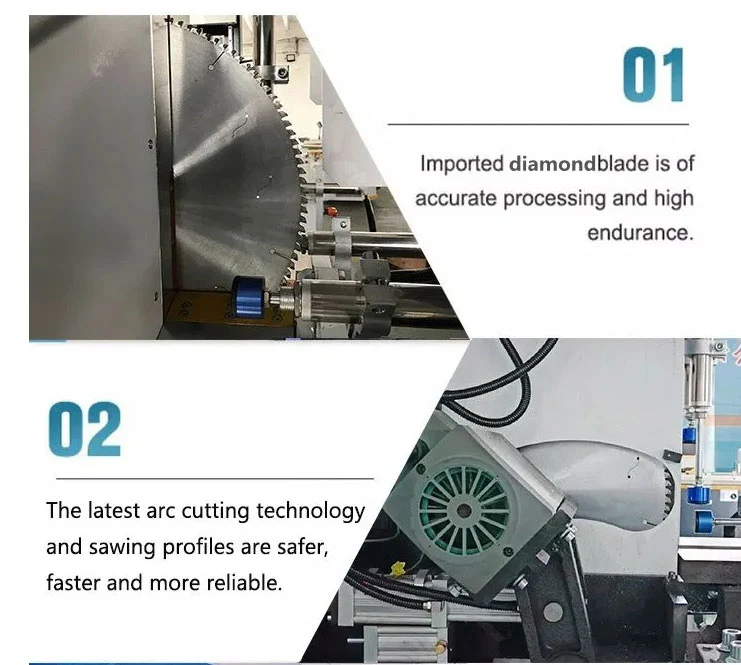

- Saelehed: Imporditud karbiidist otstega lõiketerad sujuvaks ja jämevabaks lõikeks

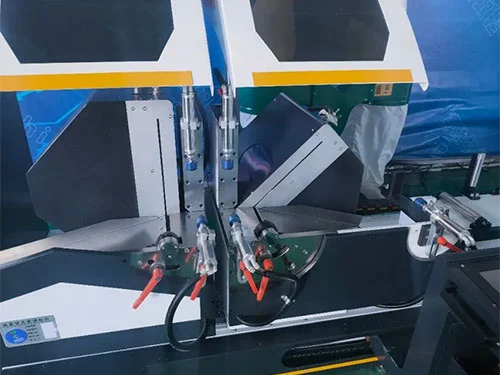

- Pneumaatilised klambrid: Horisontaalsed/vertikaalsed klambrid kindla profiili hoidmiseks
- Lineaarsed rööpad: Taiwani HIWIN täppissiinid sujuvaks liikumiseks
- Juhtpaneel: intuitiivne digitaalne ekraan või 10-tolline CNC puuteekraan
- Ohutussüsteem: CE-nõuetele vastavad kaitsed, hädaseiskamine, ülekoormuskaitse
Müügijärgne teenindus
- Garantii: 1 aastat (tasuta osad ja tehniline tugi)
- Paigaldamine: Insenerid on saadaval välismaal paigaldamiseks ja koolituseks
- Varuosad: Pikaajaline tarne tehasehinnaga
- Toetus: 24/7 veebipõhine tehniline tugi (videokõne, kaugdiagnostika)
