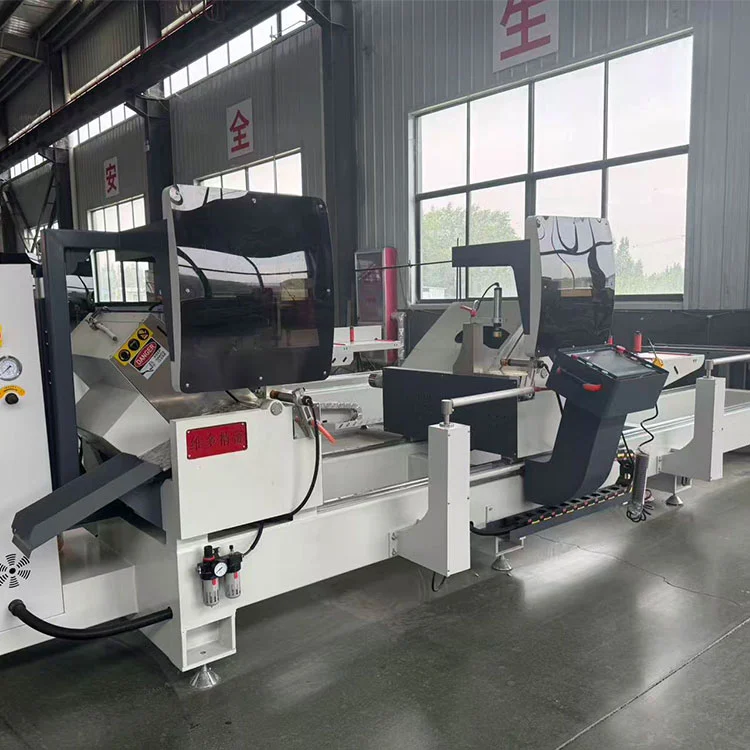

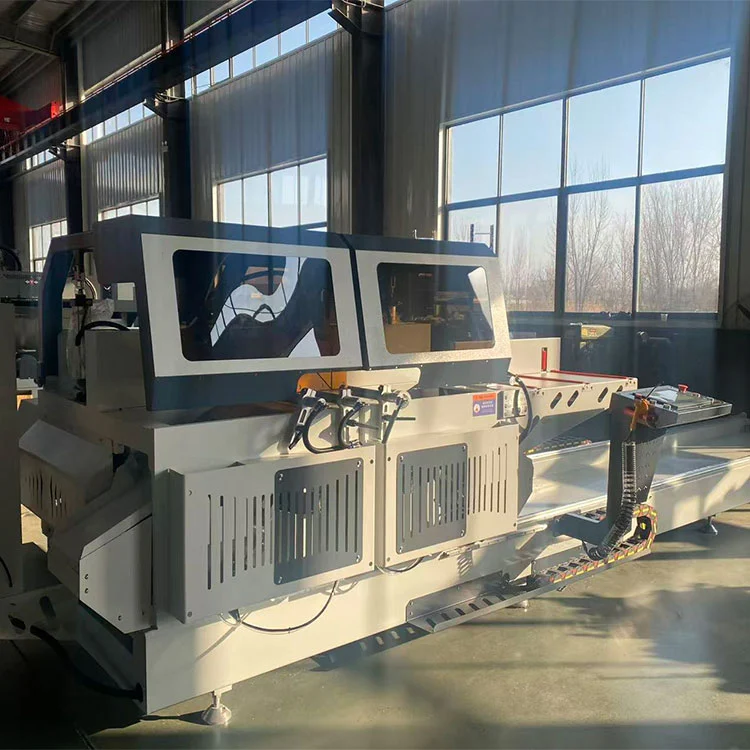

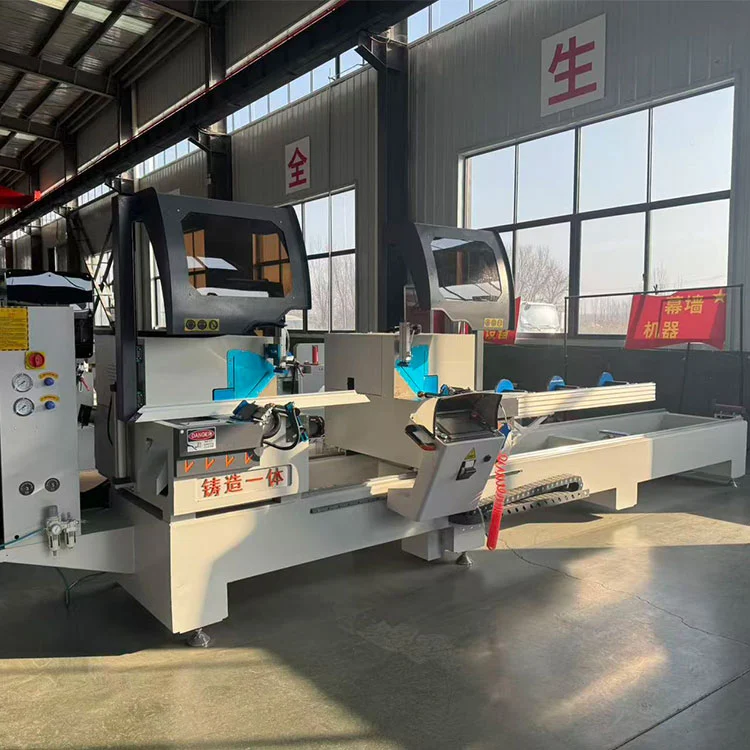

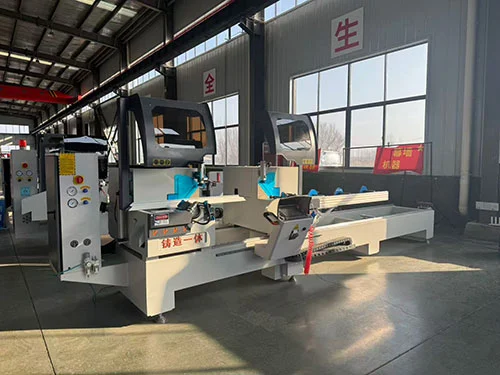

Poolautomaatne topeltpeaga sae alumiiniumprofiili lõikamismasin

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb kaubamärgi Lebulang Machine all, on Hiinas Jinanis asuvas tehases alumiiniumi- ja PVC-töötlemisseadmeid tootnud aastast 1996. See poolautomaatne kahepealine kaldsaag lõikab alumiiniumprofiile akende, uste, kardina seinte ja tööstuslike raamide jaoks. See käsitleb kuni 350 mm laiuseid ja 150 mm kõrgusi profiile, mille horisontaalne lõikenurk on 45° kuni 135° ja vertikaalnurk 45° kuni 90°. Kaks 4 kW mootorit käitavad saelehti kiirusel 2800 p/min ja parempoolne pea liigub pikkuse positsioneerimiseks hammaslatt-hammasülekandega lineaarsetel juhikutel. Viieteljeline täielikult suletud CNC-süsteem juhib nurga ja pikkuse positsioneerimist, samal ajal kui lõikamise ettenihke kiirus on astmeliselt reguleeritav vahemikus 0 kuni 3 m/min.

Tehnilised parameetrid

Omadused

• Suure osa profiili lõikamine:ThePoolautomaatne topeltpeaga sae alumiiniumprofiili lõikamismasinon mõeldud suurte alumiiniumprofiilide kahemõõtmeliseks liitnurga lõikamiseks. See talub laiust kuni 350 mm ja kõrgust kuni 150 mm, kattes standardse kardina seina ja tööstusliku ekstrusiooni suurused.
• Viieteljeline täielikult suletud CNC-süsteem:Nurga ja pikkuse positsioneerimist juhib suletud ahela tagasisidega viieteljeline CNC-süsteem. See hoiab normaalsetes töötingimustes nurga tolerantsi vahemikus ±5′ ja korduva pikkuse tolerantsi ±0,2 mm piires.
• Liigutatava saepea ülekanne:Parem lõikepea liigub hammaslatt-ajamiga lineaarsel juhtpaaril. See paigutus toetab jäikust, mis on vajalik täpse pikkuse positsioneerimiseks kogu 6000 mm lõikevõimsusel.
• Täppis-pöördlaagrid:Saepea pöörlemisel kasutatakse ristatud silindrilisi rull-laagreid, mis tagavad stabiilse ja madala hõõrdumisega nurkliikumise. See disain aitab sujuvalt reguleerida nurka ja usaldusväärselt lukustada seatud asendis.
• Täiustatud nookuri struktuur:Saeketas on paigaldatud tugevdatud nookurile, mis pöörleb töölaua alt ülespoole. See konfiguratsioon annab profiilile sileda ja puhta lõikepinna ning parandab üldist lõikestabiilsust.
• Lauaalune tera kiik:Tera etteande suund on töölaua alt, mis aitab hoida operaatori käed tsükli ajal lõiketsoonist eemal.
• Integreeritud määrimine ja jahutus:Udumäärimis- ja jahutusseade liigub koos saelehega, kandes lõikevedelikku otse saetera hammastele ja lõikealale. See aitab pikendada tera kasutusiga ja parandada alumiiniumi lõikekvaliteeti.

Kuidas see töötab

ThePoolautomaatne topeltpeaga sae alumiiniumprofiili lõikamismasintöötab nii, et operaator määrab CNC juhtpaneelil soovitud horisontaalsed ja vertikaalsed lõikenurgad ning lõikepikkuse. Parem lõikepea liigub automaatselt mööda lineaarset juhikut programmeeritud asendisse. Alumiiniumprofiilid asetatakse rullikute tugilaudadele ja kinnitatakse pneumaatiliste klambritega. Mõlemat pead saab lõigata korraga või iseseisvalt. Lõiketsükli ajal pöörlevad saekettad töölaua alt ülespoole, lõikades läbi profiili kontrollitud etteandekiirusega vahemikus 0–3 m/min. Lõikamise ajal aktiveerub udumäärimissüsteem. Pärast terade tagasitõmbumist vabastavad klambrid ja lõigatud tükid eemaldatakse. Viieteljeline suletud ahelaga CNC-süsteem jälgib ja reguleerib asendit, et säilitada partii lõikamise täpsus.

Põhikomponendid

• Saemootorid (2 × 4 kW):Iga lõikepead käitab 4 kW mootor, mis pöörleb kiirusel 2800 p/min. Võimsus on sobitatud tera läbimõõduga ja lõike ristlõike võimsusega 350 × 150 mm.
• Lineaarne juhik ja hammaslatt:Liigutatav parempoolne pea sõidab täpsel lineaarsel juhikul ja on positsioneeritud hammaslatt-ajamiga. See jõuülekanne tagab jäikuse ja täpsuse, mis on vajalik 6000 mm voodi pikkuse positsioneerimiseks.
• Risti rull-laagrid:Kasutatakse saepea pöördenurgas nurga reguleerimiseks. Need laagrid tagavad suure jäikuse ja sujuva pöörlemise minimaalse tagasilöögiga.
• Viieteljeline CNC-kontroller:Haldab horisontaalseid ja vertikaalseid lõikenurki, pikkuse positsioneerimist ja ettenihkekiirust. Suletud ahelaga süsteem kasutab positsioneerimise täpsuse säilitamiseks kodeerijate tagasisidet.
• Udu määrimissüsteem:Düüsikomplekt, mis liigub koos saelehega, suunates pihustatud lõikevedelikku lõiketsooni. See vähendab hõõrdesoojust ja aitab vältida alumiiniumlaastude keevitamist tera hammastel.
• Pneumaatilised klambrid:Hoidke profiili lõikamise ajal paigal. Pingutusrõhk on reguleeritav läbi õhuregulaatori.

Rakendused

ThePoolautomaatne topeltpeaga sae alumiiniumprofiili lõikamismasinkasutatakse alumiiniumprofiilide lõikamiseks akende ja uste tootmisel, kardina seinte valmistamisel, päikesepaneelide raamide valmistamisel ja üldisel tööstuslikul alumiiniumi töötlemisel. See käsitleb tahkeid ja õõnsaid ekstrusioone, termokatkestusprofiile ja kergeid värviliste metallide sektsioone ettenähtud lõikevõimsuse piires.

Tootja ja tugi

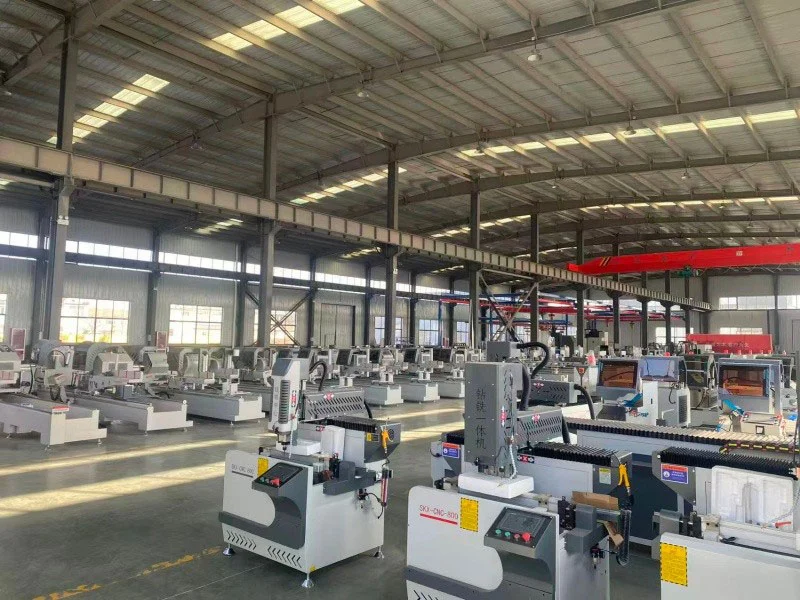

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb Lebulang masinana, on alates 1996. aastast tootnud Hiinas Jinanis asuvas tehases alumiiniumitöötlemisseadmeid.Poolautomaatne topeltpeaga sae alumiiniumprofiili lõikamismasintarnitakse tehasest otse CE ja ISO sertifikaadiga. Üheaastane garantii katab põhikonstruktsiooni. Kaasas on tehniline kaugtugi, kasutusvideod ja ingliskeelne kasutusjuhend. Varuosad on saatmiseks laos. Pinge, lõikepikkus ja kinnitusvalikud saab tellimise ajal kohandada.

KKK

K1: Mis tüüpi profiile saab see saag lõigata?

V: See lõikab kuni 350 mm laiuseid ja 150 mm kõrgusi alumiiniumprofiile, sealhulgas täisvardaid, õõnsaid ekstrusioone ja termiliselt purunevaid profiile. See sobib ka kergete värviliste metallide ja mõnede PVC-profiilide jaoks.

Q2: Kas see saab lõigata liitnurki?

V: Jah. Masin teostab kahemõõtmelist liitnurga lõikamist, mille horisontaalnurk on reguleeritav 45° kuni 135° ja vertikaalnurk 45° kuni 90°.

Q3: Mis on lõikamise täpsus?

V: Korduva asukoha pikkuse tolerants on ±0,2 mm ja lõikenurga tolerants on ±5′ standardsetes töötingimustes korralikult hooldatud teradega.

Q4: Kas õige pea positsioneerimine on automaatne?

V: Jah. Parempoolne pea liigub automaatselt mööda lineaarset juhikut viieteljelise CNC-süsteemi kaudu programmeeritud asendisse. Operaator sisestab soovitud pikkuse juhtpaneelile.

Q5: Mis on minimaalne tellimuse kogus ja tarneaeg?

V: Minimaalne tellimuse kogus on üks komplekt. Standardne tarneaeg on tavaliselt 15–25 tööpäeva pärast deposiidi laekumist, olenevalt praegusest tootmisgraafikust.
