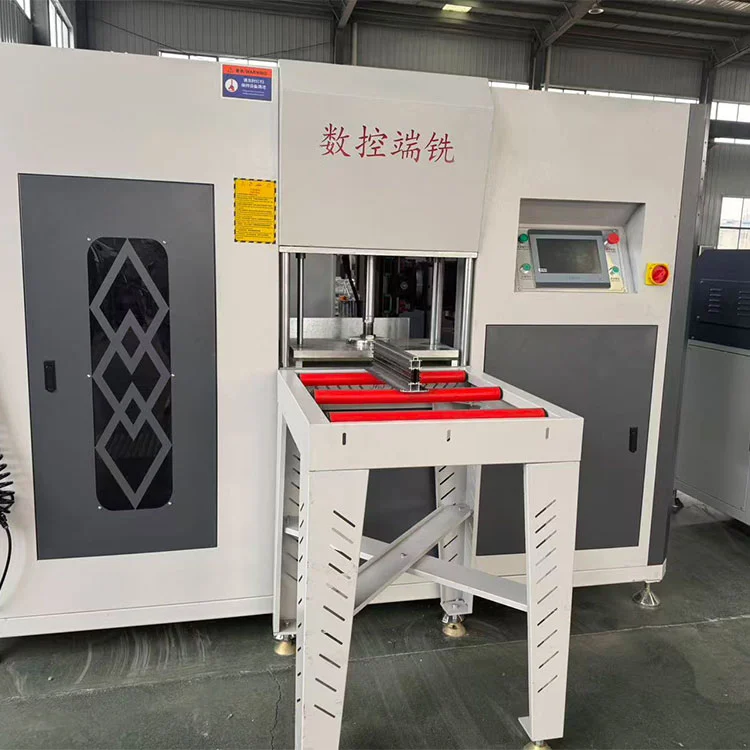

Mitme nurga all olev 3+2 otsafrees spetsiaalse kujuga alumiiniummuljoni jaoks
Mitme nurga all 3+2 teljega CNC-otsfrees on konstrueeritud keeruliste, mittestandardsete alumiiniumist raamide, ahtripeeglite ja raamiprofiilide jaoks – eriti termokatkestuse, süsteemiakna ja kardinaseina alumiiniumprofiilide jaoks. Kombineerides 3 lineaarset servotelge (X/Y/Z) + 2 pöördtelge (spindli kallutamine + ümberpööramine), pakub mitme nurga all olev 3+2 otsafrees spetsiaalse kujuga alumiiniummuljoni jaoks tõelist mitme nurga all (45° kuni +45°), ühe seadistusega freesimist erikujude jaoks, mida standardsed 3+1 masinad ei talu. Lebulang Lebulang kaubamärk on üks Hiina masinate tootja Hiinas. Kahe lõikega 4+2 teljega veski termilise purunemise alumiiniumi tootmisliin

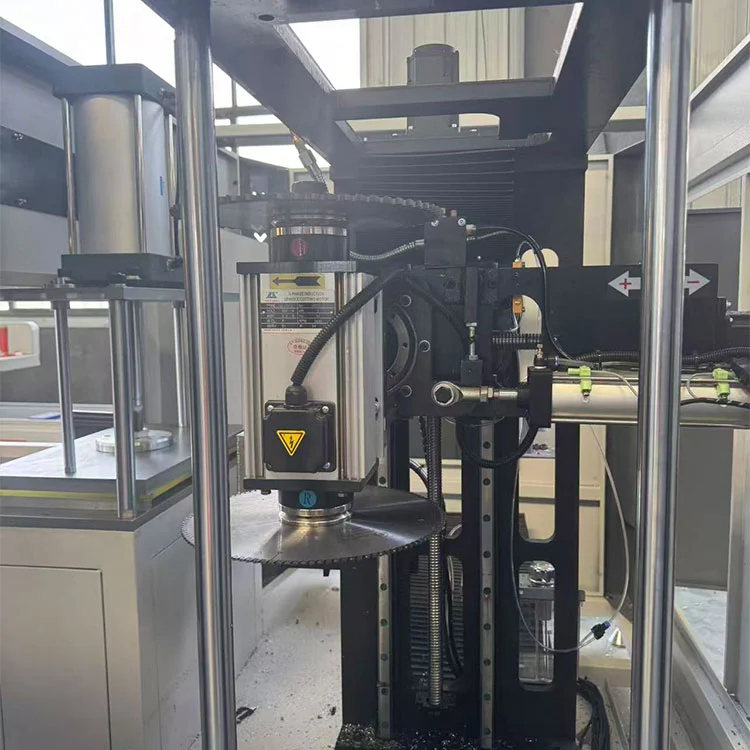

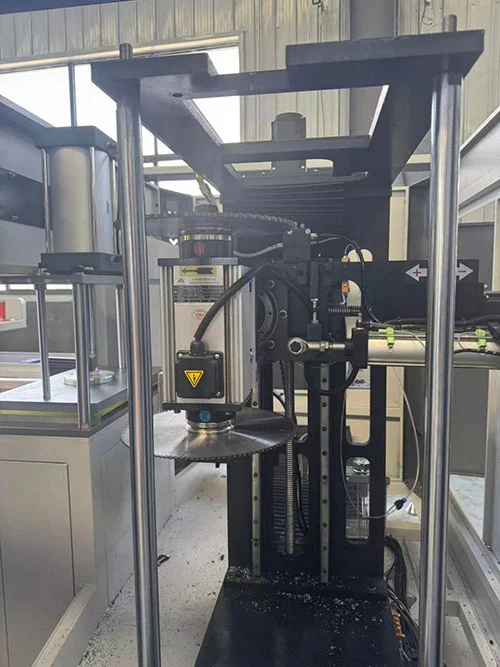

See mitme nurga all töötav 3+2 otsafrees spetsiaalse kujuga alumiiniummuljoni jaoks on ehitatud Lebulang Machine'i poolt, Hiinas asuva tootja poolt, kellel on peaaegu 30-aastane tehasekogemus akende ja uste töötlemise seadmete alal. See on loodud spetsiaalselt ebakorrapäraste, kumerate ja mitme nurga all olevate alumiiniumist raamide ja ahtripeeglite jaoks, mida leidub termilistes katkestussüsteemides, süsteemiakendes ja kardina seinafassaadides. Masin ühendab kolm servoajamiga lineaarset telge kahe pöördteljega, võimaldades spindlil kallutada ±45° ja pöörata 0° ja 90° vahel. Nurga all olevad otsad, sälgud, tihvtid ja sooned saab lõpule viia ühe kinnitusega, välistades käsitsi uuesti kinnitamise ja lühendades üleminekuaega.

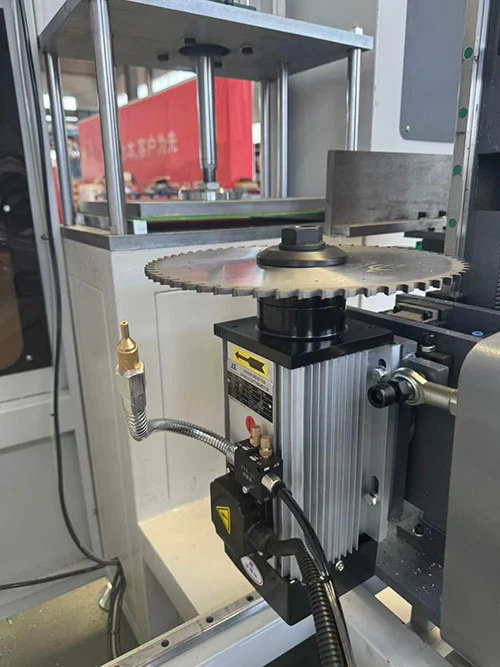

4 kW suure pöördemomendiga spindel, mis töötab kiirusel 2800 p/min, võtab vastu teemantlõikurid vahemikus φ250 kuni φ300 mm. Malmist raam ja lineaarne juhtsüsteem säilitavad partii käitamise ajal korratavuse vahemikus ±0,02 mm. Töölaud mahutab tsükli kohta neli kuni kuus profiili ja CNC-kontroller salvestab üle 100 eelseadistatud programmi, võimaldades kiiret vahetamist erinevate erikujuliste profiilide vahel. Juhtimine toimub 10-tollise kasutajasõbraliku puuteekraani kaudu, millel on visuaalne programmeerimine, hoides koolitusnõuded minimaalsena. Täielikult suletud kaitsekate, automaatne määrimissüsteem ja kummiga kaitstud pneumaatilised klambrid aitavad kaasa ohutule ja vähese hooldusega igapäevasele tööle.
CE ja ISO sertifikaadiga. OEM-i ja kohandatud konfiguratsioone toetatakse. Tootja tarnib seda masinat otse tehasest, keskendudes lihtsale hooldatavusele ja pakub kaugpaigaldusjuhiseid ilma lisatasuta.
Mitme nurga all olev 3+2 otsafrees spetsiaalse kujuga alumiiniummuljoni jaoks
- • 3+2 Axis Multi-Angle CNC süsteem3 lineaarset servotelge täpseks positsioneerimiseks;2 pöörlevat telgelubada±45° spindli kalle + 0°/90° ümberpööramine. Protsessnurga all olevad otsad, sälgud, tihvtid ja soonedühe käiguga --- käsitsi uuesti kinnitamata.
- • Optimeeritud erikujuline alumiiniumMõeldud jaoksebakorrapärased, kumerad ja mitme nurgaga mullid(soojuspaus, süsteemiaknad, kardinaseinad). Kõrvaldab vajaduse kohandatud lõiketööriistade järele; vähendab seadistamise aega 60%.
- • Kõrge täpsusega ja suure koormusega ehitus4kW suure pöördemomendiga spindel (2800 p/min) teemantlõikuritega;malmist raam + lineaarsed juhikudtagada±0,02 mm täpsusisegi partii tootmisel.

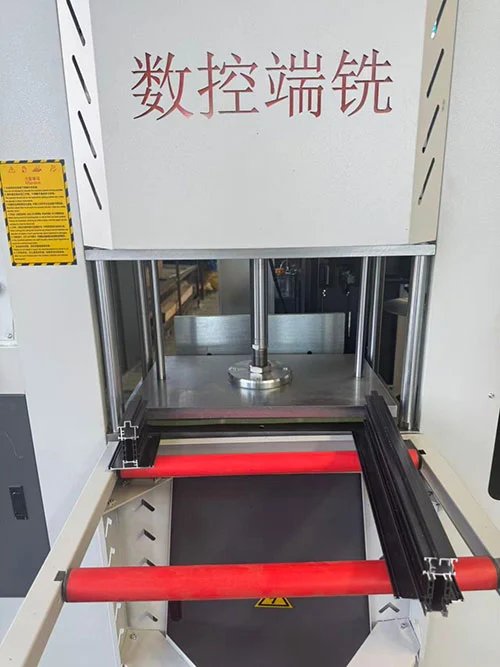

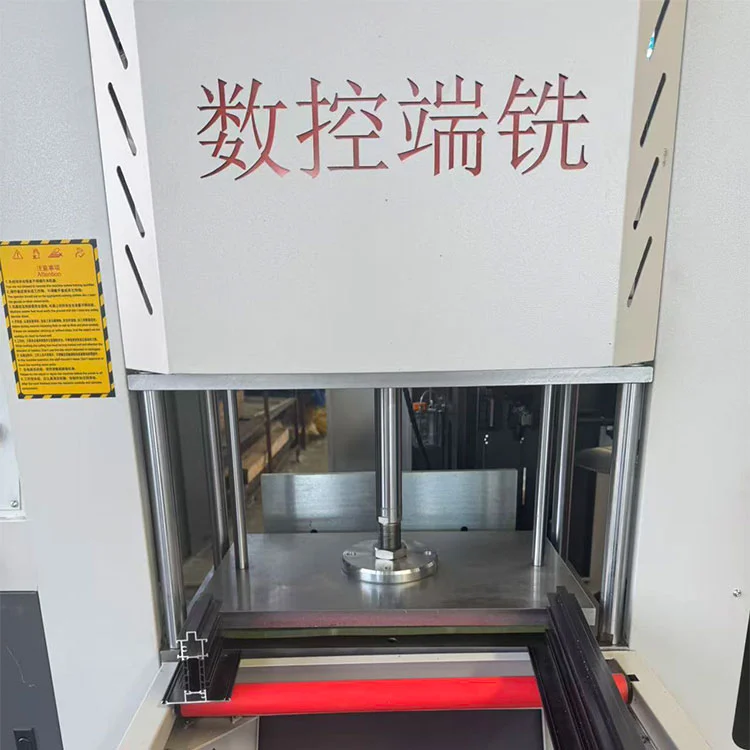

- • Paketttöötlus ja tõhususLaiad töölaua hoidikud4--6 profiilitsükli kohta;täielik servojuhtimine + eelseadistatud programmide salvestusruum (100+)võimaldab kiiret üleminekut erinevate erikujude vahel.

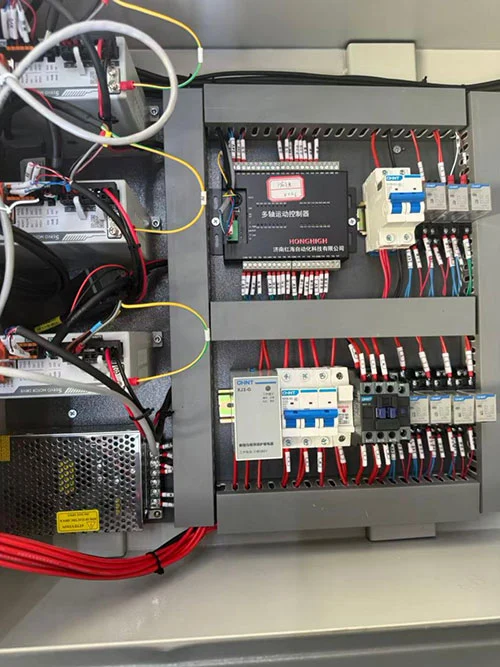

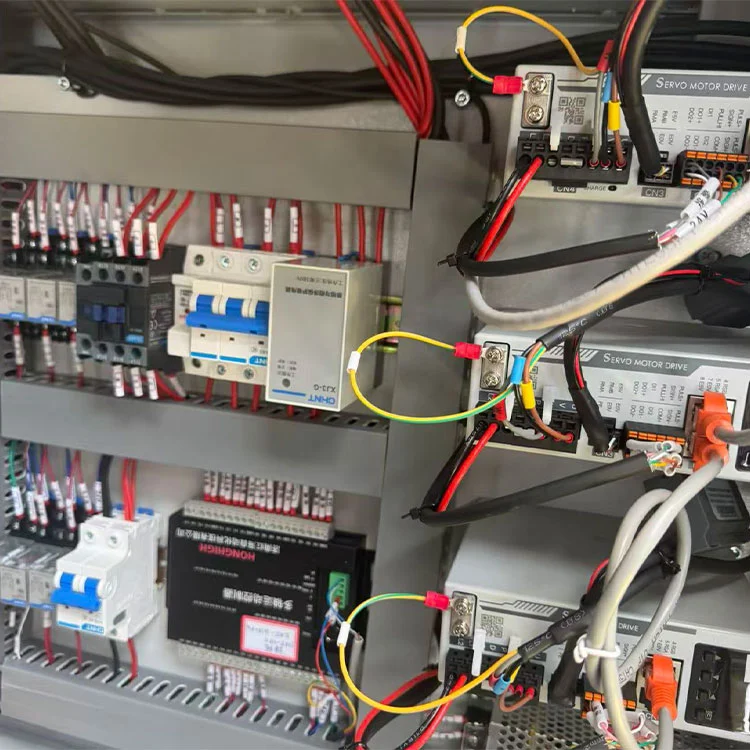

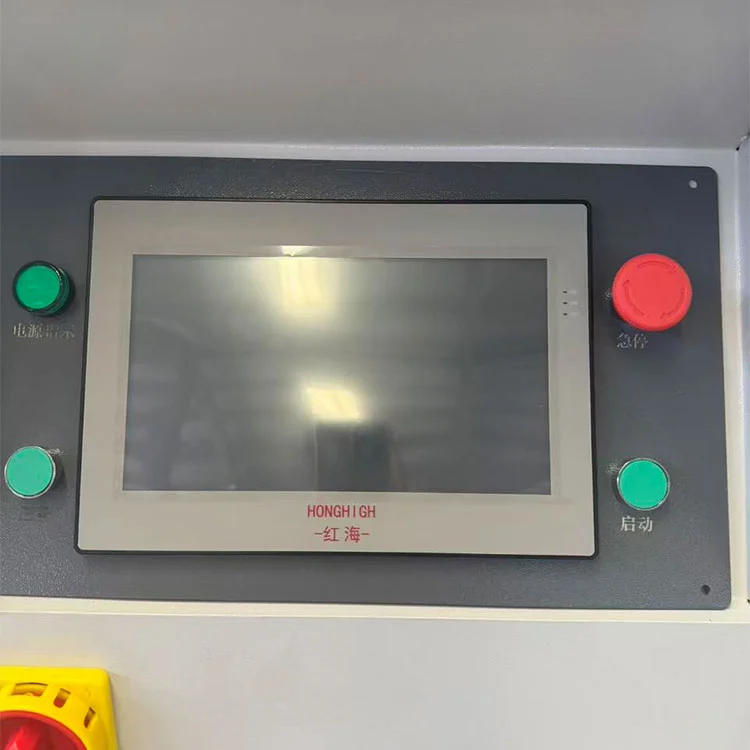

- • Kasutajasõbralik kasutamine10-tolline puutetundlik CNC (Delta/ESTUN); inglise/hiina liides;lihtne G-kood või visuaalne programmeerimine--- vajalik minimaalne väljaõpe.
- • Ohutu ja vähese hooldusegaTäielikult suletud kaitsekate; automaatne määrimine; kummikaitsega pneumaatilised klambrid takistavad profiili deformatsiooni.
Rakendused
- Erikujulised termokatkestusega alumiiniumist raamid/ahtrid
- Süsteemi aken ja uksnurga all olevad raami/akna profiilid
- Kardinasein alumiiniumistkeerukas otsa freesimine ja sälkumine
- Kõrgekvaliteedilised fassaadiprofiilid koosmitme nurga liigesed
Tehnilised andmed
- Toiteallikas: 380V/50Hz/3Ph (kohandatav)
- Total Power: 5.5kW (4kW spindle + servo drives)
- Spindli kiirus: 2800 pööret minutis
- Freesi läbimõõt: φ250--300mm (teemant)
- Tööõhurõhk: 0,5-0,8 MPa
- Maksimaalne freesimise sügavus: 100mm (0°), 70mm (45°)
- Maksimaalne profiili suurus: W≤150mm × K≤200mm
- Masina mõõtmed: 2100 × 1100 × 1600 mm
- Kaal: ≈650 kg
- Sertifikaat: CE/ISO
- Tootmine ja müük
Miks valida see 3+2 mitme nurgaga otsafrees?
- Mitmekülgsus väljaspool 3+1 masinat: Käepidemederinurgad ja keerulised kujundidteised ei saa.
- Tehasest otse Hiinast: konkurentsivõimeline hind,2-aastane garantii, kiire kohaletoimetamine.
- Täielik tehniline tugi: Online koolitus, videojuhendid, varuosade tarnimine.
Mitme nurgaga 3+2 otsafrees – ülim lahendus erikujuliseks alumiiniummullooni töötlemiseks.
