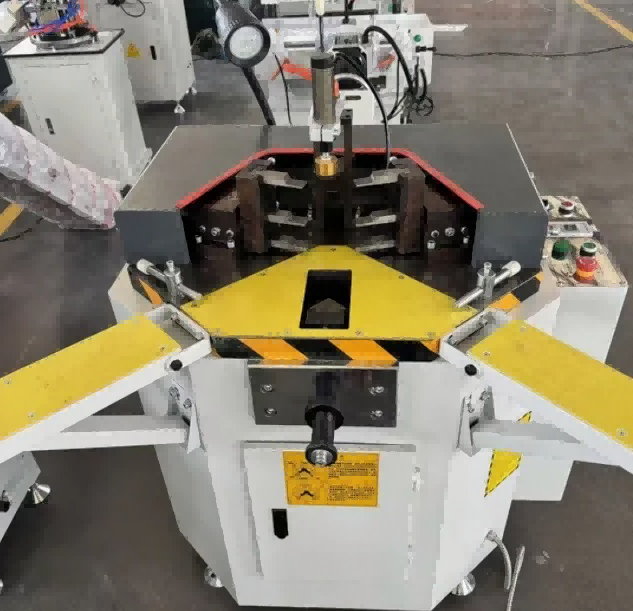

Kõrge tugevusega 140 mm alumiiniumist nurgakombineerimismasin

• Reguleeritavad kombineerimisparameetrid:Kombineerides survet, tööriista käiku ja tööasendit saab seadistada nii, et need vastaksid profiili ristlõikele. See võimaldab140 mm alumiiniumprofiilnurkade kombineerimise masintöötada erinevate alumiinium- ja termoprofiilidega 140 mm laiustes ilma ulatusliku ümberlülituseta.
• Keevitatud terasraam:Põhikonstruktsioon on valmistatud paksendatud terasplaadist ja keevitatud üheks tervikuks. See konstruktsioon peab vastu kombineerimistsükli ajal tekkivatele vibratsiooni- ja reaktsioonijõududele, nii et masin hoiab joondatud ka pikemate sõitude ja 24-tunnise töötamise ajal.

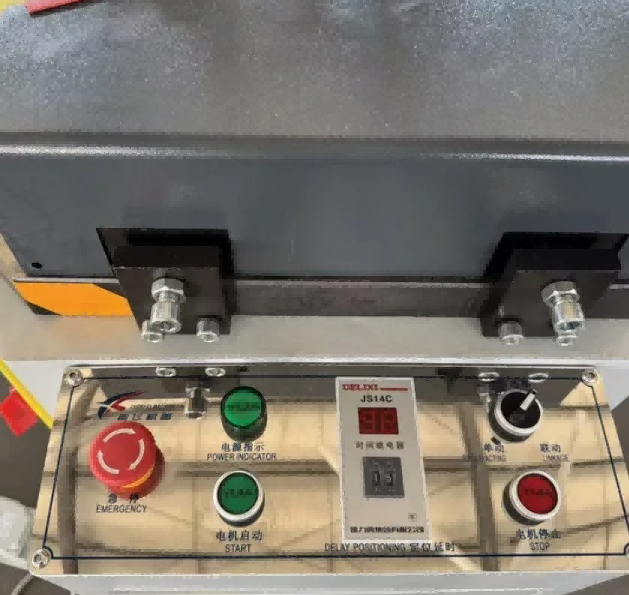

• Operaatori ohutus ja juhtseadised:Väärtöövastase blokeeringuga valvesüsteem takistab kombineerimistsükli käivitamist, kui operaatori käed on töötsoonis. Pneumaatilist kinnitamise ja kombineerimise järjestust juhitakse nuppude abil, programmeerimine pole vajalik. Enamik uusi operaatoreid saab pärast lühikest tutvustamist õppida laadimise ja tsükli käivitamise rutiini.



Põhifunktsioonid

140 mm suur mahutavus – saab hakkama laiemate ja paksemate alumiiniumprofiilidega, kui tavalised 120 mm masinad.

Suur pressimisjõud (48 kN) – hüdrauliline jõud tagab tihedad ja püsivad nurgaühendused ilma tühikuteta.

Täppispositsioneerimissüsteem – karastatud asukohaplokid tagavad ±0,1 mm korratavuse täiuslike 90° nurkade jaoks.

Tugev raam – pingevaba keevitatud teraskonstruktsioon minimeerib läbipainde ja pikendab masina eluiga.

Pneumaatiline kinnitus – kindlad, kiire toimega klambrid hoiavad profiile pressimise ajal kindlalt.

Reguleeritav pressimissügavus – kohandub hõlpsalt erinevate profiilide geomeetriate ja nurgaklahvide kujundustega.

Kasutajasõbralik HMI – intuitiivne nupp või PLC-liides vähendab treeninguaega ja operaatori väsimust.

CE ohutusvastavus – täielik kaitse, kahe käega juhtimine ja turvablokeeringud kaitsevad operaatoreid.

:Kuidas see töötab

Laadige profiil ja nurgavõti – asetage profiil ja nurgavõti karastatud asukohaplokki.

Pneumaatiline kinnitus – kiiretoimelised klambrid kinnitavad profiili kindlalt oma kohale.

Hüdrauliline pressimine – kõrgsurvepressimispea lukustab nurga 48 kN jõuga.

Täpne vormimine – profiilinurgad on vormitud täiusliku 90° nurga alla ilma tühikuteta.

Automaatne vabastamine – klambrid vabastatakse ja valmis profiil on eemaldamiseks valmis.

.

Rakendused

Laialdaselt kasutatav alumiiniumitööstuses:

Alumiiniumist akna- ja ukseprofiilid

Kardinaseina ja fassaadisüsteemid

Päikesetoa ja talveaia profiilid

Tööstuslikud alumiiniumraamid

Mööbli alumiiniumprofiilid

Näidiku- ja vitriinraamid

KKK

Milliseid profiile saab see masin pressida?

V: See on mõeldud kuni 140 × 140 mm alumiiniumist akna-, ukse- ja kardinaseinaprofiilidele. Suuremate profiilide jaoks on saadaval kohandatud mudelid.

Q2: Kas pressimisjõud on reguleeritav?

V: Jah. Hüdraulikasüsteem võimaldab reguleerida pressimisjõudu, et see sobiks erinevate profiilipaksuste ja nurga võtmetüüpidega.

K3: Kas see toetab muid nurki kui 90°?

V: Standardmudelid on fikseeritud 90° nurga all. Soovi korral on saadaval kohandatud mudelid reguleeritava nurga all (nt 45°).

Q4: Mis on tüüpiline pressimistäpsus?

V: Positsioneerimistäpsus on ±0,1 mm, tagades ühtlased ja kvaliteetsed nurgaühendused.
