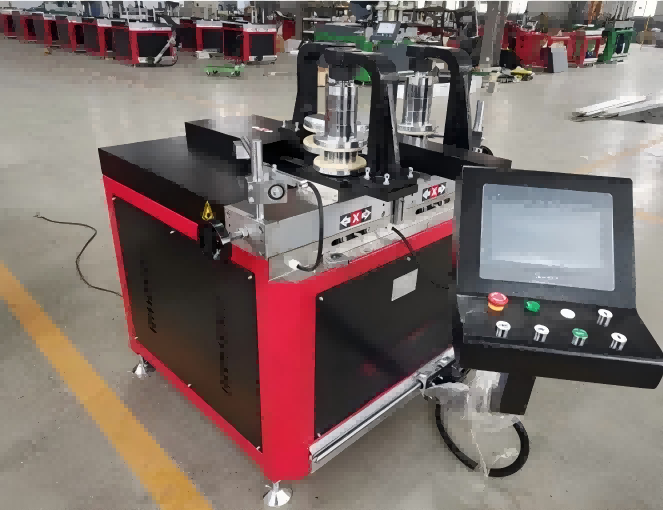

Kõrge täpsusega CNC-alumiiniumist ja PVC-profiiliga painutusmasin

See CNC-alumiiniumist ja PVC-profiiliga painutusmasin on mõeldud arhitektuursete profiilide valmistamiseks, sealhulgas kardina seinte, fassaadide, kaarakende ja PVC-aknaraamide valmistamiseks. Varustatud 3-rullilise sünkroniseeritud painutussüsteemi ja servoajamiga juhtimisega tagab sujuvad, moonutusteta kurvid ±0,5 mm täpsusega. Ühildub nii alumiiniumist ekstrusioonide kui ka PVC/UPVC profiilidega, masin toetab mitme raadiusega painutamist ühes seadistusega, parandades oluliselt tootmise efektiivsust, vähendades samal ajal materjali raiskamist. CE-sertifikaadiga ja täielikult kohandatav, see on ideaalne lahendus kaasaegsete arhitektuursete painutusrakenduste jaoks.

• Mitme materjali ühilduvus:TheCNC alumiiniumist PVC profiili painutusmasinpainutab alumiiniumist, PVC-st, UPVC-st, termilisest purunemisest, roostevabast terasest ja vasest profiile. Tööriistakomplekte saab muuta, et need vastaksid masina võimsuse piires erinevatele materjalide klassidele ja ristlõigetele.
• 3-teljeline CNC positsioneerimine:X-, Y- ja Z-telje servomootoreid juhitakse 10-tollise puuteekraaniga CNC-kontrolleri kaudu. Positsioneerimise täpsus on ±0,02 mm. Operaatorid programmeerivad mitme raadiusega kujundeid, kaare ja liitkõveraid otse liidesele või impordivad andmeid USB kaudu.
• Hüdraulilise tõukejõu valikud:Pakutakse kolme hüdrojaama konfiguratsiooni – 20-tonnine, 25-tonnine ja 40-tonnine –, mis valitakse profiilimaterjali, seina paksuse ja nõutava painderaadiuse alusel. Hüdraulikapump töötab standardsete tööstusseadmetega võrreldes väiksema müraga.
• Painde kuju vahemik:Masin toodab C-kuju, U-kuju, S-kuju, täisringi, ellipsi, mitme raadiusega kombinatsioone ja kohandatud kaare. Vormrihmad ja rullvormid saab kohandada vastavalt profiili ristlõikele optimaalse paindekvaliteedi saavutamiseks.

Kuidas see töötab

Profiili laadimine

Alumiinium- või PVC-profiilid asetatakse etteandejuhikusse ja kinnitatakse kindlalt, et vältida libisemist või väändumist painutusprotsessi ajal.

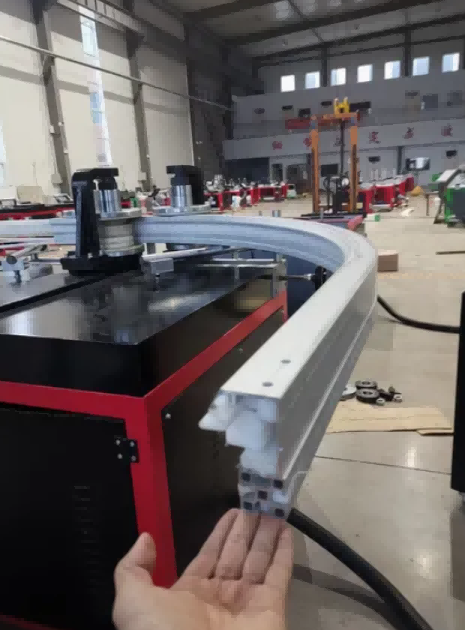

2. 3-rulliline sünkroniseeritud painutamine

Masin kasutab kolme täppisrulli:

Ülemine rull – viib profiili edasi

Kaks külgmist rulli – liiguvad mööda CNC-juhitud trajektoore, et avaldada ühtlast survet

See sünkroniseeritud liikumine tagab ühtlase kaare moodustumise ilma pinnakahjustuste või deformatsioonideta.

3. Servoajamiga täpsus

Servomootorid juhivad rullide positsioneerimist reaalajas, pakkudes täpset tagasisidet ja korratavat paindejõudlust. CNC-süsteem kompenseerib automaatselt materjali tagasitõmbumise.

4. Mitme raadiusega programmeerimine

Operaatorid saavad programmeerida mitu painderaadiust, kaare segmente ja täisringe otse CAD-joonistelt. Masin teostab keerulisi kõveraid ilma käsitsi sekkumiseta.

5. Pidev tootmine

Kui programm on seadistatud, kordab masin painutustsüklit suure järjepidevusega, muutes selle sobivaks nii masstootmiseks kui ka kohandatud arhitektuuriprojektide jaoks.

Protsessi voog:

Profiili laadimine → CNC programmi sisend → 3 rullikuga sünkroniseerimine → servo positsioneerimine → mitme raadiusega painutamine → valmis kumer profiil

Põhikomponendid

CNC kontroller:10-tolline puuteekraan koos kasutajaliidesega paindenurkade, raadiuste ja mitme raadiusega järjestuste programmeerimiseks. USB-port toetab programmide importi ja eksporti. Kontroller haldab telje liikumist, hüdraulilist rõhku ja tsükli ajastust.

Hüdraulikajaam:Saadaval 20-, 25- ja 40-tonnise konfiguratsiooniga. Kasutab imporditud õlipumpa, mis on valitud stabiilse rõhu väljundi ja vaikse töö tagamiseks. Hüdraulikaring sisaldab rõhualandusklappi ja filtrit.

Rullvormid:Valmistatud karastatud terasest valikulise PU-kattega. Kattekiht aitab vältida kriimustamist või märgistamist kaetud, anodeeritud või värvitud profiilpindadel. Vormikomplektid on erinevate profiilide ristlõigete jaoks vahetatavad.

Edasikandumine:Taiwani HIWIN lineaarsed juhtrööpad kannavad liikuvaid telgi. Täppiskäigukastid ja servomootorid tagavad X, Y ja Z liikumiste positsioneerimise täpsuse.

Rakendused

• Kardinaseina profiili painutamine

  Arhitektuursed fassaadi kumerad raamid

  Kaarakende ja uste profiilid

  PVC akna- ja ukseraami painutamine

  Alumiiniumvooderdus ja viimistluse painutamine

  Dekoratiivsed interjööriprofiilid




Tootja ja garantii

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb Lebulangi masinana, on alates 1996. aastast tootnud Hiinas Jinanis asuvas tehases alumiiniumi ja PVC töötlemisseadmeid.CNC alumiiniumist PVC profiili painutusmasintarnitakse tehasest otse CE ja ISO sertifikaadiga. Üheaastane garantii katab põhikonstruktsiooni. Tehniline kaugtugi, paigaldusvideod ja ingliskeelne juhend on saadaval ilma lisatasuta. Kohapealse paigalduse ja koolituse saab kokku leppida eraldi. Varuosad, nagu rullvormid, vormimisrihmad ja hüdrotihendid, on laos. Masina värvi, kaubamärki ja pakendit saab kohandada OEM- ja ODM-lepingute alusel.

KKK

1. Kas olete tehas või kaubandusettevõte?

Oleme tootja, kellel on Hiinas Jinanis oma tootmisüksus, mis tegutseb aastast 1996.

2. Kui pikk on seadmete garantii?

Üks aasta põhikonstruktsioonil, välja arvatud tavapärased kuluvad osad, nagu rullvormid ja vormimisrihmad.

3. Kuidas pakkuda müügijärgset teenindust?

Pakutakse kaugvideojuhiseid, veebipõhist tehnilist tuge ja defektsete osade tasuta asendamist garantiiaja jooksul. Lisatasu eest on võimalik korraldada kohapealne paigaldus, kasutuselevõtt ja koolitus.

4. Kui pikk on tarneaeg?

Tavalised masinad tarnitakse 10–20 tööpäeva jooksul pärast tagatisraha laekumist.

5. Milliseid masinaid te veel müüte?

Alumiiniumi lõikemasinad, alumiiniumist nurkade pressimismasinad, PVC-keevitusmasinad, CNC-puurimis- ja freespingid ning täielikud uste ja akende tootmisliinid.

6. Kas masin võib termokatkestusprofiile painutada?

Jah. Sobivate vormimisrihmade ja rullvormidega saab masin painutada termiliselt purunevaid alumiiniumprofiile, säilitades samal ajal isolatsiooniriba terviklikkuse.
