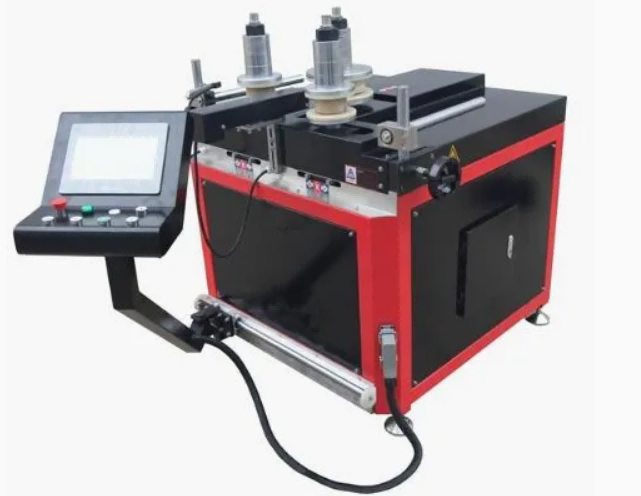

Tugev CNC-profiiliga painutusmasin alumiiniumile ja PVC-le

See CNC-alumiiniumist ja PVC-profiiliga painutusmasin on mõeldud arhitektuursete profiilide valmistamiseks, sealhulgas kardina seinte, fassaadide, kaarakende ja PVC-aknaraamide valmistamiseks. Varustatud 3-rullilise sünkroniseeritud painutussüsteemi ja servoajamiga juhtimisega tagab sujuvad, moonutusteta kurvid ±0,5 mm täpsusega. Ühildub nii alumiiniumist ekstrusioonide kui ka PVC/UPVC profiilidega, masin toetab mitme raadiusega painutamist ühes seadistusega, parandades oluliselt tootmise efektiivsust, vähendades samal ajal materjali raiskamist. CE-sertifikaadiga ja täielikult kohandatav, see on ideaalne lahendus kaasaegsete arhitektuursete painutusrakenduste jaoks.

• Mitme materjali ühilduvus:TheCNC alumiiniumist PVC profiili painutusmasinpainutab alumiiniumist, PVC-st, UPVC-st, termilisest purunemisest, roostevabast terasest ja vasest profiile. Tööriistakomplekte saab muuta, et need vastaksid masina võimsuse piires erinevatele materjalide klassidele ja ristlõigetele.
• 3-teljeline CNC positsioneerimine:X-, Y- ja Z-telje servomootoreid juhitakse 10-tollise puuteekraaniga CNC-kontrolleri kaudu. Positsioneerimise täpsus on ±0,02 mm. Operaatorid programmeerivad mitme raadiusega kujundeid, kaare ja liitkõveraid otse liidesele või impordivad andmeid USB kaudu.
• Hüdraulilise tõukejõu valikud:Pakutakse kolme hüdrojaama konfiguratsiooni – 20-tonnine, 25-tonnine ja 40-tonnine –, mis valitakse profiilimaterjali, seina paksuse ja nõutava painderaadiuse alusel. Hüdraulikapump töötab standardsete tööstusseadmetega võrreldes väiksema müraga.
• Painde kuju vahemik:Masin toodab C-kuju, U-kuju, S-kuju, täisringi, ellipsi, mitme raadiusega kombinatsioone ja kohandatud kaare. Vormrihmad ja rullvormid saab kohandada vastavalt profiili ristlõikele optimaalse paindekvaliteedi saavutamiseks.

Kuidas see töötab

Profiili laadimine

Alumiinium- või PVC-profiilid asetatakse etteandejuhikusse ja kinnitatakse kindlalt, et vältida libisemist või väändumist painutusprotsessi ajal.

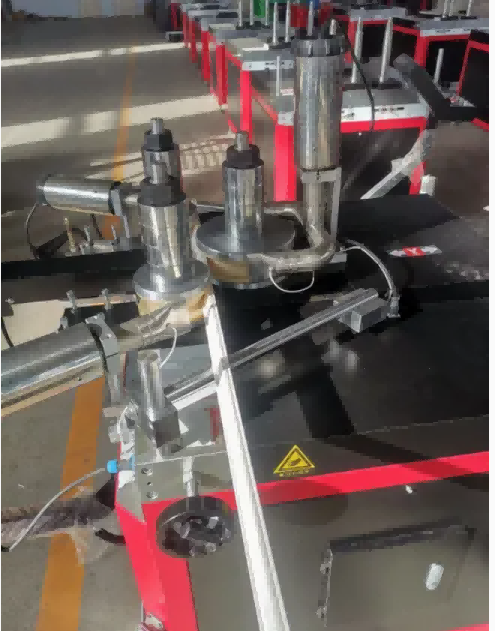

2. 3-rulliline sünkroniseeritud painutamine

Masin kasutab kolme täppisrulli:

Ülemine rull – viib profiili edasi

Kaks külgmist rulli – liiguvad mööda CNC-juhitud trajektoore, et avaldada ühtlast survet

See sünkroniseeritud liikumine tagab ühtlase kaare moodustumise ilma pinnakahjustuste või deformatsioonideta.

3. Servoajamiga täpsus

Servomootorid juhivad rullide positsioneerimist reaalajas, pakkudes täpset tagasisidet ja korratavat paindejõudlust. CNC-süsteem kompenseerib automaatselt materjali tagasitõmbumise.

4. Mitme raadiusega programmeerimine

Operaatorid saavad programmeerida mitu painderaadiust, kaare segmente ja täisringe otse CAD-joonistelt. Masin teostab keerulisi kõveraid ilma käsitsi sekkumiseta.

5. Pidev tootmine

Kui programm on seadistatud, kordab masin painutustsüklit suure järjepidevusega, muutes selle sobivaks nii masstootmiseks kui ka kohandatud arhitektuuriprojektide jaoks.

Protsessi voog:

Profiili laadimine → CNC programmi sisend → 3 rullikuga sünkroniseerimine → servo positsioneerimine → mitme raadiusega painutamine → valmis kumer profiil

Põhifunktsioonid

3-rulliline sünkroniseeritud painutussüsteem sujuvate ja täpsete kurvide jaoks

Servo-ajamiga juhtimine reaalajas täpsuse ja korratavuse tagamiseks

Mitme raadiusega painutamine ühes seadistuses

Ühildub alumiinium- ja PVC/UPVC-profiilidega

CAD Drawing Import keerukate kõverate programmeerimiseks

Automaatne vedru tagasilöögi kompensatsioon

Kasutajasõbralik CNC-liides

Heavy Duty raam vibratsioonivabaks tööks

CE-sertifikaadiga ja kohandatav

Rakendused

• Kardinaseina profiili painutamine

  Arhitektuursed fassaadi kumerad raamid

  Kaarakende ja uste profiilid

  PVC akna- ja ukseraami painutamine

  Alumiiniumvooderdus ja viimistluse painutamine

  Dekoratiivsed interjööriprofiilid




Tootja ja garantii

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb Lebulangi masinana, on alates 1996. aastast tootnud Hiinas Jinanis asuvas tehases alumiiniumi ja PVC töötlemisseadmeid.CNC alumiiniumist PVC profiili painutusmasintarnitakse tehasest otse CE ja ISO sertifikaadiga. Üheaastane garantii katab põhikonstruktsiooni. Tehniline kaugtugi, paigaldusvideod ja ingliskeelne juhend on saadaval ilma lisatasuta. Kohapealse paigalduse ja koolituse saab kokku leppida eraldi. Varuosad, nagu rullvormid, vormimisrihmad ja hüdrotihendid, on laos. Masina värvi, kaubamärki ja pakendit saab kohandada OEM- ja ODM-lepingute alusel.

KKK

Korduma kippuvad küsimused

1. Milliseid materjale see masin võib painutada?

See on mõeldud alumiiniumist ekstrusioonide ja PVC/UPVC profiilide jaoks, mida kasutatakse akendes, ustes, kardinaseinades ja fassaadides.

2. Kas see võib ühes profiilis painutada mitut raadiust?

Jah. CNC-süsteem toetab mitme raadiusega ja segmenteeritud kaare painutamist ühe programmi raames.

3. Kas masin sobib suuremahuliseks tootmiseks?

Absoluutselt. Pärast programmeerimist kordab masin painutustsükleid suure järjepidevusega ja minimaalse operaatori sekkumisega.

4. Kas see toetab CAD-failide importi?

Jah. Täpse täitmise jaoks saab keerukaid kõveraid ja kaarelõike importida otse CAD-joonistest.

5. Kas masinat saab kohandada?

Jah. Pakume OEM/ODM-i kohandamist profiili suuruse, painutusvõimsuse ja juhtimissüsteemide jaoks.

Miks valida see masin

Täpne painutamine – ±0,5 mm täpsus arhitektuuristandardite jaoks

Tõhusus – mitme raadiusega painutamine ühes seadistuses vähendab töö- ja tsükliaega

Mitmekülgsus – üks masin alumiinium- ja PVC-profiilide jaoks

Usaldusväärsus – vastupidav raam ja servoajam tagavad pikaajalise stabiilsuse

Globaalne vastavus – CE sertifikaat rahvusvaheliste projektide jaoks
