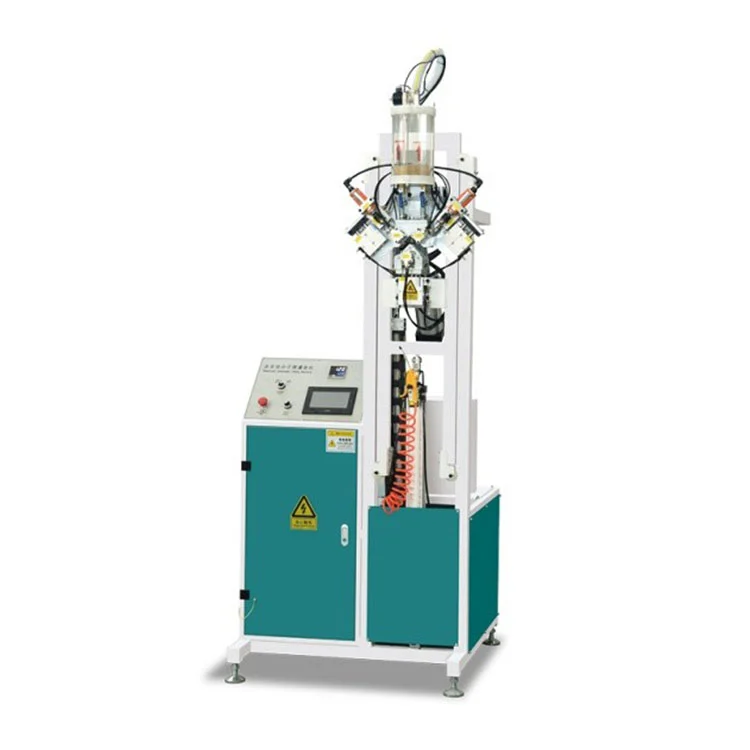

Täitmismasin, automaatne isoleerklaasist molekulaarsõela täitmismasin

Põhifunktsioonid

TheTäitmismasin, automaatne isoleerklaasist molekulaarsõela täitmismasintagab molekulaarsõela kontrollitud täitmise alumiiniumist vaheprofiilideks isoleeritud klaasi valmistamiseks.

• Juhtimissüsteem:Puuteekraan koos PLC-ga võimaldab operaatoril määrata ja reguleerida täitmise parameetreid, sealhulgas puurimissügavust, täitmisaega ja tihendustsüklit. Programmisalvestus toetab erinevate vaheprofiilide tagasikutsumist.
• Vahetüki ühilduvus:Masin töötleb 6 mm kuni 30 mm laiuseid alumiiniumist vahepukse. Molekulaarsõela graanulid läbimõõduga 0,5–0,8 mm juhitakse raskusjõu abil läbi täitepea.
• Raami maht:Maksimaalsed raami mõõtmed on 2000 × 2000 mm, mis katab arhitektuursete isoleerklaasiliinide jaoks vajaliku üldise vahemiku.
• Toite- ja õhuvarustus:Seade töötab 220 V / 50 Hz ühefaasilise toitega ja tarbib 1,0 kW. Pneumaatilise puuri ja tihendusmehhanismide jaoks on vajalik stabiilne tööõhu rõhk 0,6 MPa.
• Materjali automaatne täiendamine:Kuivatusaine punkris olev tasemeandur jälgib järelejäänud sõela materjali. Kui tase langeb alla eelseadistatud punkti, hoiatab süsteem operaatorit või käivitab olenevalt konfiguratsioonist välise täiteseadme.

Tööpõhimõte

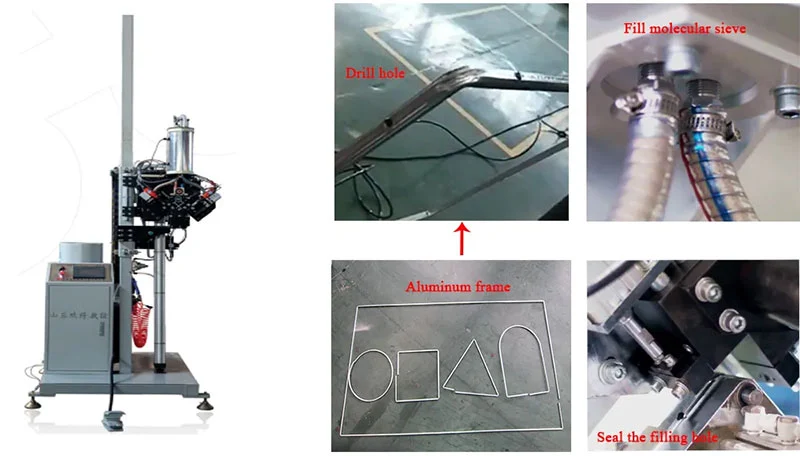

TheTäitmismasin, automaatne isoleerklaasist molekulaarsõela täitmismasintöötab nii, et esmalt puuritakse programmeeritud asendis alumiiniumist vaheriba sisse väike auk. Seejärel süstib täiteotsak vahetüki õõnsusse mõõdetud koguse molekulaarsõela kuivatusainet. Pärast täitmist tihendab see sama jaam või spetsiaalne tihendusseade auku, vältides niiskuse sissepääsu ja hoides kuivatusainet sees. Järjestust juhib PLC, mis koordineerib puurimispead, täitetaimerit ja tihendustoimingut puuteekraanile sisestatud vaheriba laiuse ja raami suuruse alusel. Punkris olev optiline või mahtuvuslik andur jälgib kuivatusaine taset ja masina saab ühendada välise täitesüsteemiga, et säilitada varustust ka pikemate töökäikude ajal.

Põhikomponendid

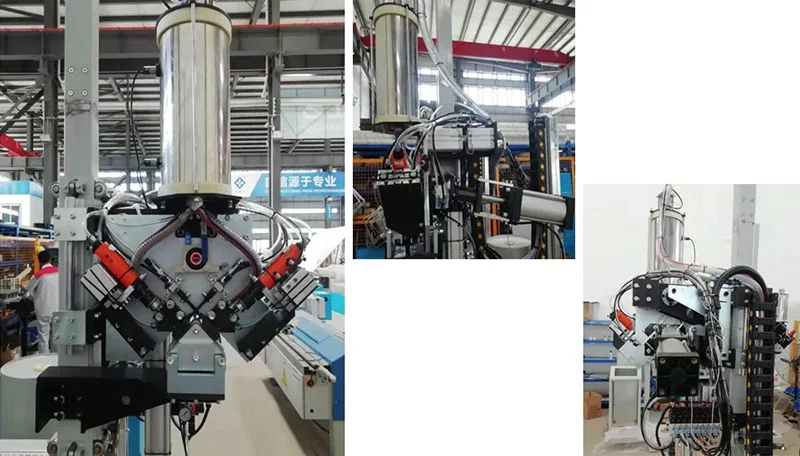

• Kuivatusaine punker ja söötur:Suletud roostevabast terasest punker hoiab molekulaarsõela materjali. Sees olev segisti hoiab ära sildamise ning doseerimiskruvi või värav kontrollib täiteotsikusse juhitavat kogust.
• Puurimisüksus:Pneumaatiline või elektriline puurmootor käitab karbiidist puuri, mille suurus vastab vaheprofiili vajaliku ava läbimõõdule. Puurimissügavus on reguleeritav ja seadistatav läbi PLC.
• Täitepea:Vahetatavad düüsid sobivad erinevate vahetükkide laiusega. Kiirvabastusmehhanism võimaldab düüside vahetamist tootmispartiide vahel ilma tööriistadeta.
• Tihendusmehhanism:Tihendusjaam asetab puuritud augu kohale eelnevalt lõigatud liimkorgi või kuumsulavatihendi. Tihendusaeg ja rõhk on programmeeritavad.

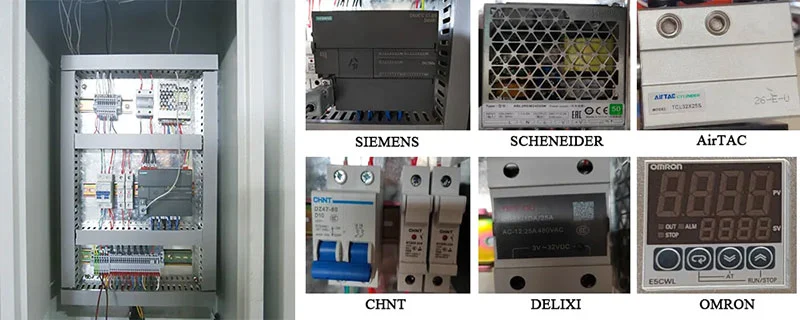

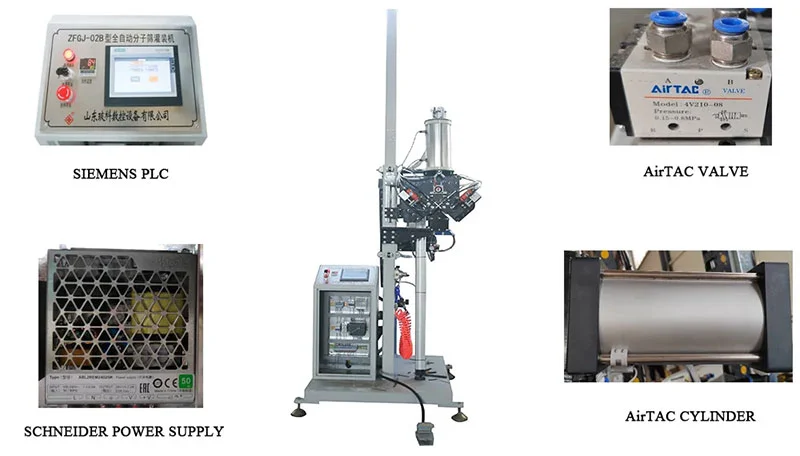

• Juhtpaneel:Mitmekeelse toega värviline puuteekraan kuvab reaalajas tootmisandmeid, häiretingimusi ja hoolduse meeldetuletusi. PLC salvestab kuni 100 parameetrikomplekti erinevate vaheprofiilide jaoks.
• Raami transpordisüsteem:Elektrilised rullid liigutavad kokkupandud vaheraami oma kohale. Reguleeritavad juhikud keskraamid kuni 2000×2000 mm ning pneumaatilised klambrid hoiavad raami paigal puurimise ja täitmise ajal.

Tehnilised andmed

KKK

Q1: Mis on täisautomaatse isoleerklaasist molekulaarsõela täitmismasina põhifunktsioon?

V: See puurib augud alumiiniumist vahevarrastesse, täidab need molekulaarsõela kuivatusainega ja sulgeb augud automaatselt. See protsess eemaldab isoleeriva klaaspaketi sees olevast õhuõõnest jääkniiskuse, mis aitab vältida sisemist udustumist aja jooksul.

Q2: Millise suurusega klaasraamidega see masin hakkama saab?

V: Masin töötleb kuni 2000 mm × 2000 mm raame. Reguleeritavate juhikute ja kiirvahetatavate täiteotsikute abil aktsepteeritakse alumiiniumist vahepuksi laiused vahemikus 6 mm kuni 30 mm.

K3: Kas masin vajab kuivatusaine täitmiseks käsitsi sekkumist?

V: Punkrit jälgitakse automaatselt. Kui kuivatusaine tase langeb alla seadistuspunkti, võib süsteem aktiveerida häire või käivitada automaatse täitmistsükli, kui see on ühendatud välise toitesüsteemiga, minimeerides katkestused.

Q4: Millised on paigaldamise võimsus- ja õhurõhunõuded?

V: See nõuab pneumaatiliste komponentide jaoks 220 V / 50 Hz ühefaasilist toiteallikat (1,0 kW koguvõimsus) ja stabiilset suruõhuvarustust 0,6 MPa.

K5: Kuidas tagab masin, et kuivatusaine püsib vahetüki sees?

V: Pärast täiteotsiku tagasitõmbumist asetab tihendusmehhanism puuritud augu kohale kohe tihendi. See takistab kuivatusaine väljalekkimist ja takistab ümbritseva niiskuse sisenemist vahetükile enne IGU-sse paigaldamist.

K6: Kas tööliides on kasutajasõbralik?

V: Puuteekraan võimaldab juurdepääsu kõigile tsükliparameetritele, tootmisloendurile ja häirelogidele. Erinevate vaheprofiilide parameetrite komplekte saab salvestada ja tagasi kutsuda, mis vähendab seadistusaega tellimuste vahel vahetamisel.
