Kahe lõikega 4+2 teljega veski termilise purunemise alumiiniumi tootmisliin

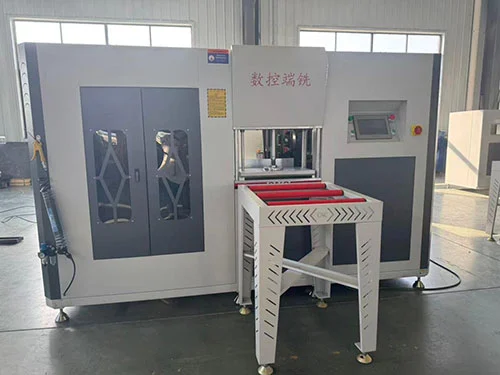

Selle topeltlõikelise 4+2 võlli otsa freesimise termiliselt purustatud alumiiniumprofiilide tootmisliini tootis Lebulang Machine Hiinas Jinanis asuvas tehases. Ettevõte on alumiiniumisulamist ukse- ja aknaseadmeid tootnud aastast 1996 ning tootmisliin müüakse otse tehasest. OEM/ODM konfiguratsioonid aktsepteeritakse. See otsafrees on mõeldud suuremahuliseks termokatkestusprofiilide tootmiseks, kasutades kahte sõltumatut spindlit, mis lõikavad mõlemas suunas ilma tühikäiguta tagasikäiguta. 4+2-teljeline CNC-süsteem positsioneerib spindlid ja muudab nende orientatsiooni automaatselt 0° ja 90° vahel. Malmist alus, lineaarsed juhtsiinid ja kuulkruviajamid hoiavad positsioneerimistäpsust ±0,02 mm piires ning 7-tolline puuteekraan koos eellaaditud programmidega haldab sätteid.

Kahe lõikega 4+2 teljega veski termilise purunemise alumiiniumi tootmisliin

• Kahe lõikega süsteem:Kaks sõltumatut spindlit, üks edasi ja üks tagurpidi, võimaldavad lõikamist mõlemas suunas piki profiili. Freesimistsükkel ei nõua tühikäigu tagasikäiku, mis vähendab tsükli koguaega võrreldes ühe spindliga masinatega, mis lõikavad ainult ühes suunas.
• 4+2-teljeline CNC juhtimine:Neli servotelge juhivad lineaarset profiili söötmist ja positsioneerimist; kaks täiendavat pöördtelge lülitavad spindlid automaatselt 0° ja 90° vahel. See paigutus võimaldab otste freesimist, tihvtide lõikamist ja sälkumist mulljonidele, tugevdatud mullidele ja raamiprofiilidele ilma käsitsi tööriistade muutmiseta.
• Termilise purunemise alumiiniumi ühilduvus:Lõikuri geomeetria ja kinnitusseade on mõeldud termokatkestusprofiilidele, kus isoleerriba peab jääma puutumatuks ja freesitud pinnad peavad tagama tiheda vuugi sobivuse, et tagada valmis akna- või uksekoostu hea soojusnäitaja.

Kahe lõikega 4+2 teljega veski termilise purunemise alumiiniumi tootmisliin

• Täpsus ja stabiilsus:Masina alus on malmist, mis tagab freesimise ajal vibratsiooni summutamise massi. Positsioneerimistelgedel olevad lineaarsed juhtsiinid ja kuulkruviajamid säilitavad järjepideva töö korral korratavuse vahemikus ±0,02 mm. Kummiga kaetud lõugadega pneumaatilised klambrid hoiavad profiili kindlalt, ilma selle pinda märkimata.

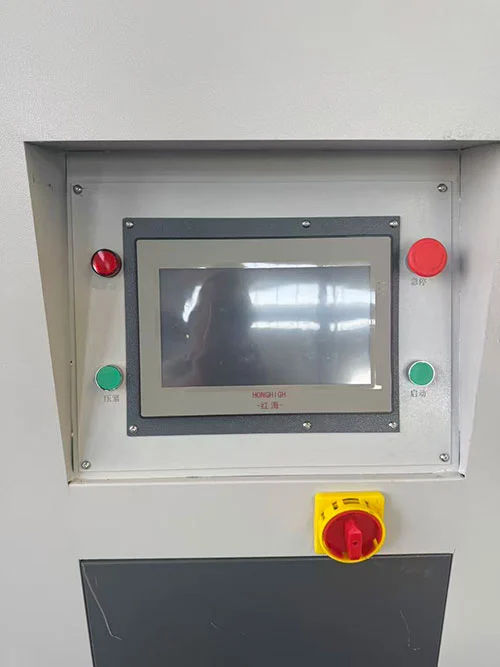

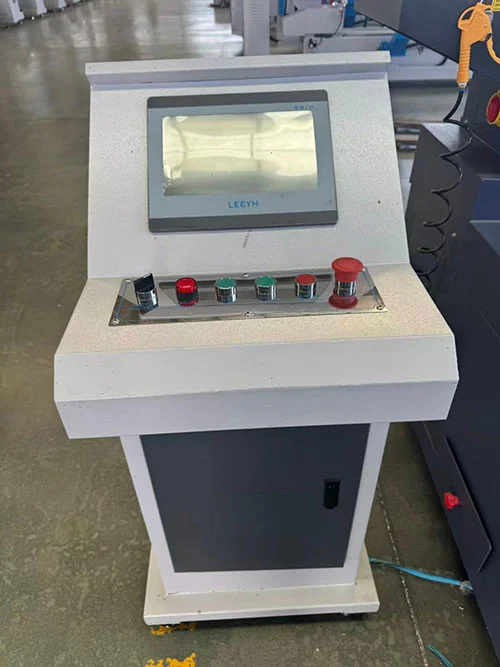

• Kasutamine ja programmeerimine:7-tolline puuteekraaniga liides (ESTUN või Schneideri CNC süsteem) salvestab tavaliselt kasutatavad profiiliprogrammid. Operaator saab eelseadistuse tagasi kutsuda või uued mõõtmed otse sisestada. Valikuline QR-koodi skannimise funktsioon võib automaatselt laadida vastava töötlusprogrammi, vähendades häälestusaega ja sisestusvigade võimalust.

Kahe lõikega 4+2 telje otsaga freesi termilise purunemise alumiiniumi tootmisliini rakendused

• Termomurruga alumiiniumist ukse- ja aknaraami / ahtripeegli otsa freesimine
• Karkassi ja tiivaprofiilide tihvtide ja soonte töötlemine
• Kardinaseina alumiiniumprofiili otsapinna töötlemine
• Suuremahulised alumiiniumakende tootmisliinid

Kuidas see töötab

TheKahe lõikega 4+2 teljega veski termilise purunemise alumiiniumi tootmisliintöötab nii, et operaator laadib termomurruga alumiiniumprofiili pneumaatilistesse klambritesse. 4+2-teljeline CNC-juhtseade positsioneerib spindlid sobiva nurga all (0° või 90°) ja liigutab neid mööda lineaartelgesid, et freesida profiiliotsad. Üks spindel lõikab edasisuunas ja teine ​​vastassuunas pöörlev spindel lõpetab lõike tagasikäigul – või mõlemad võivad olenevalt programmist korraga töödelda erinevaid tahke. Freesimissügavus, tapi pikkus ja soone mõõtmed määratakse puuteekraani kaudu. Kahekordse lõikega tegevus tähendab, et spindlid on kogu tsükli jooksul haakunud ja profiil on järgmiseks töötlemisetapiks valmis, kui klambrid vabanevad.

Põhikomponendid

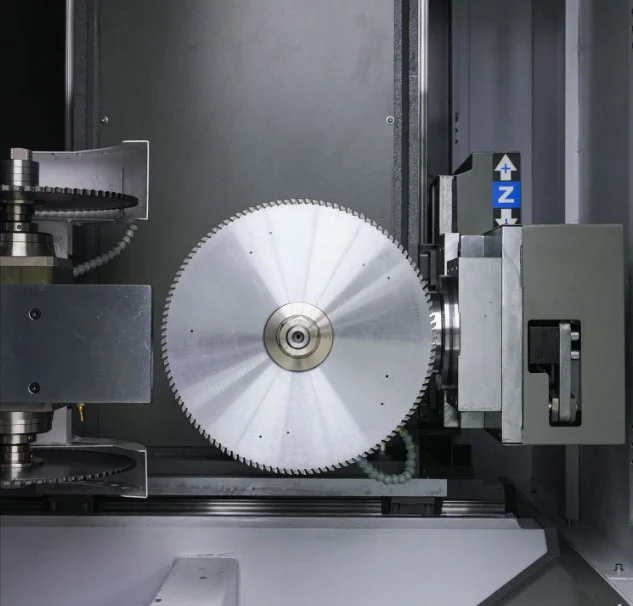

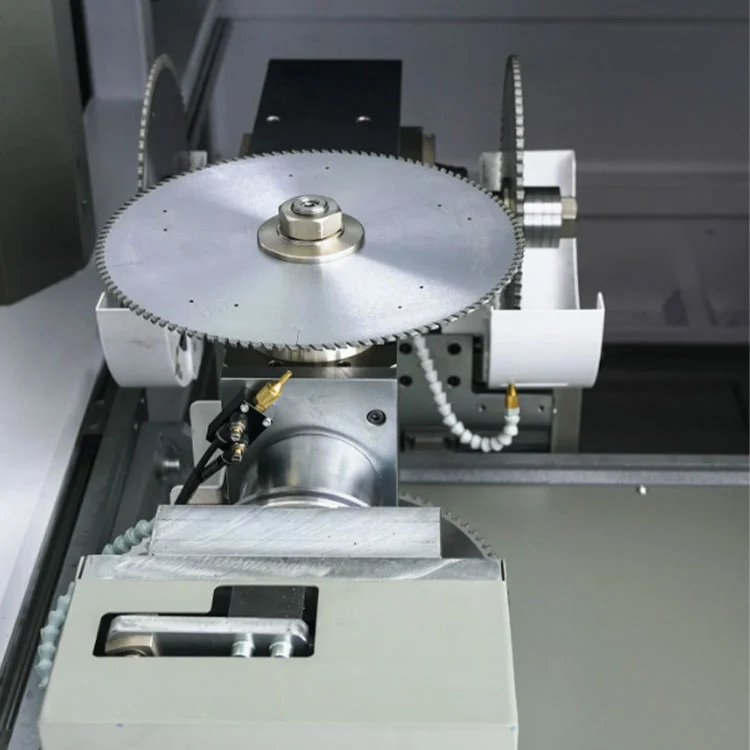

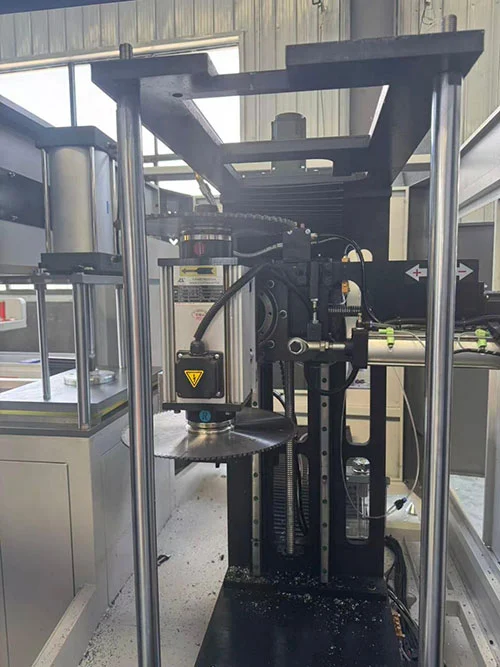

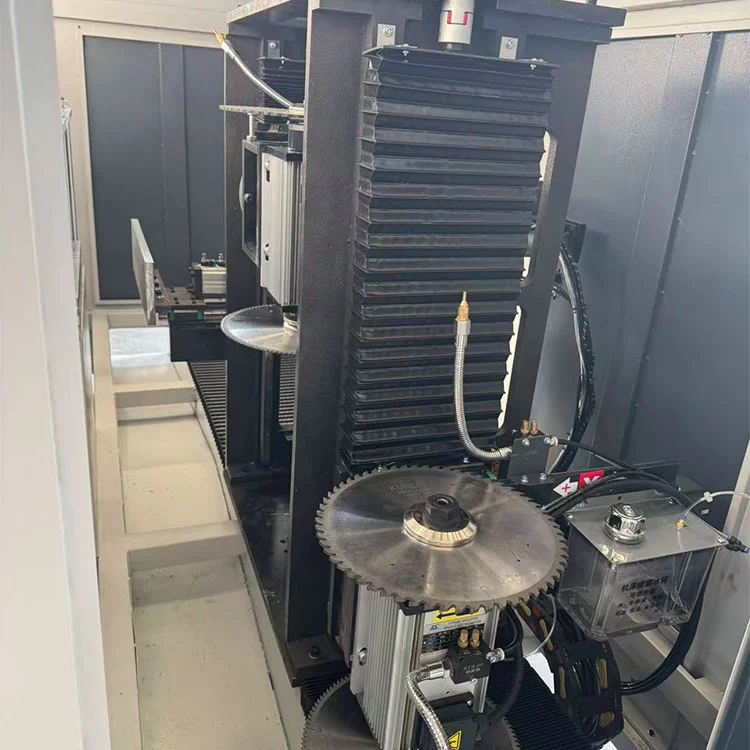

• Topeltvõllid (2×3kW):Iga spindlimootor annab 3 kW kiirusel 2800 p/min ja võtab vastu freesid vahemikus φ230 mm kuni φ350 mm. Üks spindel on konfigureeritud pöörlema ​​päripäeva ja teine ​​vastupäeva, võimaldades kahesuunalist lõikamist ilma ümberpaigutamiseta.

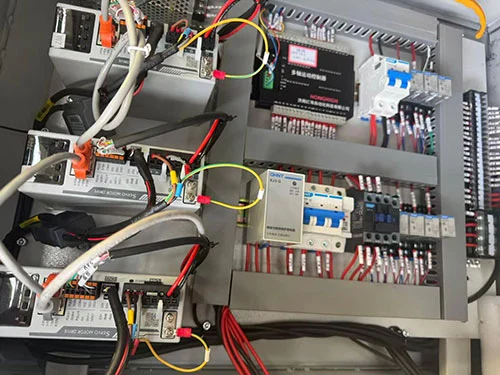

• 4+2-teljeline CNC süsteem:CNC-kontroller (ESTUN või Schneider) koordineerib nelja lineaarset servotelge (profiili etteanne ja tööriista positsioneerimine) ja kahte pöördtelge (spindli nurga ümberlülitamine). Programme saab laadida USB, puuteekraani või valikulise QR-koodi skanneri kaudu.
• Malmist alus ja lineaarsed juhikud:Raske malmist voodi loob stabiilse aluse. Lineaarsed juhtsiinid ja täpsed kuulkruvid tagavad sujuva ja täpse telje liikumise minimaalse lõtkuga.
• Pneumaatiline kinnitus kummikaitsega:Klambrid hoiavad profiili freesimise ajal kindlalt kinni. Kontaktpinnad on varustatud kummipatjadega, et vältida pinna kriimustamist ja alumiiniumi deformeerumist.
• Tolmu eemaldamise port:Tolmueemaldussüsteemi ühenduspunkt aitab hoida tööala pideva töötamise ajal alumiiniumist laastudest puhtana.

Tehnilised andmed

• Toide: 380V / 50Hz / 3Ph
• Koguvõimsus: 8,8 kW (2 × 3 kW spindlimootorid + servoajamid)
• Spindli kiirus: 2800 pööret minutis
• Freesi läbimõõt: φ230--φ350 mm (kohandatav)
• Tööõhurõhk: 0,5-0,8 MPa
• Max freesimissügavus: 80 mm
• Maksimaalne profiili suurus: laius ≤120 mm, kõrgus ≤150 mm
• Masina mõõtmed: 1700 × 800 × 1500 mm
• Kaal: ≈ 450 kg

Tehas ja müügijärgne müük

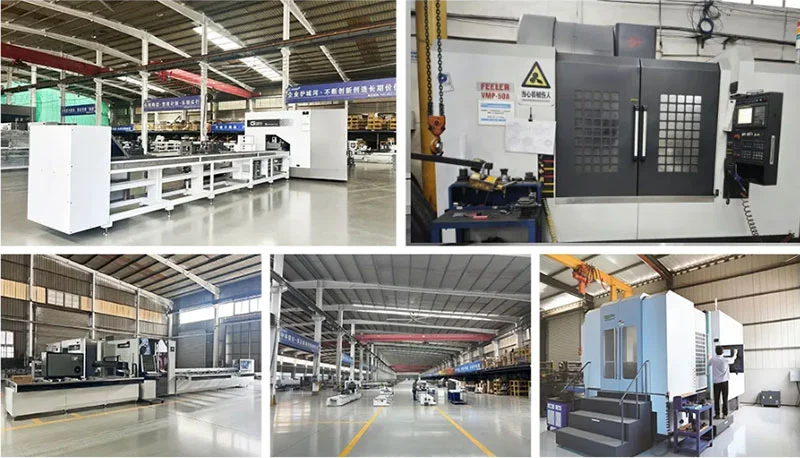

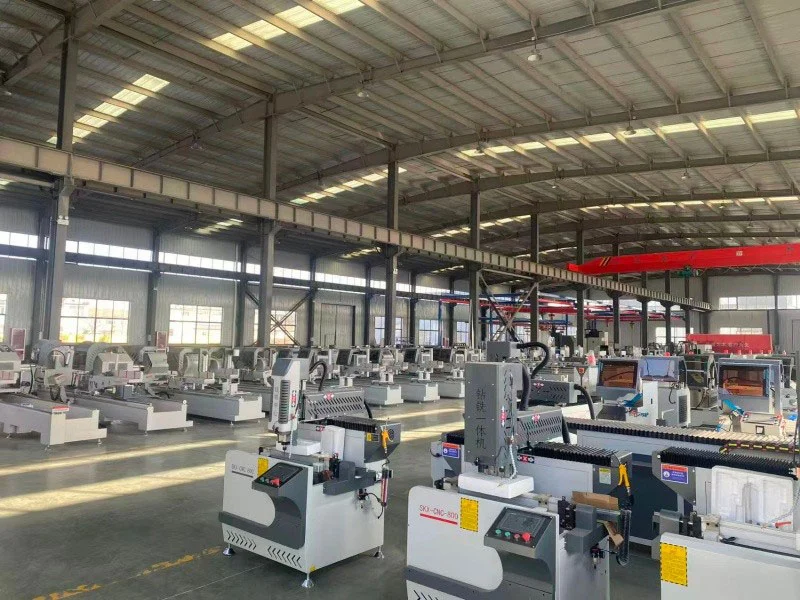

Lebulang Machine on oma Jinani tootmiskohta tegutsenud alates 1996. aastast, valmistades akna-, ukse- ja profiilitöötlusmasinaid. TheKahe lõikega 4+2 teljega veski termilise purunemise alumiiniumi tootmisliintarnitakse otse tehasest CE ja ISO sertifikaatidega. Üheaastane struktuurigarantii on standardne. Kauginstallimise juhised, koolitusmeediumid ja veebitugi on kaasas tasuta. Kulumaterjale — lõikurid, lõuad, tihendid — hoitakse laos. Võimalik korraldada kasutuselevõtt kohapeal.

KKK

K: Kas teie seadmed saavad hakkama nii akna-/ukseprofiilidega kui ka alumiiniumist kardinaprofiilidega?

V: Jah. Meie tehas toodab intelligentseid masinaid uste, akende ja kardina seinte valmistamiseks. Näiteks G20/G50 tööjaam tegeleb kogu protsessiga töötlemisega, samas kui meie LBL-kaubamärgi saed lõikavad profiile 45° kuni 135° nurga all. Soovitame seadmeid vastavalt teie konkreetsetele tootmisvajadustele.

K: Kas operatsioon on keeruline? Kas mul on vaja palju oskustöölisi?

V: Me projekteerime masinad minimaalse väljaõppega kasutamiseks. CNC-süsteem salvestab eelseadistatud programmid ja liides kasutab lihtsaid menüüsid. Täiustatud programmeerimise teadmisi pole vaja. Pakume tasuta koolitusmaterjale, kaugjuhiseid ja paigaldusvideoid, mis aitavad teie töötajatel kiiresti oskusi omandada.

K: Kuidas on lood töötlemise täpsuse ja pikaajalise stabiilsusega?

V: Kasutame malmist masinakorpusi, lineaarseid juhtsiine ja servomootoritega kuulkruviajameid. Põhikomponendid hangitakse rahvusvaheliselt tunnustatud tarnijatelt. Teemantotstega tööriistad ja automaatsed määrimissüsteemid aitavad säilitada lõikekvaliteeti ja pikendada komponentide eluiga, toetades ühtlast täpsust aja jooksul.

K: Millist müügijärgset teenust pakute?

V: Pakume 24-tunnist võrgutuge, üheaastast garantiid ja elukestvat hooldusteenust. Saadaval on kaugtõrkeotsing videokõne kaudu. Kohapealse külastuse vajaduse korral saame selle korraldada lisatasu eest. Varuosi hoitakse laos ja saab kiiresti kohale toimetada.
