CNC nelja peaga nurga pressimismasin

Põhifunktsioonid

• Nelja peaga samaaegne pressimine:TheCNC nelja peaga nurga pressimismasinlõpetab raami kõik neli nurka ühe vajutamistsükliga. See vähendab käsitsemisaega võrreldes ühe- või kahepealiste alternatiividega, kus raam tuleb iga nurgapaari jaoks ümber paigutada ja uuesti kinnitada.
• CNC servo positsioneerimine:Iga pressimispea on paigutatud kuulkruvi käitava servomootori abil. Operaator valib puuteekraanil raami suuruse ja pead liiguvad automaatselt vajalikesse kohtadesse. Sama süsteem salvestab mitu kaadri retsepti. Korduva positsioneerimise täpsus on määratud ±0,1 mm, diagonaalviga tavaliselt 1 mm ja õmbluse viga alla 0,15 mm korralikult ettevalmistatud profiilide korral.
• Raami suuruse vahemik:Masin käsitleb 550 × 550 mm kuni 1800 mm kõrgusi ja 3000 mm laiuseid raame, kattes enamiku elu- ja äritootmises leiduvatest alumiiniumist akna- ja ukseraami mõõtmetest.
• Hüdrauliline pressimissüsteem:Iga pead käitab hüdrosilinder, mille õli nimirõhk on 15 MPa ja kogu pressimisjõud 48 kN. Hüdraulikaahelas kasutatakse kaheastmelist kõrge ja madala rõhu järjestust: kiire lähenemise käik vähendab tsükliaega, samas kui kõrge rõhu hoidmine käigu lõpus tagab tiheda nurgaühenduse.
• Pneumaatilised liikuvad klambrid:Kinnitusüksused liiguvad raami laadimiseks automaatselt ettepoole ja tõmbuvad pärast kokkupressimist maha. Pingutusjõudu rakendatakse kahest suunast, et hoida profiili paigal ja vähendada deformatsiooniohtu pressimise ajal.

Tehnilised andmed

Kuidas see töötab

TheCNC nelja peaga nurga pressimismasintoimib järjestuses, mis algab raami mõõtmete sisestamisega puuteekraanil. Neli presspead, millest igaüks on paigaldatud servoajamiga kuulkruvitelgedele, liiguvad automaatselt programmeeritud asenditesse. Operaator asetab lõigatud ja ettevalmistatud alumiiniumprofiilid kinnitusdetailidesse. Pneumaatilised klambrid hoiavad profiile paigal, avaldades survet nii vertikaalsest kui ka horisontaalsest suunast. Pärast kinnitamist aktiveeritakse hüdroahel kahes etapis: madala rõhuga kiire edasiliikumine viib pressimistööriistad kontakti profiili nurkadega ja kõrgsurve hoidmine rakendab nurgaühenduse lõpuleviimiseks kogu 48 kN pressimisjõu. Pärast hoidmisaega klambrid vabanevad, pressimistööriistad tõmbuvad tagasi ja valmis raami saab eemaldada. Kõik neli nurka valmivad ühe tsükliga, nii et raami ei ole vaja ümber paigutada.

Põhikomponendid

• Servomootorid ja kuulkruvid:Kõik neli pead asetsevad üksteisest sõltumatult vahelduvvoolu servomootori abil, mis on ühendatud täpse kuulkruviga. See paigutus tagab ±0,1 mm korratavuse ja võimaldab pead ümber paigutada erinevate raamisuuruste jaoks ilma käsitsi reguleerimata.
• Hüdrauliline jõuallikas:60-liitrine paak varustab nelja hüdrosilindriga õli läbi rõhureguleerimisventiilidega kollektori. Kõrg-madala rõhu kaheastmelist järjestust haldab PLC läbi solenoidventiilide.

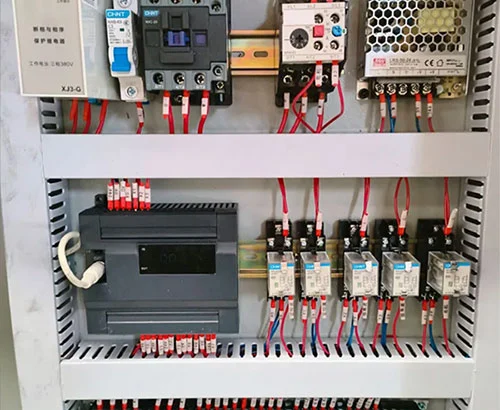

• Puuteekraan ja PLC:Tööstuslik puuteekraan kuvab kaadri suuruse sätteid, salvestatud programme, tootmisloendureid ja häireteateid. Tavaliselt toodetud raami mõõtmete parameetriretsepte saab salvestada ja meelde tuletada.

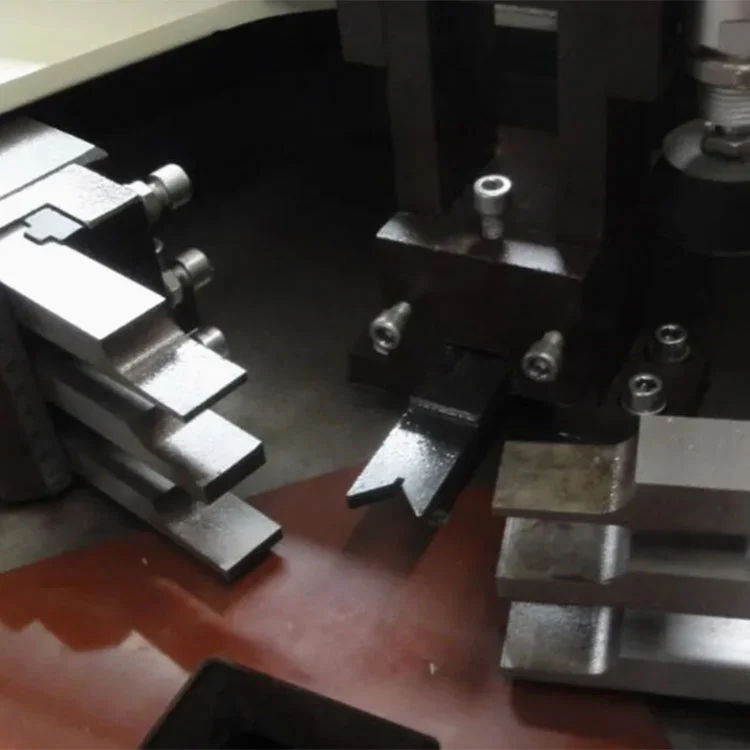

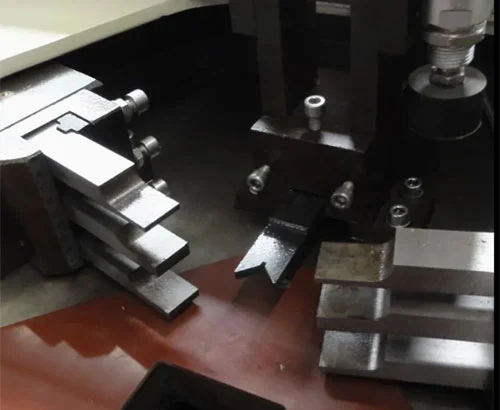

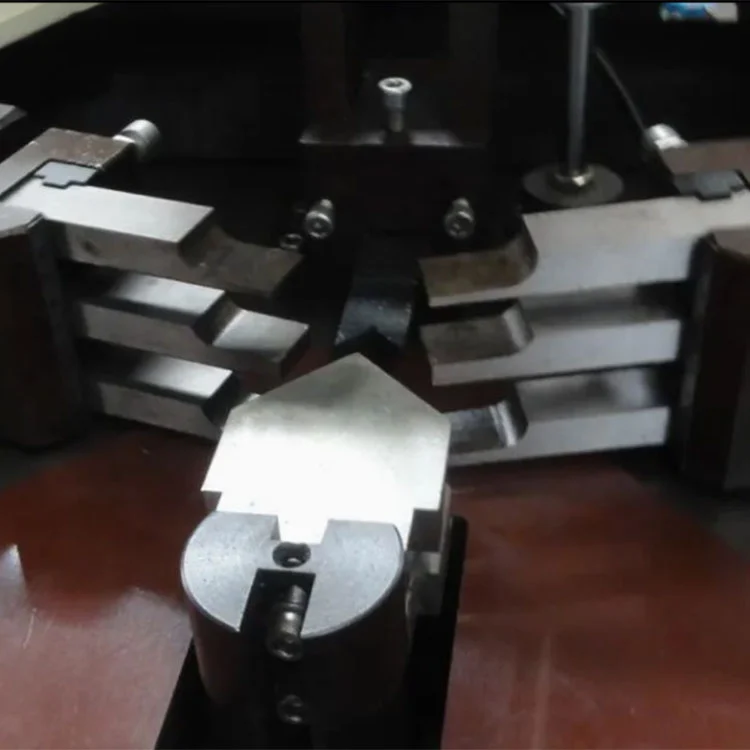

• Pressimistööriistad:Karastatud terasest pressimisnoad on töödeldud nii, et need vastaksid profiili geomeetriale. Tööriistakomplekte saab vahetada erinevate profiilide ristlõigete vastu. Noad on reguleeritavad sügavuse ja joonduse jaoks.
• Pneumaatiline kinnitussüsteem:Klambrid liiguvad lineaarsetel juhikutel edasi ja tagasi. Pingutusjõudu annavad pneumaatilised silindrid, mille rõhk on reguleeritud 0,5–0,8 MPa. Kahesuunaline kinnituskonstruktsioon rakendab kahelt küljelt jõudu, et stabiliseerida profiili pressimise ajal.
• Masina raam:Keevitatud teraskonstruktsioon toetab nelja liikuvat pead ja fikseeritud keskmist töölauda. Raam on konstrueeritud nii, et see talub kokkupressimisel tekkivaid reaktsioonijõude ja säilitab aja jooksul pea joonduse.

Rakenduse stsenaariumid

Alumiiniumakende tootmine

Aknaraamide, lükand- ja termoisolatsiooniga aknaraamide pressimine.

Alumiiniumist uste tootmine

Välisuste, rõduuste, tulekindlate alumiiniumuste ja sisealumiiniumukse lengide nurgamontaaž.

Kardinad ja ehitusprofiilid

Alumiiniumraamide, ahtripeeglite ja fassaadiprofiilide 90° nurgapressimine.

Suuremahuline tootmine

Kasutatakse keskmistes ja suurtes alumiiniumist ukse- ja aknatehastes, kus nelja nurga täitmine ühe tsükliga vähendab kaadri töötlemise aega ja toetab suuremat igapäevast toodangut.

Tootja ja garantii

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb kui Lebulang Machine, on tootnud alumiiniumist ja PVC-st akende ja uste töötlemise seadmeid oma Jinani tehases alates 1996. aastast. Ettevõte juhib ettevõttesisest uurimis- ja arendustegevust, töötlemist, kokkupanekut, katsetamist ja müüki. TheCNC nelja peaga nurga pressimismasinon ehitatud selle integreeritud süsteemi alusel ja tarnitakse tehasest otse CE ja ISO 9001 sertifikaadiga. Üheaastane garantii katab põhikonstruktsiooni. Kaasas on kaugtehniline tugi, sealhulgas videodiagnostika ja kasutusjuhised. Varuosad nagu pressnoad, tihendid ja filtrielemendid on laos ja neid saab eraldi tellida. Lisatasu eest on võimalik korraldada paigaldus ja kasutuselevõtt kohapeal.

KKK

K1: Mida tähendab CLM4S?

V: CNC nurgamasin 4-pealine servo. "4" viitab neljale sõltumatule pressimispeale.

Q2: Mis on maksimaalne raami suurus, millega masin hakkama saab?

V: Standardkonfiguratsioon käsitleb kuni 1800 mm kõrgusi ja 3000 mm laiusi raame. Mittestandardsete suuruste osas on võimalik läbi rääkida tellimuse vormistamisel.

Q3: Kas masinat on uutel töötajatel raske kasutada?

V: Kasutamine toimub puuteekraani kaudu, millel on salvestatud kaadriprogrammid. Pakutakse ingliskeelset käsiraamatut ja videokoolitust. Enamik operaatoreid õpib igapäevase rutiini selgeks ühe kuni kahe tööpäeva jooksul.

Q4: Millised makse- ja tarnetingimused on saadaval?

V: T/T või L/C kaudu saab maksta peamistes valuutades, sealhulgas USD, EUR ja GBP. Standardsed tarnetingimused on FOB Qingdao või Jinan. Sõltuvalt saadetise sihtkohast aktsepteeritakse ka CFR-i, CIF-i ja EXW-i.

K5: Kas pressimistööriistu saab kohandada konkreetsete profiilide jaoks?

V: Jah, pressimisnugasid saab töödelda, et need vastaksid kliendi profiili ristlõikele. Õige tööriistakomplekti valmistamiseks on tellimisprotsessi ajal vaja profiilinäidist või joonist.
