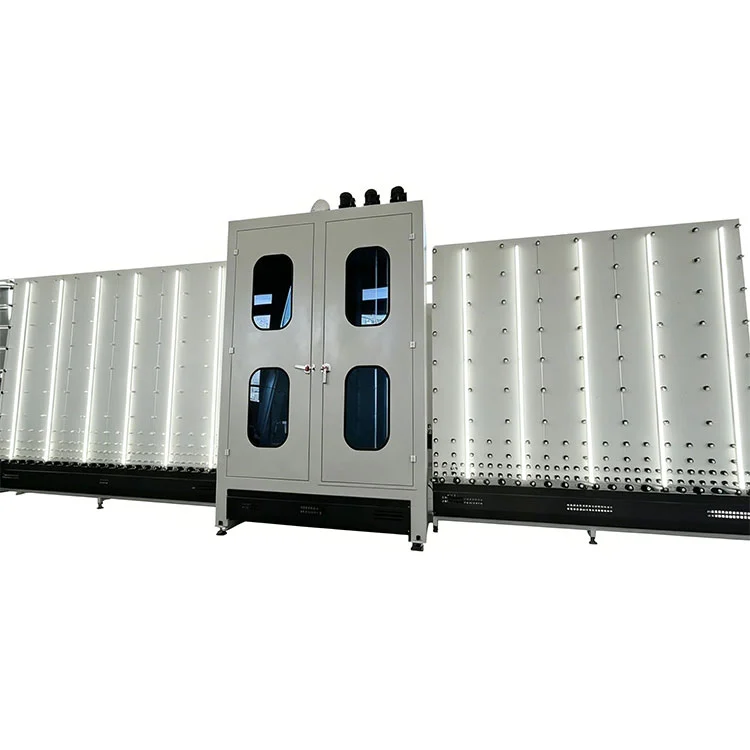

Isoleeritud klaaside automaatne pesukuivatuspressiliin

Peamised omadused

1. PLC juhtimine puuteekraaniga HMI-ga:KoguIsoleeritud klaaside automaatne pesukuivatuspressiliinhallatakse ühe juhtpaneeli kaudu. Operaatorid saavad liidesest seadistada pesukiirust, kuivatustemperatuuri, presssurvet ja argooni täitmise kestust. Reaalajas olekuindikaatorid näitavad iga jaama tööseisundit ja häireteated märgivad kõrvalekaldeid seatud parameetritest.
2. Automaatne kaetud pinna tuvastamine:Pesemisektsiooni sissepääsu juures asuvad optilised andurid tuvastavad Low-E ja muud kaetud klaaspinnad. Süsteem reguleerib harja survet ja veevoolu vastavalt ning võib liini peatada, kui klaas on koormatud nii, et kaetud külg on vales suunas.
3. Muutuva sagedusega harjaajam:Harjarulli mootorid on inverteriga juhitavad, võimaldades operaatoril reguleerida pöörlemiskiirust vastavalt klaasi seisundile. Suurema mustuse koormusega saab toime tulla madalamatel konveierikiirustel ja suurema harja pöördemomendiga, samas kui tavaline puhastus töötab suurema läbilaskevõimega.
4. Isekohanev õhknuga kuivatamine:Õhknoa koost tunneb klaasi paksust ja reguleerib vahe automaatselt. Suletud ahelaga kuuma õhu tsirkulatsioonisüsteem säilitab ühtlase kuivatustemperatuuri, sihites veevaba pinna kogu klaasipinnal, sealhulgas servadel.
5. Automaatne vahetüki ja klaasi positsioneerimine:Pneumaatilise joondamise peatused asetavad alumiiniumist vaheraami ja klaaspaneelid enne pressimisetappi. Joondustolerants jääb ±1 mm piiresse, et tagada ühtlane servatihendi geomeetria.
6. Arukas argooni täitmise arvutus:Juhtsüsteem loeb sisemise õõnsuse ruumala arvutamiseks klaasi mõõtmeid ja vahetüki laiust, seejärel reguleerib vastavalt argooni täitmisaega ja voolukiirust, vältides nii alatäitmist kui ka gaasi raiskamist.
7. Servoajamiga press integreeritud argoonitäidisega:Pressiseade ühendab sisemontaaži, pressimise ja argooni täitmise üheks jaamaks. Servoajam juhib survejõudu ja paralleelsust, samal ajal kui gaasi sissepritsesüsteem sihib täitmisjärgse argooni kontsentratsiooni ≥90%.
8. Tootmise ühilduvus:Liin töötleb topeltklaasid, kolmekordsed, Low-E-kattega ja lamineeritud isolatsiooniklaasid. Valmis IGU paksus 10 kuni 48 mm mahub reguleeritavate pressi- ja konveierijuhikute abil.
9. Kaugjälgimine ja veebipõhised versiooniuuendused:Etherneti port võimaldab ühendust tehasevõrguga. Volitatud teeninduspersonal pääseb PLC-le juurde kaugdiagnoosimiseks, parameetrite reguleerimiseks ja programmide värskendamiseks, mis vähendab kohapealsete hoolduskülastuste vajadust.

Tehnilised parameetrid

Rea konfigureerimine ja töövoog

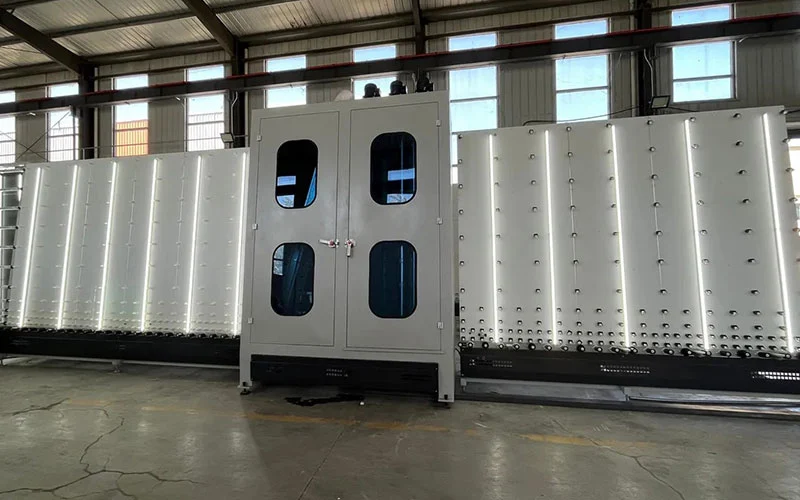

TheIsoleeritud klaaside automaatne pesukuivatuspressiliinon korraldatud otsevoolu tootmisliinina, mis koosneb neljast omavahel ühendatud jaamast. Klaaslehed sisenevad laadimisotsast ja läbivad järjestikku iga sektsiooni:

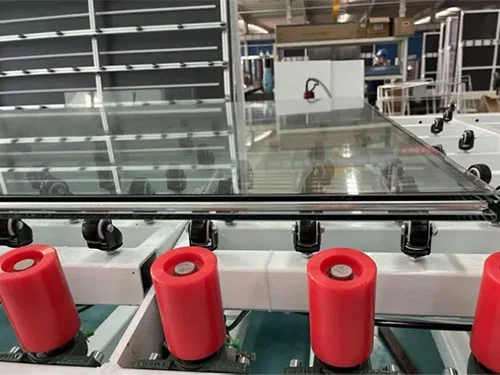

• Laadimise ja ülevaatuse osa:Klaasid asetatakse käsitsi või laaduriga sisendkonveierile. Optilised andurid tuvastavad klaasi olemasolu, mõõtmed ja kaetud pinnad enne pesutsooni söötmist.

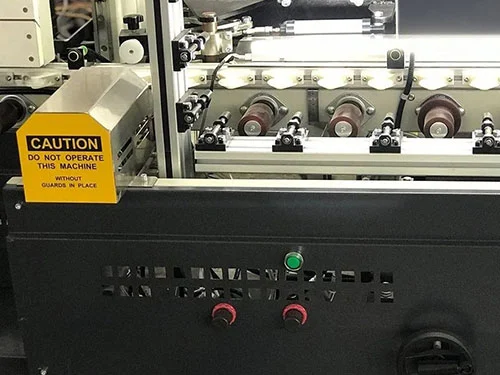

• Pesemis- ja loputusosa:Reguleeritava rõhuga pöörlevad nailonharjad puhastavad mõlemat klaaspinda. Värsket vett või retsirkulatsioonivett pihustatakse läbi lamejoaga düüside, millele järgneb mineraalsete jääkide vältimiseks demineraliseeritud veega loputus.

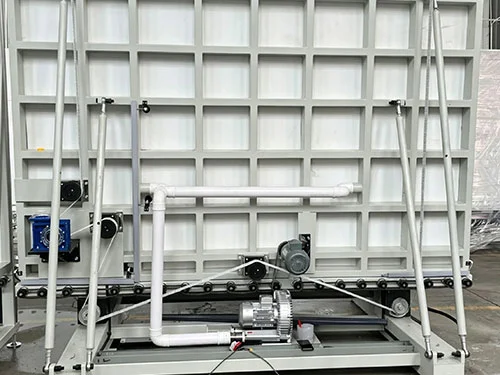

• Kuivatusosa:Kuumutatud õhk puhutakse läbi õhunugade, mis on paigutatud klaasitee kohale ja alla. Õhknoa vahe kohandub automaatselt klaasi paksusega. Suletud ahelaga küttesüsteem tsirkuleerib ja soojendab õhku, et säilitada kuivatustõhusus ja samal ajal energiatarbimist hallata.

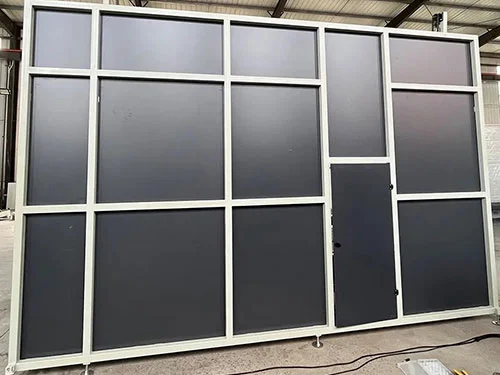

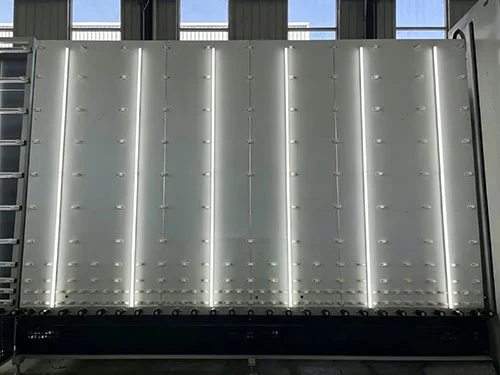

• Montaaži- ja pressiosakond:Alumiiniumist vaheraam, mis on eeltäidetud kuivatusainega ja kaetud esmase tihendiga, asetseb klaaspaneelil. Teine klaas on joondatud pneumaatiliselt. Servoajamiga press ühendab klaasid kontrollitud kiirusega. Argooni täitmise saab selles osas läbi viia enne lõplikku pressimist klaaspindade vahele sisestatud sondi kaudu.

Põhikomponendid

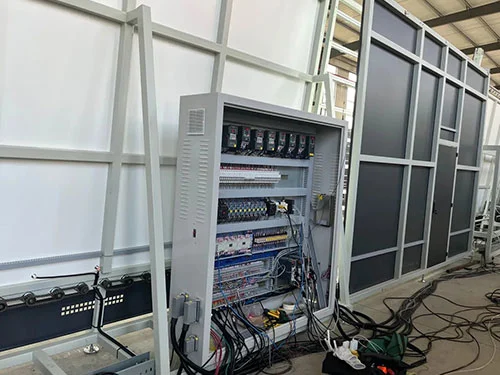

• PLC ja HMI:Tööstusliku kvaliteediga programmeeritav kontroller värvilise puuteekraaniga. Salvestab mitu klaasi retsepti eelseadistatud pesu-, kuivatamis- ja pressimisparameetritega.
• Pintsli rullid:Reguleeritava kõrgusega nailonharjastega harjad. Muutuva sagedusega ajam võimaldab kiiruse sobitamist klaasi mustuse taseme ja liini läbilaskevõimega.
• Õhknuga kokkupanek:Täpselt jahvatatud õhunoad automaatse vahe reguleerimisega klaasi paksuse sisendi põhjal. Ühendatud kütteelementide ja temperatuurianduritega suletud ahelaga kuumaõhu tsirkulatsioonisüsteemiga.
• Madala energiataseme tuvastamise andurid:Optilised andurid, mis eristavad kaetud ja katmata klaaspindu pesuosa sissepääsu juures.
• Servopressiüksus:Kuulkruviga jõuga tagasisidega press. Pressimiskiirus, lõpprõhk ja hoidmisaeg on programmeeritavad.
• Argooni täitmise süsteem:Massivoolu regulaator integreeritud mahu arvutamisega. Täidab läbi sissetõmmatava sondi, mis on sünkroonitud pressitsükliga.

Tootja ja garantii

LEBULANG, mis tegutseb kui Lebulang Machine, on tootnud oma Jinani tehases klaasitöötlusseadmeid alates 1996. aastast.Isolatsiooniklaasi automaatne pesukuivatuspressiliinon toodetud integreeritud süsteemi alusel, mis hõlmab teadus- ja arendustegevust, töötlemist, kokkupanekut ja katsetamist. Iga liin läbib enne saatmist täieliku katsesõidu tegeliku klaasiga ja esitatakse tarneeelse ülevaatuse aruanne. Standardgarantii on põhistruktuurile ja komponentidele üks aasta. Kaasatud on tehniline kaugtugi, veebipõhised programmivärskendused ja tööõpe. Varuosad on laos ja neid saab saata tavaliste kaubavedudega. Lisatasu eest on võimalik korraldada paigaldus ja kasutuselevõtt kohapeal.

KKK

Q1: Millist isoleeritud klaasi saab see liin toota?

V: See töötleb topeltklaasid, kolmekordsed, Low-E-kattega ja lamineeritud isolatsiooniklaasid. Valmis IGU paksuse vahemik on 10 kuni 48 mm, mis hõlmab standardseid akna-, ukse- ja kardinaseina spetsifikatsioone.

Q2: kas masin saab automaatselt tuvastada kaetud klaasi?

V: Jah. Optilised tuvastusandurid pesusektsiooni sissepääsu juures tuvastavad Low-E ja muud kaetud pinnad. Süsteemi saab seadistada hoiatama operaatorit või peatama liini, kui paneel on laaditud nii, et kaetud külg on valesti suunatud.

Q3: Kas kuivatusefekt on täiesti veevaba?

V: Suletud ahelaga kuuma õhu tsirkulatsioonisüsteem koos isekohanduvate õhunugadega on loodud klaasi pinna ja servade täielikuks kuivatamiseks. Õhunoa vahe kohandub klaasi paksusega ja ringlusõhku soojendatakse pidevalt, et säilitada ühtsed aurustumistingimused.

Q4: Kas igapäevane hooldus on keeruline?

V: Peamised kontrollpunktid, nagu filtrid, harjarullid ja õhunugade otsikud, on ligipääsetavad külgpaneelide ja laiendatud juurdepääsuuste kaudu. Rutiinseid ülesandeid, nagu filtri puhastamine ja harja kontrollimine, saab teha ilma suuremaid sektsioone lahti võtmata. Hooldusgraafik on toodud kasutusjuhendis.

K5: Kas see toetab pikaajalist pidevat tööd?

V: Elektrilised ja pneumaatilised komponendid on valitud pidevaks tööstuslikuks kasutamiseks. PLC, ajamid, mootorid ja andurid hangitakse suurematelt rahvusvahelistelt tarnijatelt. Soovitatavate hooldusintervallide järgi on liin mõeldud 24-tunniseks tööks suuremahulises isoleerklaasi tootmises.
