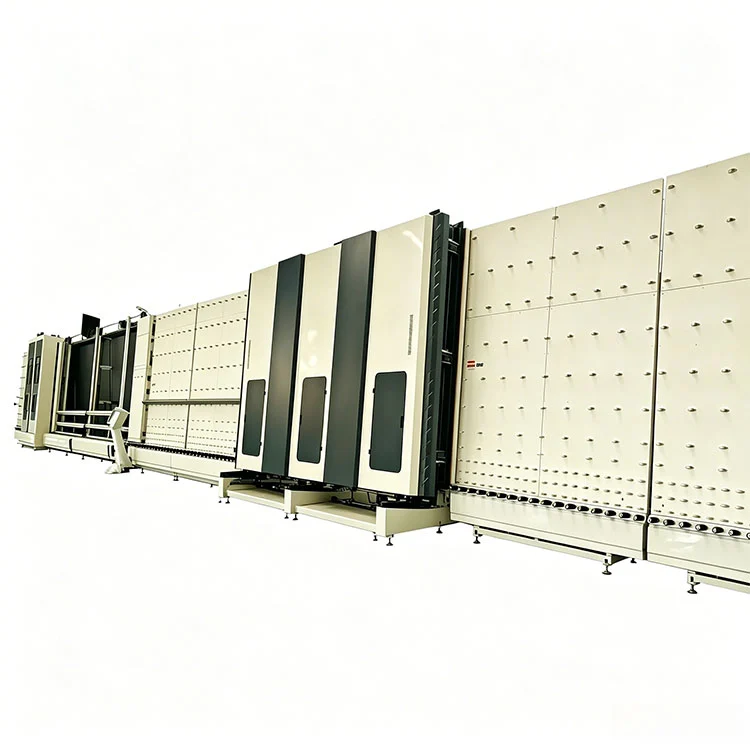

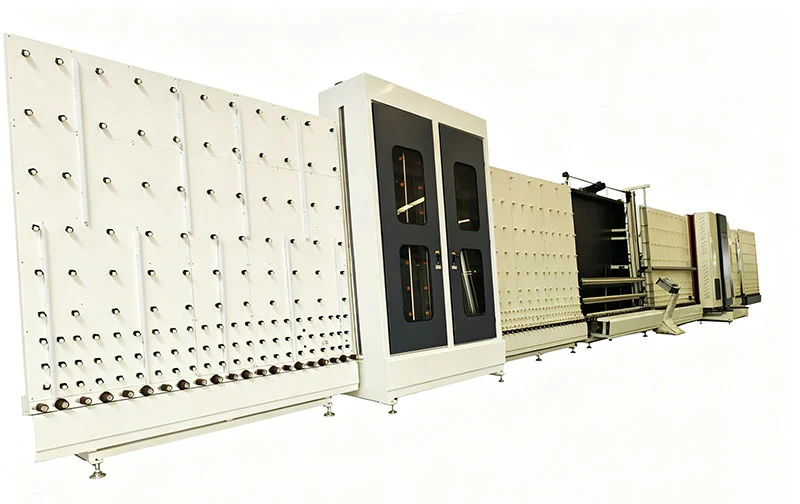

2000 vertikaalne CNC pesukuivatuspressiliin isoleeritud ja karastatud klaasi masinale

Põhifunktsioonid

The2000 vertikaalne CNC pesukuivatuspressiliin isoleeritud ja karastatud klaasi masinaleon ehitatud ümber vertikaalse transpordikonstruktsiooni, mis laseb vett pesu- ja loputusfaasis raskusjõu toimel ära voolata ning aitab hoida klaasipinna enne kuivamist jääktilkadest puhtana.

1. Pesemine, kuivatamine ja pressimine ühel real:Kolm etappi on paigutatud järjestikku ühele konveieriteele. Klaaslehed sisenevad laadimisotsast ja väljuvad pressitud isoleerklaasipakettidena või puhastatud üksikute klaasidena. Jaamade vahel pole käsitsi ülekandmist vaja. Vertikaalne paigutus võtab vähem põrandapinda kui samaväärne horisontaalne paigutus.
2. CNC puutetundliku ekraani juhtimine:Tööstuslik puuteekraan toimib operaatoriliidesena. Erinevate klaasitüüpide parameetreid – pesuaeg, kuivatustemperatuur, pressimisrõhk ja konveieri kiirus – saab salvestada nimeliste retseptidena ja meelde tuletada. Süsteem logib häireid ja kuvab ekraanil veakoodi.
3. Retsirkulatsiooniga kõrgsurvepesu:Kaherealised pihustusdüüsid suunavad reguleeritava rõhuga vett mõlemale klaaspinnale. Mitmekihiline filtreerimissüsteem püüab osakesed kinni ja võimaldab sama vee ringlust. Keskmine veekulu on umbes 0,8 m³ tunnis ja filtrielemendid on puhastamiseks ligipääsetavad ilma suuremate lahtivõtmisteta.
4. Kuumutatud õhuga kuivatamine:Kuivatussektsioon kasutab astmeliselt reguleeritavat suletud kuumaõhukambrit temperatuurivahemikus 40°C kuni 120°C. Õhk ringletakse läbi soojendite ja suunatakse õhunugade abil klaasipinnale. Kamber on suletud, et vältida tolmu sissepääsu, nii et kuivanud klaas ei saastu enne pressimist uuesti.
5. Hüdrauliline pressijaam:Survejõu genereerib hüdrosilinder, mille rõhk on reguleeritav vahemikus 0,2 MPa kuni 1,2 MPa. Pressikiirus ja hoidmisaeg on programmeeritavad. Karastatud klaasi puhul saab purunemisohu vähendamiseks seada survekaldtee õrnemale profiilile.
6. Juurdepääs ehitamisele ja hooldusele:Raam on valmistatud paksendatud süsinikterasest plaadist. Laagrid, tihendid ja harjarullid on ette nähtud pidevaks tööks. Iga sektsiooni külgedel asuvad hoolduspaneelid võimaldavad juurdepääsu pumpadele, filtritele ja puhurimootoritele ilma konveieri konstruktsiooni eemaldamata.
7. Klaasi tüüpi ühilduvus:Sari käsitleb isoleerklaasi, karastatud klaasi, arhitektuurseid paneele ja kardinaklaasi. Miinimum- ja maksimumsuurused on vastavalt 280×450 mm ja 2000 mm laiused. Nii standardset kui ka kohandatud töötlemist toetatakse salvestatud parameetrikomplektide reguleerimisega.

Tehnilised andmed

Kõik allpool loetletud parameetrid2000 vertikaalne CNC pesukuivatuspressiliin isoleeritud ja karastatud klaasi masinaleon kontrollitud tehase testimise käigus enne saatmist. Iga tellimusega on kaasas tarneeelse ülevaatuse akt.

Rea töövoog

Klaaslehed liiguvad läbi2000 vertikaalne CNC pesukuivatuspressiliin isoleeritud ja karastatud klaasi masinalepidevas vertikaalses asendis. Laadimisjaamas asetab operaator klaasplaadi konveierile. Esimeses osas pestakse mõlemad pinnad tsirkulatsiooniveega läbi kaherealiste pihustusdüüside, millele järgneb värske veega loputus. Seejärel siseneb klaas kuumutatud kuivatuskambrisse, kus õhunoad suunavad kuuma õhu üle pinna. Pärast kuivamist liigub klaas pressimisjaama. Klaaspakettide jaoks paigutatakse vaheraam, mis on juba kaetud primaarse hermeetikuga, kahe klaasi vahele ja hüdrauliline press koondab need kontrollitud rõhu all kokku. Üksikud karastatud klaasid võivad läbida liini, kui pressimisjaam on seatud möödaviigurežiimile. Valmis klaas väljub mahalaadimisotsas.

Põhikomponendid

• CNC puuteekraan ja PLC:Tööstusliku kvaliteediga kontroller värvilise ekraaniga. Salvestab mitu klaasi retsepti. Kuvab iga jaotise reaalajas olekut ja logib häirete ajalugu.
• Pihustusdüüsid ja filtreerimine:Roostevabast terasest tasapinnalised pihustid, mis on paigutatud kaherealiselt. Kolmeastmeline filtrisüsteem – jäme sõel, peen võrk ja aktiivsüsi – puhastab ringluses oleva vee enne, kui see naaseb pihustusringi.
• Kütte- ja kuivatusseade:Elektrilised kütteelemendid suletud kambris. Õhknoad on paigutatud nii, et need katavad kogu klaasi laiuse. Temperatuuriandurid edastavad PLC-le suletud ahela juhtimiseks.
• Hüdrauliline presssilinder:Kahe toimega hüdrosilinder rõhuanduriga. Vajutusjõud, rambiaeg ja hoidmise kestus määratakse puuteekraanil.
• Konveieri süsteem:Klaasi transpordivad kummiga kaetud pindadega mootoriga rullid. Kiirus on muunduri abil muudetav vahemikus 1 kuni 6 m/min.
• Raam ja kaitse:Süsinikterasest struktuur korrosioonikindla värviga. Läbipaistvad turvapaneelid ümbritsevad pesu- ja kuivatussektsioone. Laadimis- ja mahalaadimisjaamades asuvad hädaseiskamisnupud.

Tootja ja garantii

Shandong Lebulang Precision Machinery Co., Ltd., mis tegutseb kui Lebulang Machine, on tootnud oma Jinani tehases klaasi- ja aknatöötlusseadmeid alates 1996. aastast. Ettevõte hõlmab teadus- ja arendustegevust, komponentide töötlemist, kokkupanekut, katsetamist ja müüki ühes organisatsioonis. The2000 vertikaalne CNC pesukuivatuspressiliin isoleeritud ja karastatud klaasi masinaleon ehitatud selle integreeritud süsteemi alusel ja tarnitakse otse tehasest. Kehtivad CE ja ISO 9001 sertifikaadid. Üheaastane garantii katab põhikonstruktsiooni, välja arvatud tavapäraselt kuluvad esemed. Kaasas on kaugtehniline tugi ja kasutuskoolitus. Varuosad on laos ja neid saab saata rahvusvaheliselt. Kohapealse paigalduse ja kasutuselevõtu saab korraldada eraldi teenusena.

KKK

Q1: Millist klaasi saab see tootmisliin töödelda?

A:2000 vertikaalne CNC pesukuivatuspressiliin isoleeritud ja karastatud klaasi masinaleon ehitatud klaasi ja karastatud klaasi isoleerimiseks ning toetab ka arhitektuurseid, ukse- ja aknaklaase ning kardinaseina klaase paksusvahemikus 4 mm kuni 25 mm. See ei ole mõeldud klaasile, mis on õhem kui 3 mm või paksem kui 25 mm.

Q2: Kas masinat on uutel töötajatel raske kasutada?

V: Töötamisel kasutatakse CNC-puuteekraani, millel on salvestatud retseptid erinevate klaasitüüpide jaoks. Kaasas on ingliskeelne juhend ja videojuhend. Seadistamise ajal on saadaval kaugjuhtimine. Tootmiskohtadelt saadud tagasiside põhjal saavad operaatorid igapäevase tööga rahulolu ühe kuni kahe tööpäeva jooksul.

Q3: Kui sageli vajab tsirkulatsiooniveesüsteem hooldust?

V: Mitmekihiline filtreerimissüsteem võimaldab vett pikema aja jooksul tsirkuleerida. Filtriekraane tuleb kontrollida ja puhastada graafiku alusel, mis on määratud klaasi igapäevase läbilaskevõimega. Varuosadena on saadaval asendusfiltrielemendid. Veepaagi taset lisatakse perioodiliselt, et kompenseerida aurumist.

Q4: Kas seadmete pinget saab kohandada erinevate riikide jaoks?

V: Standardkonfiguratsioon töötab 380 V kolmefaasilise 50 Hz pingega. Pinge ja sageduse saab tellimise ajal täpsustada – näiteks 220V/60Hz või 415V/50Hz –, nii et masin vastab kohalikele toitestandarditele, ilma et oleks vaja välist trafot.
