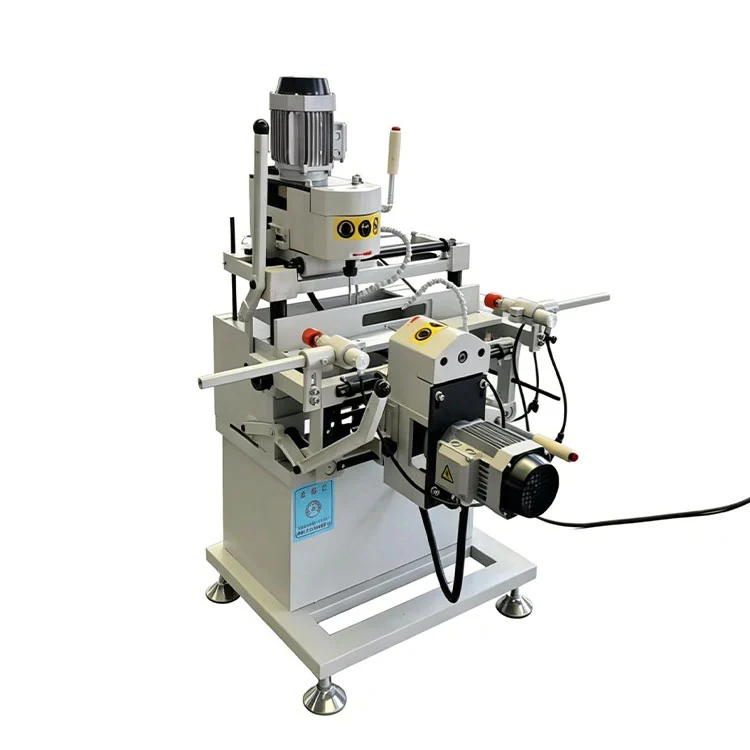

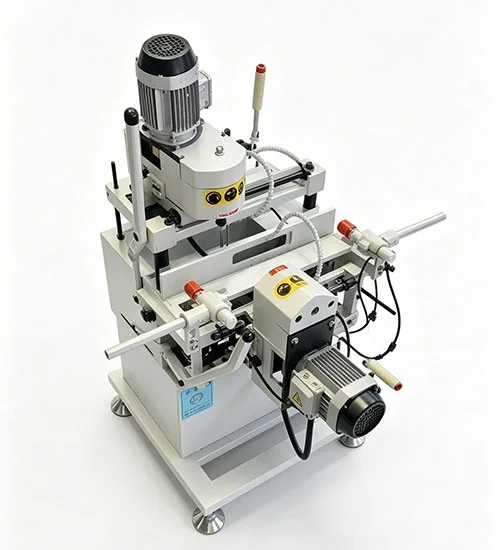

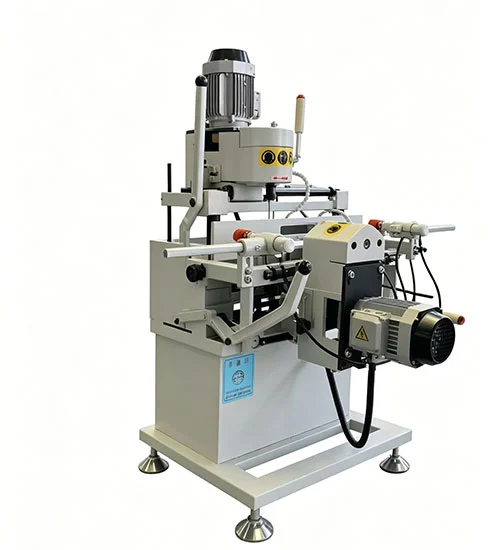

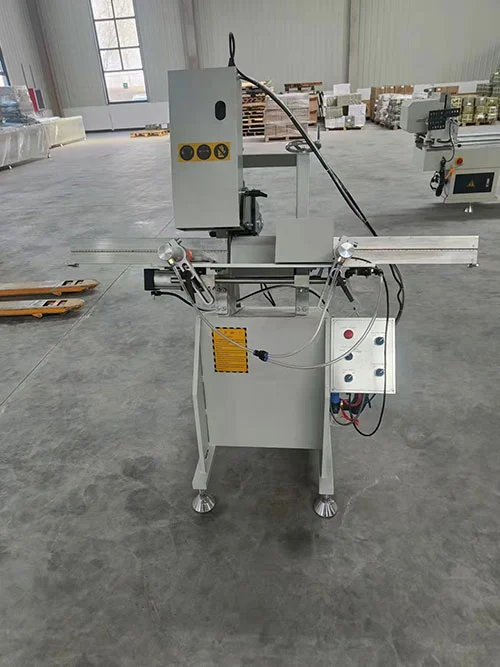

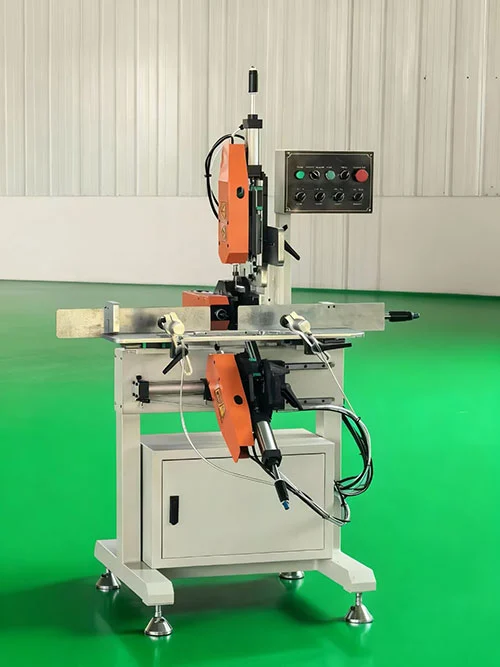

UPVC PVC akna vesipilu freespink

• UPVC PVC akna vesipilu freespinkpakub kolmeteljelist freesimise võimalust: vertikaalsed, horisontaalsed ja nurga all olevad lõiked samas jaamas.
• See on ehitatud vee äravooluavade ja õhurõhu tasakaalustusavade freesimiseks PVC akna- ja ukseprofiilides.
• Alumine pea muudab ja pingutab tööriista ühe kinnitustoiminguga, nii et pilu töötlemineUPVC PVC akna vesipilu freespinkvalmib ilma vahepealsete käsitsi tööriistavahetusteta.
• Freesimistöölaud liigub mööda ristkülikukujulist lineaarset juhikut, säilitades lõike ajal sirgjoonelise liikumise.
• Kaldus freespea võimaldab nurga reguleerimist ja automaatset üles/alla pluss vasakule/paremale liikumist. See võimaldab 45° vesipilu freesimist, säilitades samal ajal vasaku-parempoolse pilu sümmeetria.
• Stabiilseks freesimiseks vajalikel lõikekiirustel on paigaldatud kiired spindlimootorid.

Tehnilised andmed

Rakendusala

SeeUPVC PVC akna vesipilu freespinkkasutatakse UPVC ja PVC akende ja uste tootmisliinidel. Tüüpilised rakendused hõlmavad drenaažipilude freesimist akna ja lükandakna raamide aluses, õhurõhu tasandusaukude lõikamist ahtripeeglitesse ja mulloonidesse ning nurga all olevate pilude valmistamist, kui profiili konstruktsioon seda nõuab. Masin käsitleb nii standardseid valgeid profiile kui ka värvilisi või lamineeritud sektsioone, kusjuures kolmeteljeline pea paigutus katab enamiku pesakonfiguratsioonidest, mida leidub elamute ja kergete äriakende valmistamisel.

Põhikomponendid

• Kolm spindlimootorit (igaüks 0,75 kW):Tagage kolmele freespeale sõltumatu ajam, mis töötavad kiirusel kuni 24 000 p/min, et UPVC materjalide pilu servad oleksid puhtad.
• Ristkülikukujuline lineaarne juhtsüsteem:Toetab liikuvat töölauda freesimiskäigu ajal, aidates säilitada pilude sirgust ja korduvat positsioneerimist partiide lõikes.
• Pneumatic tool clamping on lower head:Lõikuri vahetamine ja pingutamine toimub ühe toiminguga, mis vähendab tühikäigu aega ja välistab käsitsi pingutamise.
• Reguleeritav kaldus pea (nr 3 pea):Freesinurka saab lukustuskäepideme abil käsitsi seada, mis katab 45° ja muud nurgad, säilitades samal ajal vasaku-parempoolse pilu sümmeetria.
• Juhtpaneel ja juhtmestik:Nupuga töötamine spetsiaalse hädaseiskamisega. Elektrilised komponendid paiknevad tolmu eest kaitstud korpuses ja pneumaatikaahelas on filter-regulaator-määrdeseade, et hoida klambris stabiilset rõhku.
• Raam ja kaitsed:Keevitatud terasalus tagab jäiga struktuuri. Läbipaistvad kaitsekatted katavad freesimisala ja lukustuvad spindli käivitusahelaga.

Masina funktsioonid

• Automaatne tööriistavahetus ja pilutsükkel:Alumine pea teostab tööriista kinnitamise ja vabastamise ühe toiminguga, lõpetades pilu freesimise ilma käsitsi uuesti tööriistadeta.
• Veepilu ja tasakaaluaugu võimalus:Käsitseb äravoolupilusid ja õhurõhu tasandusavasid UPVC ja PVC profiilidel.
• Juhitud liikumine:Ristkülikukujuline lineaarne juhik toetab liikuvat töölauda, ​​aidates kaasa sirgetele ja korratavatele freesteedele.
• Lihtsad juhtnupud:Nupu juhtimine selgelt märgistatud funktsioonidega; tehase põhikoolitusega operaatorid saavad masinat hallata pärast lühikest seadistamisperioodi.
• Kompaktne jalajälg:Mõõtmed 1150 × 1100 × 1700 mm sobivad standardsete akende valmistamise joontega.

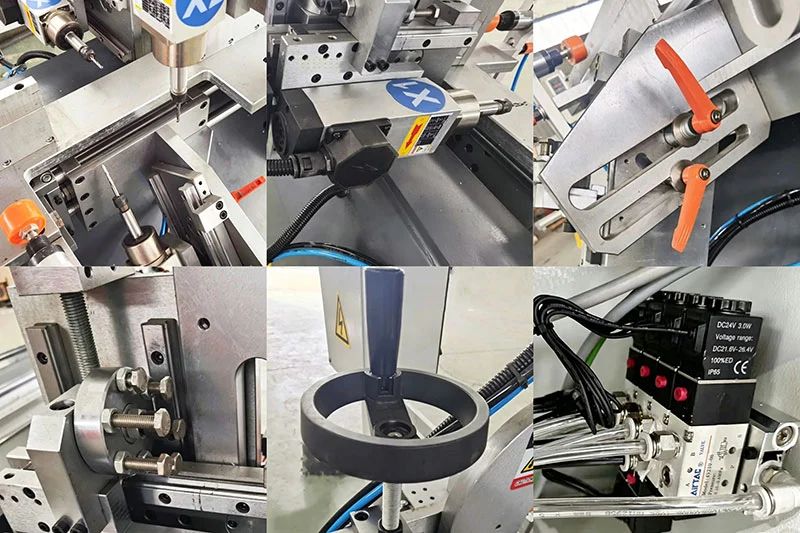

Toote üksikasjad

• Kolm freespead— konfigureeritud veepilude ja õhuavade töötlemiseks UPVC akna- ja ukseprofiilidel.
• Kiire spindli mootor— maksimaalne pöörlemiskiirus kuni 24 000 p/min puhaste pilude servade jaoks.
• Pea nr 3 (kaldus)— freesimisnurka saab käsitsi seadistada, et see vastaks soovitud pilu nurgale.
• Kiiresti reguleeritav sügavuspiiraja— vähendab seadistusaega profiilipartiide vahel vahetamisel.
• Käsiratta kõrguse reguleerimine— võimaldab operaatoril vertikaalse lõikuri asendit ilma tööriistadeta peenhäälestada.
• Pneumaatilised ja elektrilised komponendid— hangitud rahvusvaheliselt tunnustatud tarnijatelt ja ühendatud CE nõuetele vastavaks.

Pakendamine ja saatmine

igaUPVC PVC akna vesipilu freespinkon pakitud standardsesse eksportpuidust kasti, millel on sisemine vahtpolster ja terasrihmad. Kast on selgelt tähistatud käsitsemissümbolite ja saatmisandmetega. Tarnetingimused on FOB Jinan või Qingdao, tarneaeg tavaliselt 15–25 tööpäeva jooksul pärast tellimuse kinnitamist. Enne masina tehasest lahkumist esitatakse tarneeelne katsearuanne ja CE-sertifikaadi digitaalne koopia.

KKK

Q1: Milliseid materjale saab see UPVC PVC akna vesipilu freespink töödelda?

V: See on ehitatud UPVC ja PVC akna- ja ukseprofiilide jaoks.

Q2: kas masin vajab kvalifitseeritud operaatoreid?

V: Juhtnupud põhinevad lihtsal surunupupaneelil. Operaatorid saavad töövoo kiiresti selgeks õppida ja neile antakse üksikasjalikud juhised.

Q3: Kas masin võib freesida 45° veepilusid?

V: Jah. Kaldus freespea toetab 45° pilu freesimist ja säilitab profiilil vasak-parem sümmeetria.

Q4: kas toiteallikat saab kohandada?

V: Standardkonfiguratsioon kasutab 220 V 50/60 Hz. Muud pinged saab kokku leppida tellimisel.

K5: Kuidas automaatne tööriistavahetus töötab?

V: Alumise pea mehhanism muudab ja pingutab lõikurit ühe liigutusega, võimaldades pilu lõpetada ilma peatumata tööriista käsitsi reguleerimiseks.

K6: Mis on freesimise pikkuse vahemik?

V: Freesi pikkus on reguleeritav vahemikus 30 mm kuni 60 mm.

K7: Kas masinaga on kaasas tarkvara või juhised?

V: Kaasas on ingliskeelne tarkvaraliides ja kasutusjuhised. Süsteem suudab importida joonistusandmeid AutoCADist.

Q8: Mis on üldine suurus ja kaal?

A: 1150 × 1100 × 1700 mm, täismass 200 kg.

K9: Kas varuosi on saadaval?

V: Jah. Kulumaterjalid, nagu lõikurirattad ja seadistustööriistad, on saadaval valikuliste kaupadena ning tavaliselt kulunud osi saab kasutaja ise välja vahetada.
